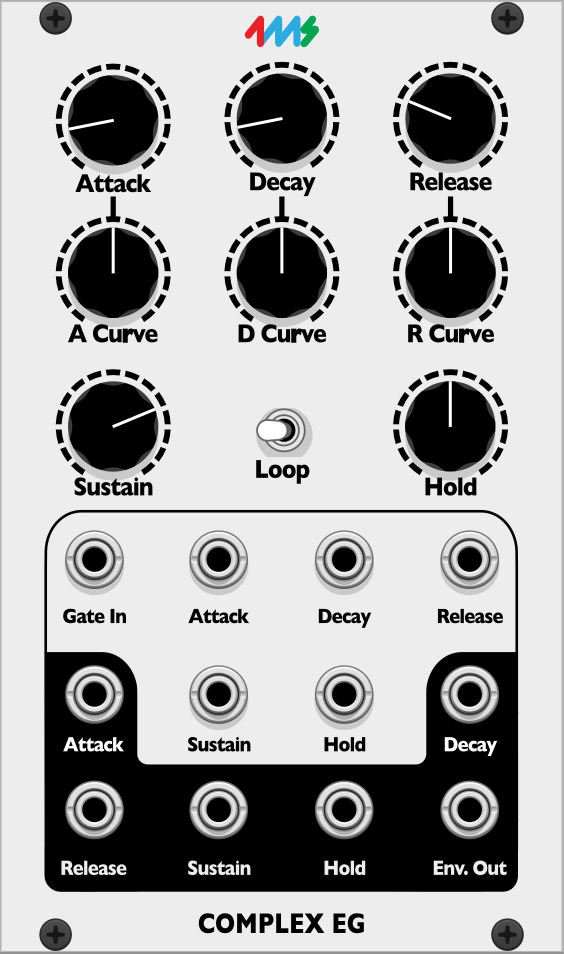

Complex EG
Complex EGはADSHRエンベロープジェネレーターで、アタック、ディケイ、リリースタイムのカーブ形状を制御できます。このエンベロープは、長いノートホールドで時間とともにサウンドの複雑な変化を制御できるキーボードで特に便利です。
コントロール
- Attack： エンベロープのアタックフェーズ（立ち上がり時間）、1ms〜1秒
- Decay： エンベロープのディケイフェーズ（アタックからリリースステージまでの時間）、1ms〜1秒
- Release： エンベロープのリリースフェーズ（サスティンステージ後、信号が0vに落ちるまでの時間）、1ms〜1秒
- A Curve： アタックカーブのタイムスケーリングを指数関数（0%）からリニア（50%）から対数関数（100%）まで連続的に変更
- D Curve： ディケイカーブのタイムスケーリングを指数関数（0%）からリニア（50%）から対数関数（100%）まで連続的に変更
- R Curve： リリースカーブのタイムスケーリングを指数関数（0%）からリニア（50%）から対数関数（100%）まで連続的に変更
- Sustain： サスティンフェーズ（ディケイステージ後にサウンドが保持される音量）、0〜8v
- Loop： エンベロープのループ動作を有効にするトグル。オフの場合、エンベロープは外部ゲートが必要
- Hold： エンベロープのホールドフェーズ（入力ゲートがオフになってからリリースフェーズが始まるまでの時間）、1ms〜1秒
ジャック
- Gate In： エンベロープジェネレーターを開始するゲート入力
- Attack CV In： アタックタイム用CV入力、-5v/+5v
- Decay CV In： ディケイタイム用CV入力、-5v/+5v
- Release CV In： リリースタイム用CV入力、-5v/+5v
- Sustain CV In： サスティン音量用CV入力、-5v/+5v
- Hold CV In： ホールドタイム用CV入力、-5v/+5v
- Attack Out： アタックステージがアクティブな時の8vロジック出力
- Decay Out： ディケイステージがアクティブな時の8vロジック出力
- Release Out： リリースステージがアクティブな時の8vロジック出力
- Sustain Out： サスティンステージがアクティブな時の8vロジック出力
- Hold Out： ホールドステージがアクティブな時の8vロジック出力
- Envelope Out： フルエンベロープ出力
