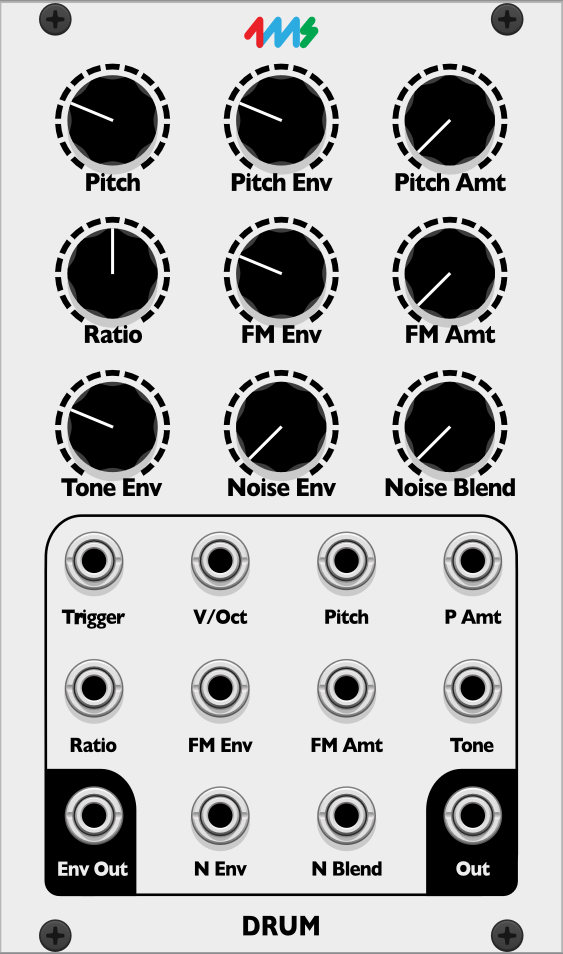

Drum
Drumは、シンプルな2オペレーターFMオシレーターコアとノイズソースに基づいたドラムモジュールです。
コントロール
- Pitch： キャリアとモジュレーターのベースピッチ、10hz〜1000hz
- Pitch Env： キャリアのピッチを制御するディケイエンベロープ
- Pitch Amt： ディケイエンベロープがキャリアのピッチを変調する量
- Ratio： キャリアオシレーターの周波数に対する変調オシレーターの周波数
- FM Env： 周波数変調量を制御するエンベロープの持続時間
- FM Amt： サウンドに存在するFMの全体量（FMエンベロープの振幅）
- Tone Env： ドラムのFM部分のディケイタイム
- Noise Env： ドラムのノイズ部分のディケイタイム
- Noise Blend： FMとノイズ部分の間をフェードするクロスフェーダー
ジャック
- Trigger In： すべてのディケイエンベロープ用トリガー入力
- V/Oct CV In： キャリアとモジュレーター用1v/octピッチ入力
- P Env CV In： ピッチエンベロープ用CV入力、-5v/+5v
- P Amt CV In： ピッチエンベロープデプス用CV入力、-5v/+5v
- Ratio CV In： モジュレーターのピッチ比用CV入力、-5v/+5v
- FM Env CV In： FMディケイエンベロープ用CV入力、-5v/+5v
- FM Amt CV In： FM量用CV入力、-5v/+5v
- T Env CV In： トーンエンベロープ用CV入力、-5v/+5v
- N Env CV In： ノイズエンベロープ用CV入力、-5v/+5v
- N Blend CV In： ノイズブレンド用CV入力、-5v/+5v
- Inv Out： トーンエンベロープの反転バージョン用CV出力
- Out： ドラムオーディオ出力
