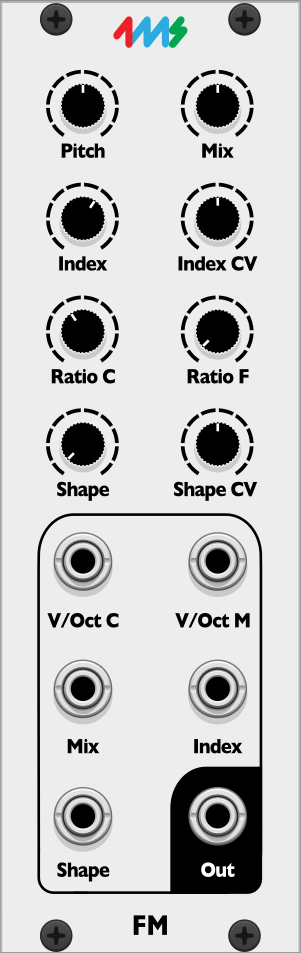

FM
FMは可変波形を持つ2オペレーターFMオシレーターです。
コントロール
- Pitch： キャリアとモジュレーターのベース周波数、20hz〜20khz
- Mix： キャリアと変調されたキャリアの間をブレンドするクロスフェーダー
- Index： 周波数FMのデプス
- Ratio C： モジュレーターピッチ比の粗調整
- Ratio F： モジュレーターピッチ比の微調整
- Shape： サイン波からスクエア波まで連続的にブレンド
ジャック
- Index CV： Indexパラメーター用アッテヌバーター + CV
- Shape CV： Shapeパラメーター用アッテヌバーター + CV
- V/Oct C CV In： キャリア用1v/Octピッチ入力
- V/Oct M CV In： モジュレーター用1v/Octピッチ入力
- Mix CV In： ミックス用CV入力、-5v/+5v
- Index CV In： インデックス用CV入力、-5v/+5v
- Shape CV In： シェイプ用CV入力、-5v/+5v
- Out： オーディオ出力
