Takazudo Modularにて取り扱わせて頂いている、ADDAC SystemのADDAC705 VC Stinggy Filterの紹介／解説記事になります。
ADDAC705 VC Stinggy Filterは、伝説的なEDP WASPフィルターに着想を得た、8HPのマルチモード・アナログフィルターです。ローパス・バンドパス・ノッチ・ハイパスの4種類を個別ジャックから同時に出力できるほか、メイン出力には切り替え式のディストーション回路を備えています。
本商品は、以下よりご購入頂けます。

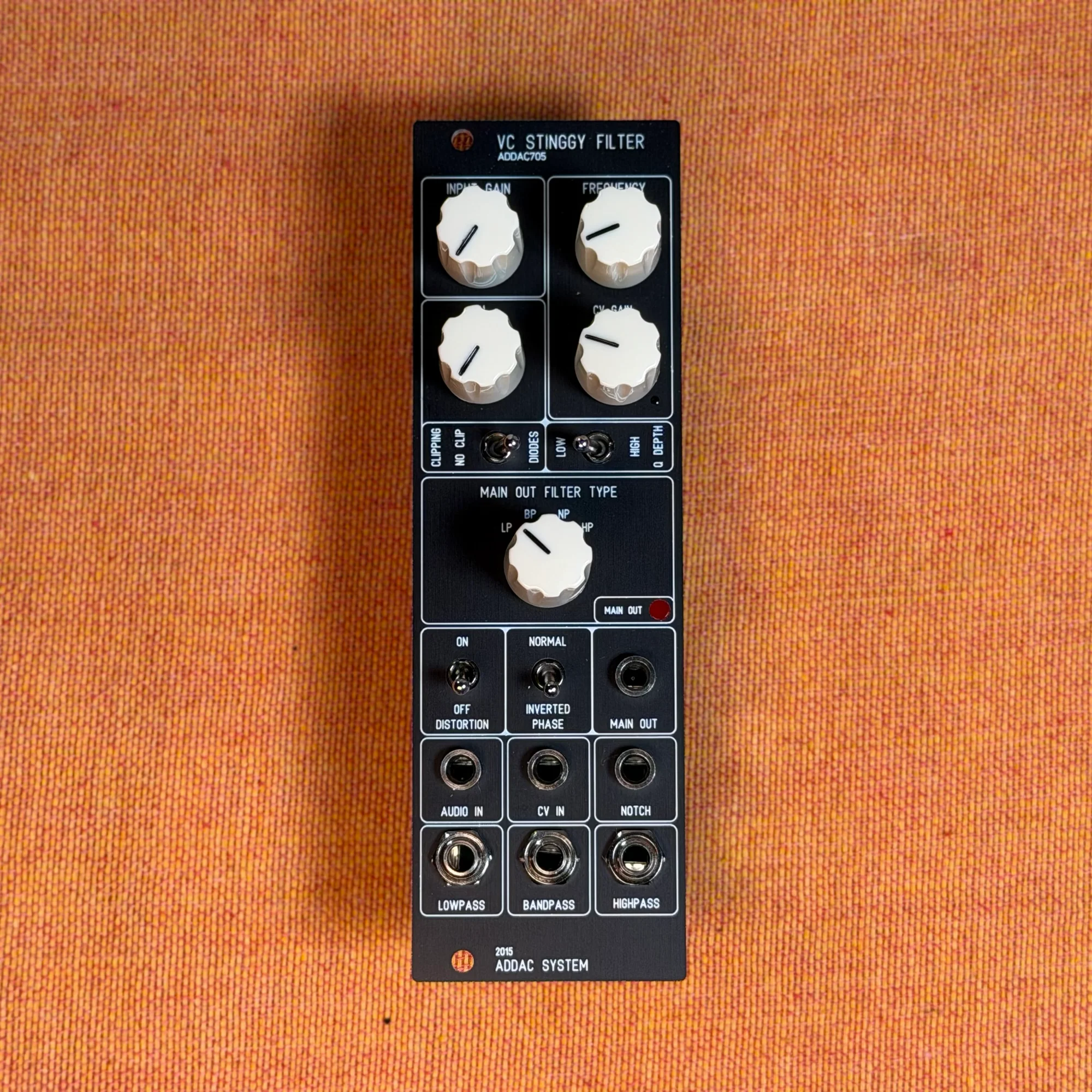

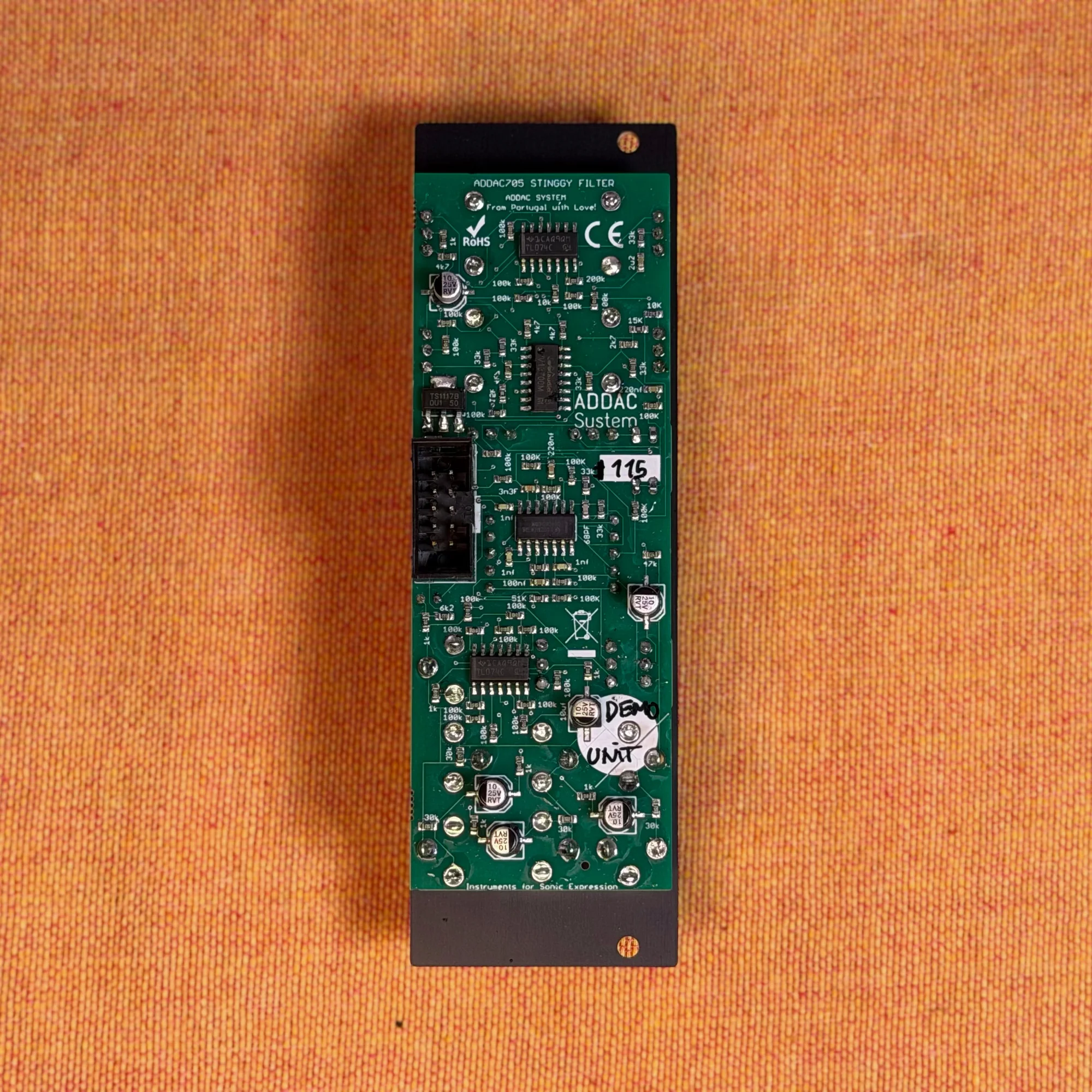

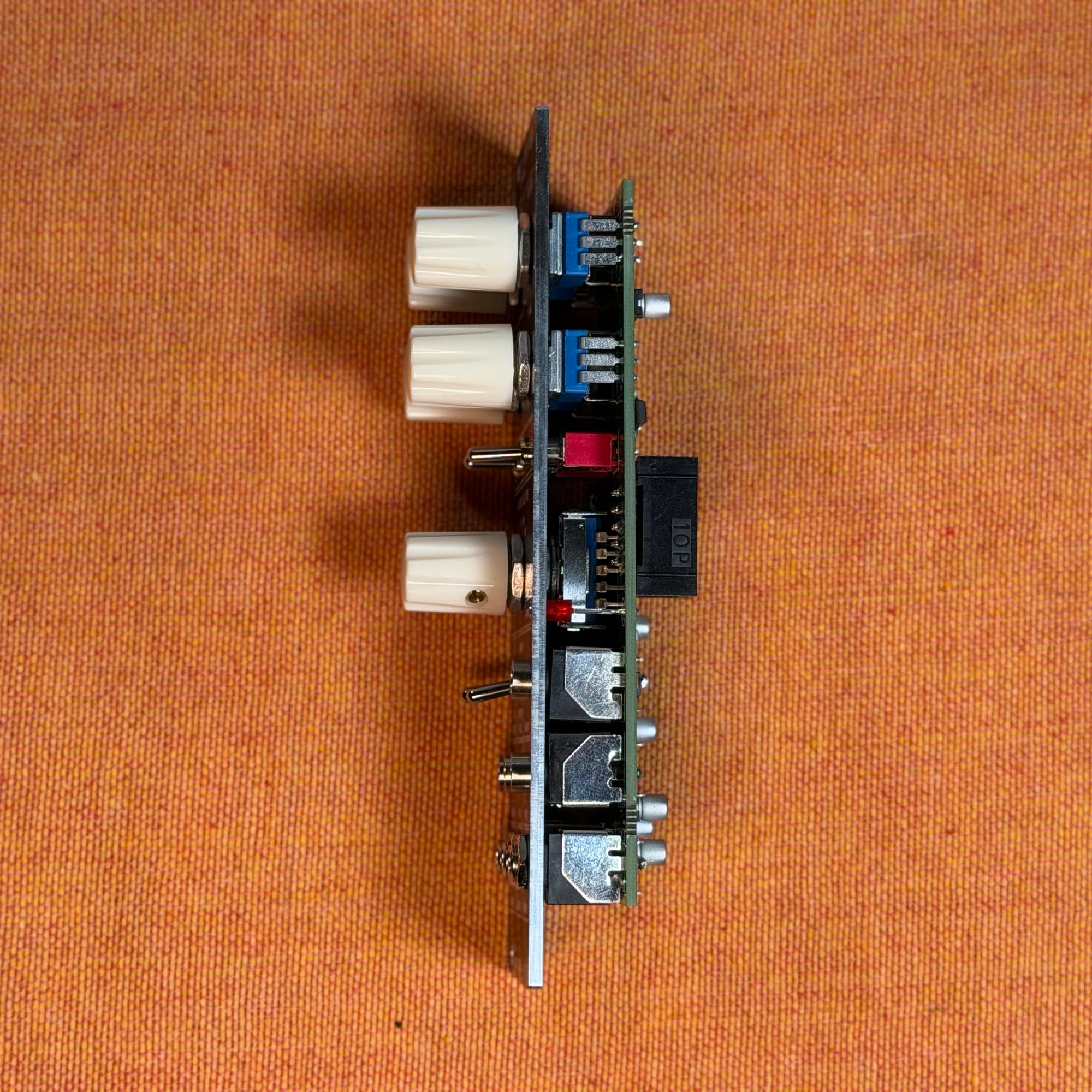

商品写真
EDP WASPフィルターについて
ADDAC705の着想元となっているのは、著名なシンセサイザーEDP WASPのフィルターです。ただし本機は単なる再現ではなく、4種類のフィルター出力の同時使用、レゾナンスのクリッピング切り替え、メイン出力のディストーションと位相反転など、オリジナルにはない機能が備わっており、より幅広い用途に使えるフィルターとなっています。
インターフェースの概要
ADDAC705 VC Stinggy Filterのパネルは、上部にノブ、中央にスイッチ、下部に入出力ジャックが配置されています。
上部のノブは以下の通りです。
INPUT GAIN: フィルターに入力されるシグナルの量を調整します。FREQUENCY: フィルターのカットオフ周波数を手動で設定します。Q: フィルター周波数のレゾナンス量を設定します。CV GAIN: カットオフをコントロールする入力CVに対するアッテネーターです。
中央のスイッチおよびロータリーは以下の通りです。
CLIPPING: レゾナンスのクリッピング特性（クリップ無し／ダイオード）を切り替えます。DEPTH: レゾナンスのデプス（Low／High）を切り替えます。MAIN OUT FILTER TYPE: メイン出力に送るフィルタータイプ（LP／BP／NP／HP）を選択します。DISTORTION: メイン出力にディストーションを加えます（オン／オフ）。INVERTED PHASE: メイン出力の位相を反転します。メイン出力と各単体出力をミックスする際に、より多くのフィルタータイプを得られるようになります。
下部の入出力ジャックは以下の通りです。
入力:
AUDIO IN（シグナル入力）、CV IN（カットオフ用CV入力）出力:
MAIN OUT、LOWPASS、BANDPASS、NOTCH、HIGHPASS
4つのフィルター出力とメイン出力
ADDAC705の特徴は、ローパス・バンドパス・ノッチ・ハイパスの4種類のフィルター出力を同時に持つ点です。これら4つの単体出力はディストーション回路を経由しない、クリーンな直接出力です。
一方、MAIN OUTは、MAIN OUT FILTER TYPEで選択したフィルタータイプに、DISTORTIONスイッチによるディストーションと、INVERTED PHASEスイッチによる位相反転を加えられる出力です。メイン出力と各単体出力を組み合わせることで、さらに多彩なフィルター効果を作り出すことができます。
CVコントロール
カットオフ周波数は、CV INに入力したCVで電圧制御できます。入力されたCVはCV GAINノブでアッテネートされるため、モジュレーションの深さを調整できます。EnvelopeやLFOをここに入力することで、一般的なフィルターと同様の、CVによるダイナミックなフィルター操作が可能です。
参考動画
以下は、ADDAC Systemによる公式のデモ動画（Part 1）です。本機の基本的な機能が解説されています。
続くPart 2では、本機の具体的なフィルターサウンドをご確認頂けます。
技術仕様
幅: 8HP
深さ: 30mm
消費電力: 60mA +12V／30mA -12V
付属品
電源用リボンケーブル
ネジ
ADDAC Systemについて
ADDAC Systemはポルトガルのモジュラーシンセメーカーです。
アナログ良さを生かした、ベーシックな機能をしっかり形にしているモジュールラインナップを基本としつつも、CVをMIDIに柔軟にコンバートしたり、高度にコントロール可能なグラニュラープロセッサー等、デジタル技術もうまく調和させた独創的なモジュールも数多くリリースしています。
オマケ: 電氣美術研究會モジュラー小物セット付き
モジュラーシンセをもっと多くの方に触って欲しいという願いの元、電氣美術研究會さまにご協力頂き、モジュラー小物セットを本商品にバンドルさせて販売させていただいております。
パッチケーブルや電源ケーブル、ドレスナットのサンプルセット、モノラルスプリッターなど、内容は時期に応じて変化します。商品に同梱しますので是非お試し下さい！
ADDAC705 VC Stinggy Filterの紹介は以上になります。
4種類のフィルター出力とディストーションを備えた本機は、シンプルなフィルターとして使うことも、複数の出力を組み合わせて凝った音作りをすることもできる、懐の深いフィルターです。
フィルターをお探しの際は、ぜひこちらもご検討下さい。
ご参考になれば幸いです。
