Takazudo Modularにて取り扱わせて頂いている、Olivia Artz Modular（OAM）のVCA Expander for Time Machineの紹介です。
VCA Expanderは、OAMのTime Machine（Tiny Time Machineを含む）用の2HPエクスパンダーモジュールです。Time Machineの各タップに独立したVCAステージを追加するための拡張モジュールで、各チャンネルの音量を細かくコントロールできるようになります。各CV入力はスライダーの値に対するアッテネーターとして動作します。

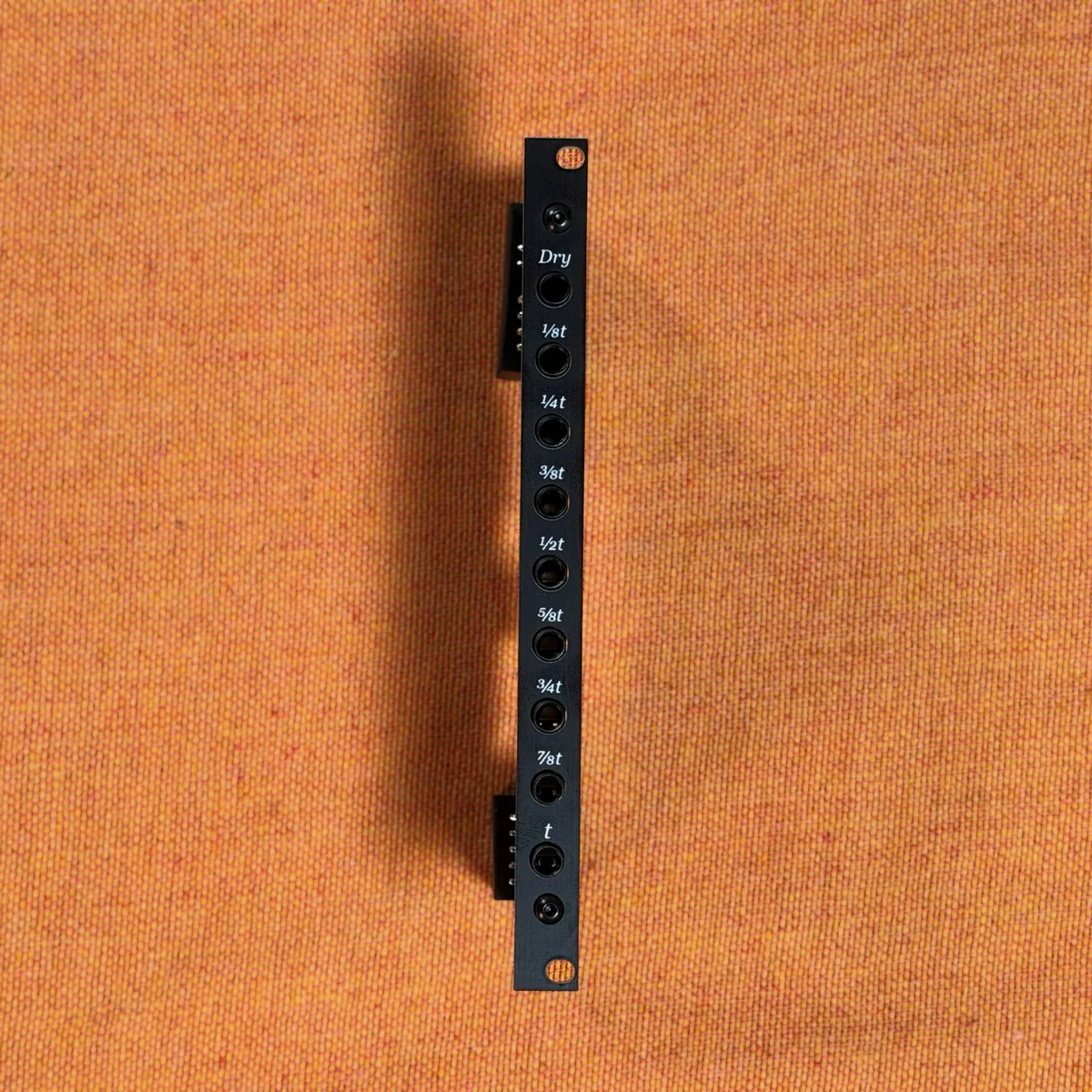

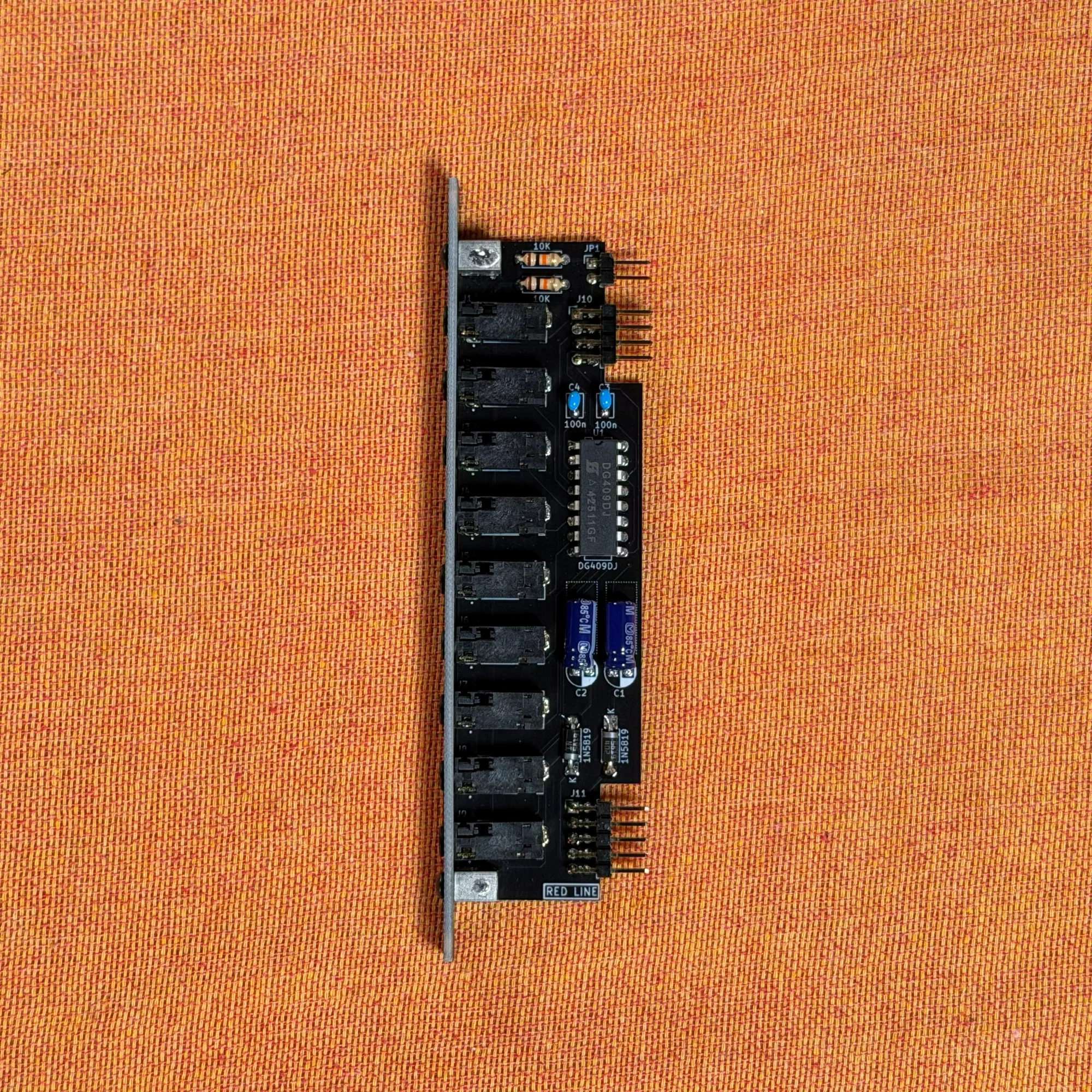

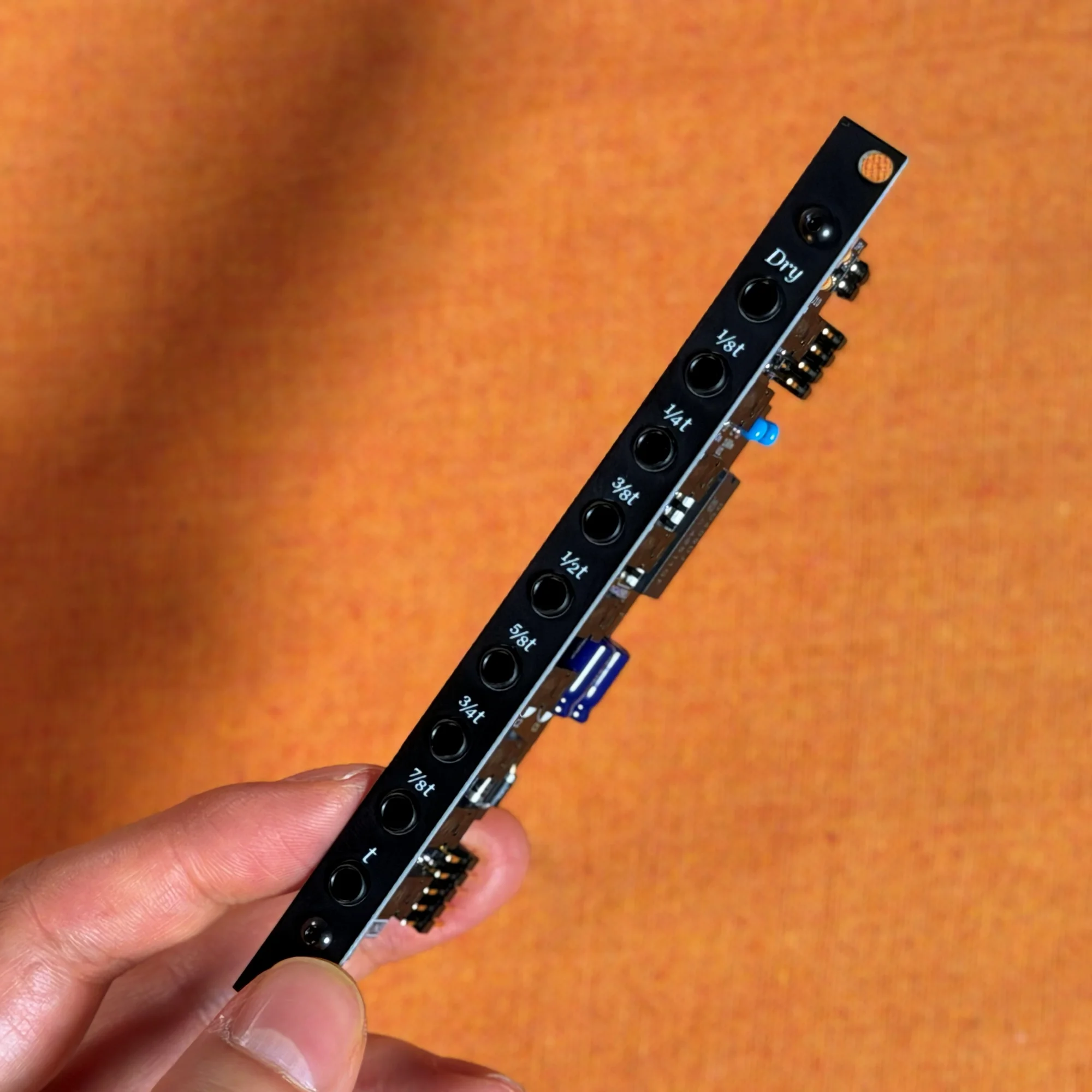

商品写真
VCA Expanderの特徴
9基のリニアVCA
VCA Expanderは9基のリニアVCAを搭載しています。Time MachineはDelayのタップを8チャンネル持ち、これにTime Machineへ入力されるドライ（原音）ステレオ信号を加えた計9チャンネル分のVCAを、CVで個別にコントロールできます。
ただし、これらのVCAは最終出力の後段に追加される独立したアッテネーターではありません。鳴っている各ディレイタップの信号はTime Machineのフィードバック経路にも送られているため、各タップの音量は出力だけでなくフィードバック経路にも影響します。VCAでタップの音量を動かすと、フィードバックされる音も一緒に変化します。
各VCAはリニア特性を持ち、+5VでユニティゲインになるCV入力として機能します。+5Vを超える電圧はクリッピングされ、0V以下の電圧も同様にクリッピングされます。この電圧クランプの挙動は、Time Machineが持つボリュームノーマライゼーション機能と相互作用し、独特の時間的なサウンド現象を生み出します。
スライダーのアッテネーター機能
VCA Expander側が担うのは各VCAへのCV入力で、各チャンネルの音量を設定するスライダーはTime Machine本体にあります（Tiny Time Machineの場合はノブ）。このスライダーは、VCA ExpanderのCV入力にケーブルが接続されているかどうかによって動作が変わります。
ケーブル未接続時は、CV入力に+5Vが入力されている状態として扱われるため、Time Machineの各チャンネルはスライダーで設定した音量のまま、通常通り機能します。
ケーブルを接続した場合は、Time Machineのスライダー（Tiny Time Machineではノブ）が、入力されたCVシグナルのアッテネーターとして動作します。このとき、スライダーはチャンネルの音量とモジュレーション深度を同時に制御します。たとえばエンベロープやLFOをパッチしてスライダーを絞ると、音量とモジュレーションの両方が比例して制限されるため、細かなテクスチャコントロールが可能です。
Time Machineとの接続

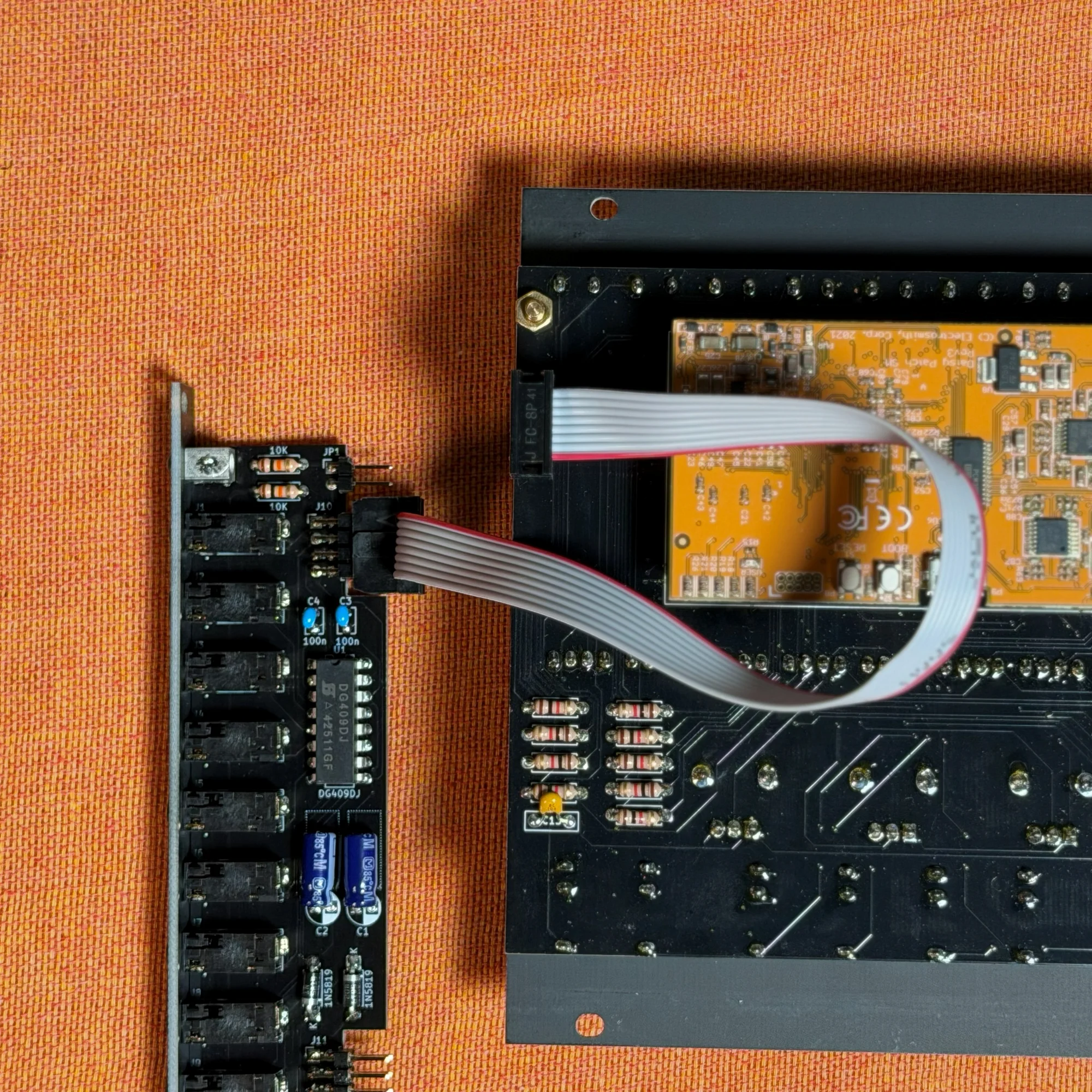

VCA ExpanderはTime Machineと8ピンケーブルで接続します。PCB基板のシルクスクリーン印刷ではケーブルの向きが分かりにくいため、上記「商品写真」のうち接続例の写真（4枚目、本体接続写真）を参照しながら、正しい方向で接続してください。

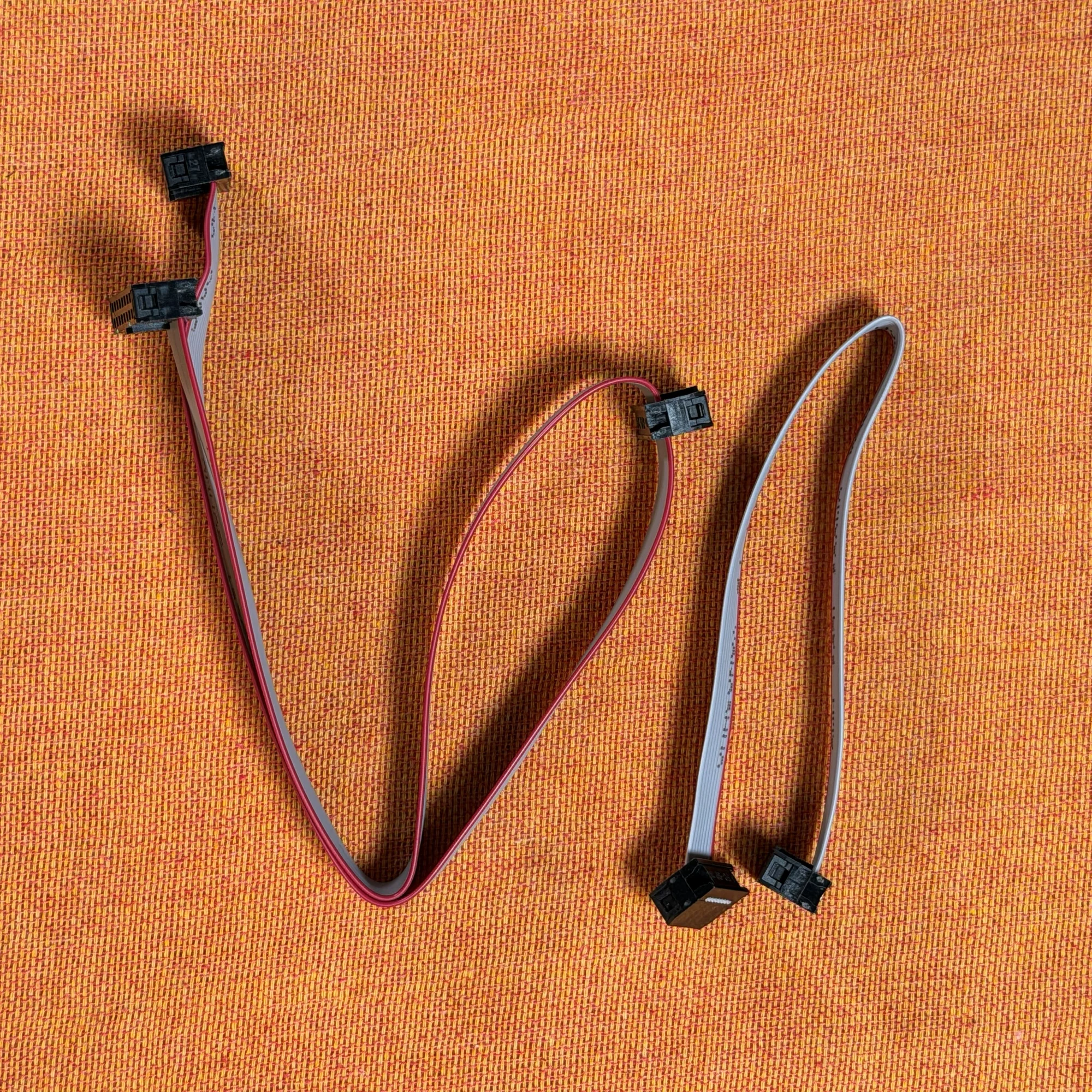

VCA Expanderも他のモジュールと同様に、ユーロラック電源への接続が必要です。付属のケーブルを使用すると、電源バスボードのスロット1つからTime Machineと本機の両方へ同時に電力を供給できます。
ファームウェアについて
VCA Expanderを使用するには、Time Machineのファームウェアv1.1.1以上が必要です。
ファームウェアのアップデート手順については、以下の記事をご参照ください。
なお、お手持ちのTime Machineの基板裏面に「v1.1.1」の記載がある場合は、Expander対応ファームウェアが書き込まれた状態で出荷されているため、アップグレード作業は不要です。
互換性についての注意
VCA Expanderは、Time Machine（完成品／DIY）およびTiny Time Machineに対応しています（メーカー公式）。その他のTime Machine派生版は、標準ファームウェアで動作し、エクスパンダー用のピンをすべて備えている場合に限り対応します。なお、Timo Rozendal製のエクスパンダーとの同時使用はできません。
関連商品
技術仕様
幅: 2HP
奥行き: 37mm
消費電力: +12V 10mA / -12V 10mA / +5V 0mA
Olivia Artz Modularについて
Olivia Artz Modular（OAM）は、北米を拠点に活動する Kate／Rosette／Olivia Artz の3人によるモジュラーシンセ／シンセ関連モジュールのブランドです。"Time Machine" や "Uncertainty" のように、独創性と実験性あふれるモジュールを自ら設計・製造するほか、他者のアイデアを製品化することもあります。ユーロラックを越えた創造の場として、自分たちの「夢」をかたちにする場を提供しています。
