Takazudo Modularにて取り扱わせて頂いている、OXI InstrumentsのOXI Split V2の紹介／解説記事です。
OXI Split V2は、OXI ONE MKII用のMIDI入出力拡張デバイスです。最大6つのMIDIポート、96チャンネルへと拡張可能で、複数のデバイスを統合してコントロールすることができます。

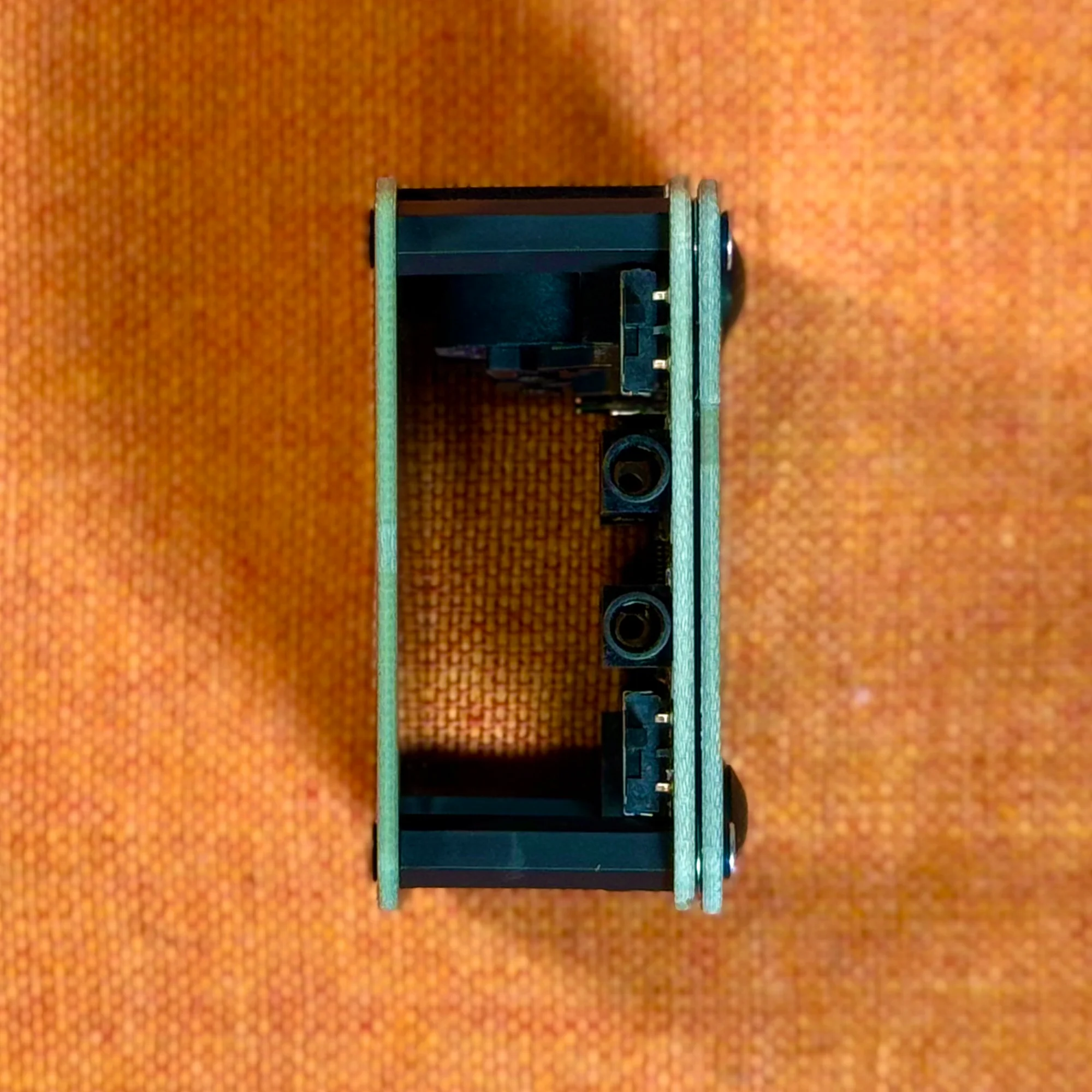

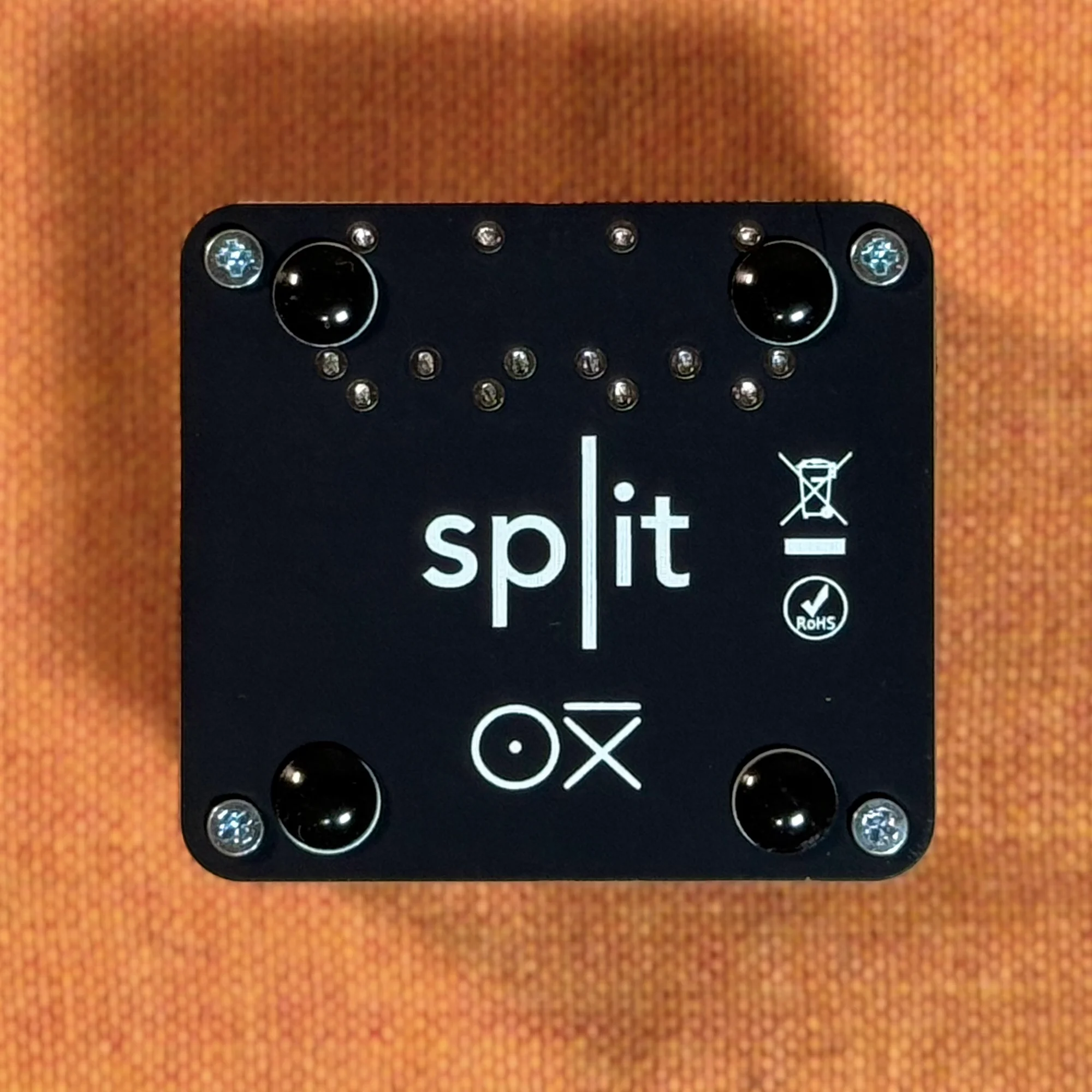

商品写真
OXI Split V2とは
OXI Split V2は、複数の機材にMIDI出力を行いたい場合に使用する拡張デバイスです。OXI ONE MKII自体は、MIDI OUTは一つのジャックしかありませんが、OXI Split V2を使用することで、最大6つのMIDI機器を同時にコントロールすることが可能になります。
主な特徴
最大6つのMIDIポート：OXI ONE MKIIのポートを拡張
96チャンネル対応：16チャンネル×6ポート
独立したMIDIルーティング：各ポートに異なるチャンネルを割り当て可能
コンパクトデザイン：省スペースで効率的な配線
高品質な信号伝送：遅延やデータロスを最小限に
なぜOXI Split V2が必要なのか
例えば、以下のようなMIDI対応モジュールを同時にコントロールしたい場合：
これらの機材には通常MIDI THRUインターフェースが備わっていないため、OXI ONE MKIIの単一のMIDI出力では、すべてを同時にコントロールすることができません。このような時、OXI Split V2を介すことで、3つ以上の機材に対して個別にMIDI出力を行うことが可能になります。
また、もちろんモジュラーシンセ以外のMIDIでコントロール可能なシンセサイザーやリズムマシン、サンプラー等も同様に接続可能。OXI ONE MKIIの可能性を広げます。
初代OXI Splitからの進化
OXI Split V2は、初代OXI Splitから以下の点で進化しています：
ポート数の増加：3ポートから6ポートへ
チャンネル数の拡張：48チャンネルから96チャンネルへ
改善された回路設計：より安定した信号伝送
OXI ONE MKIIに最適化：新機能に対応した設計
使用方法
セットアップ手順

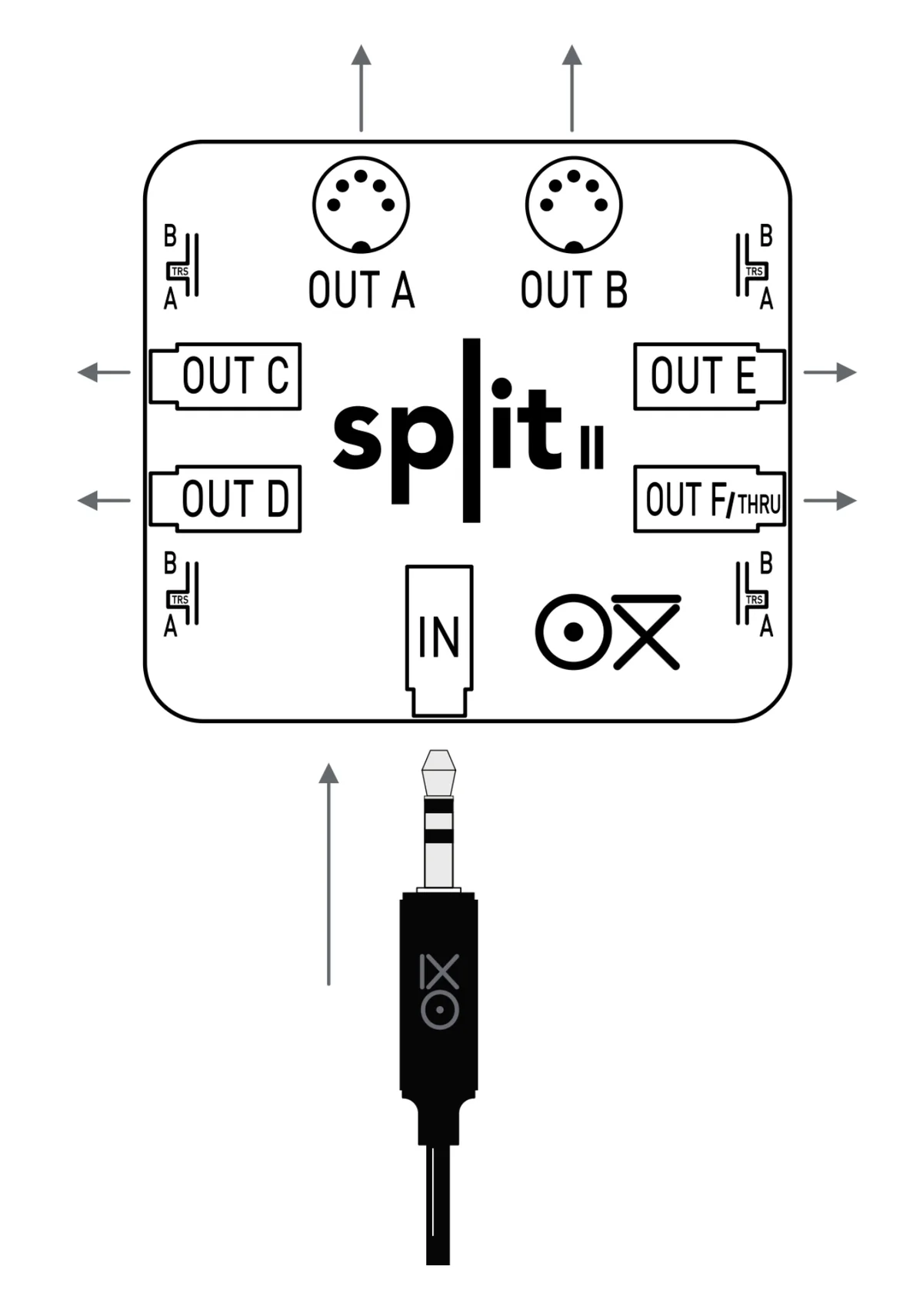

1. 物理的な接続

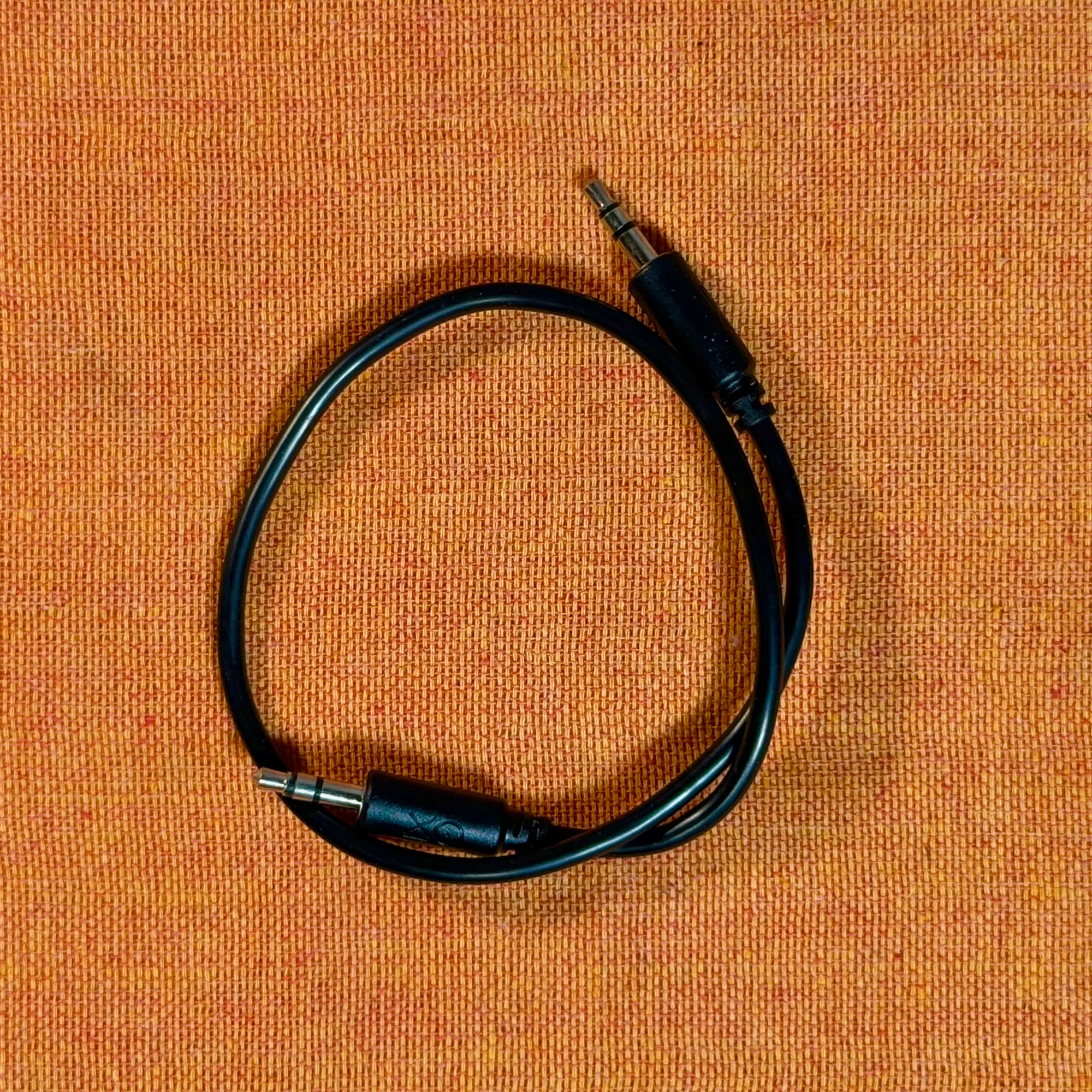

OXI Split V2とOXI ONE MKIIの接続には、TRSケーブル（3.5mm）を使用します。

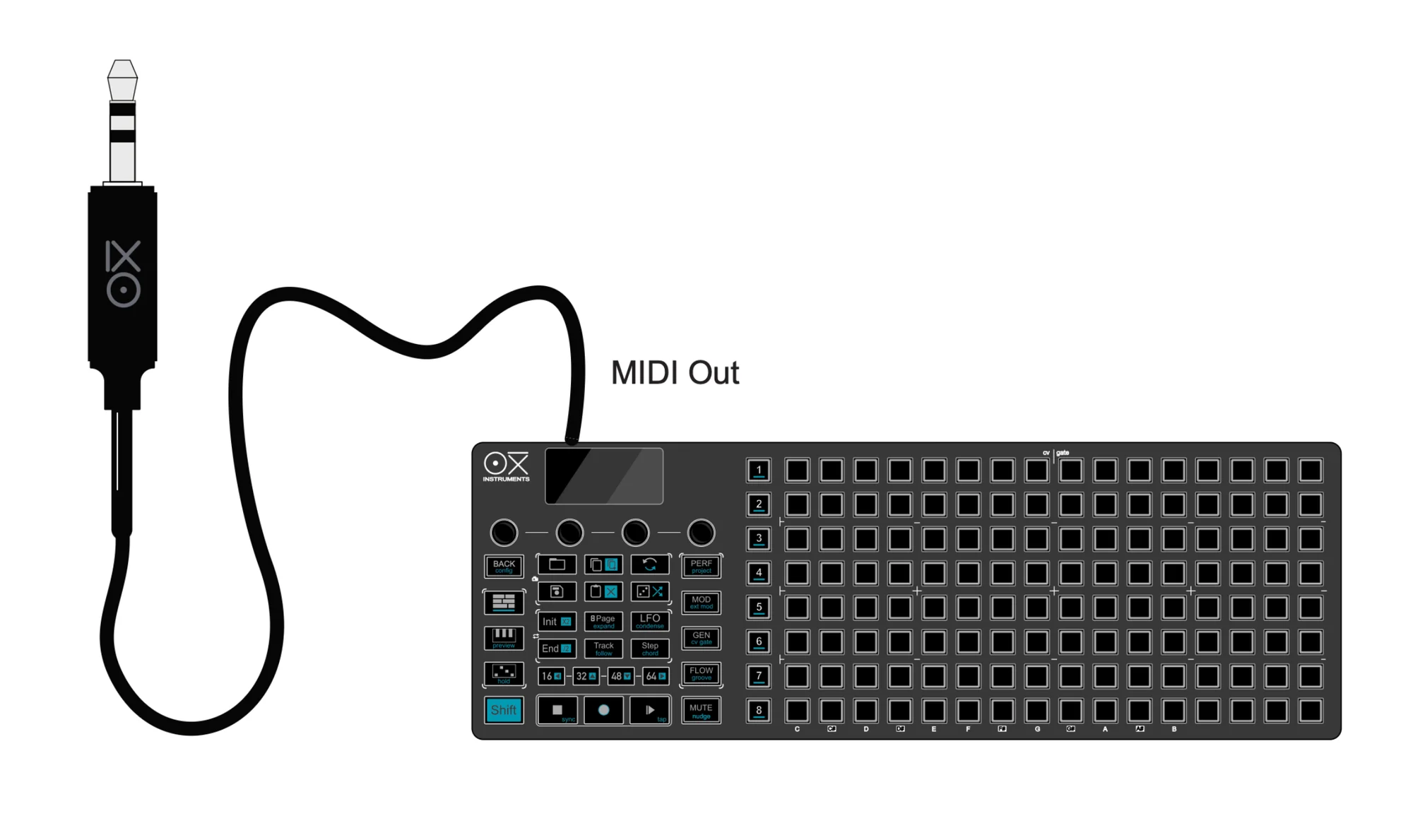

OXI ONE MKIIのMIDI OUT端子とOXI Split V2のIN端子をTRSケーブルで接続
OXI Split V2の各MIDI OUT端子から、コントロールしたい機器へ接続

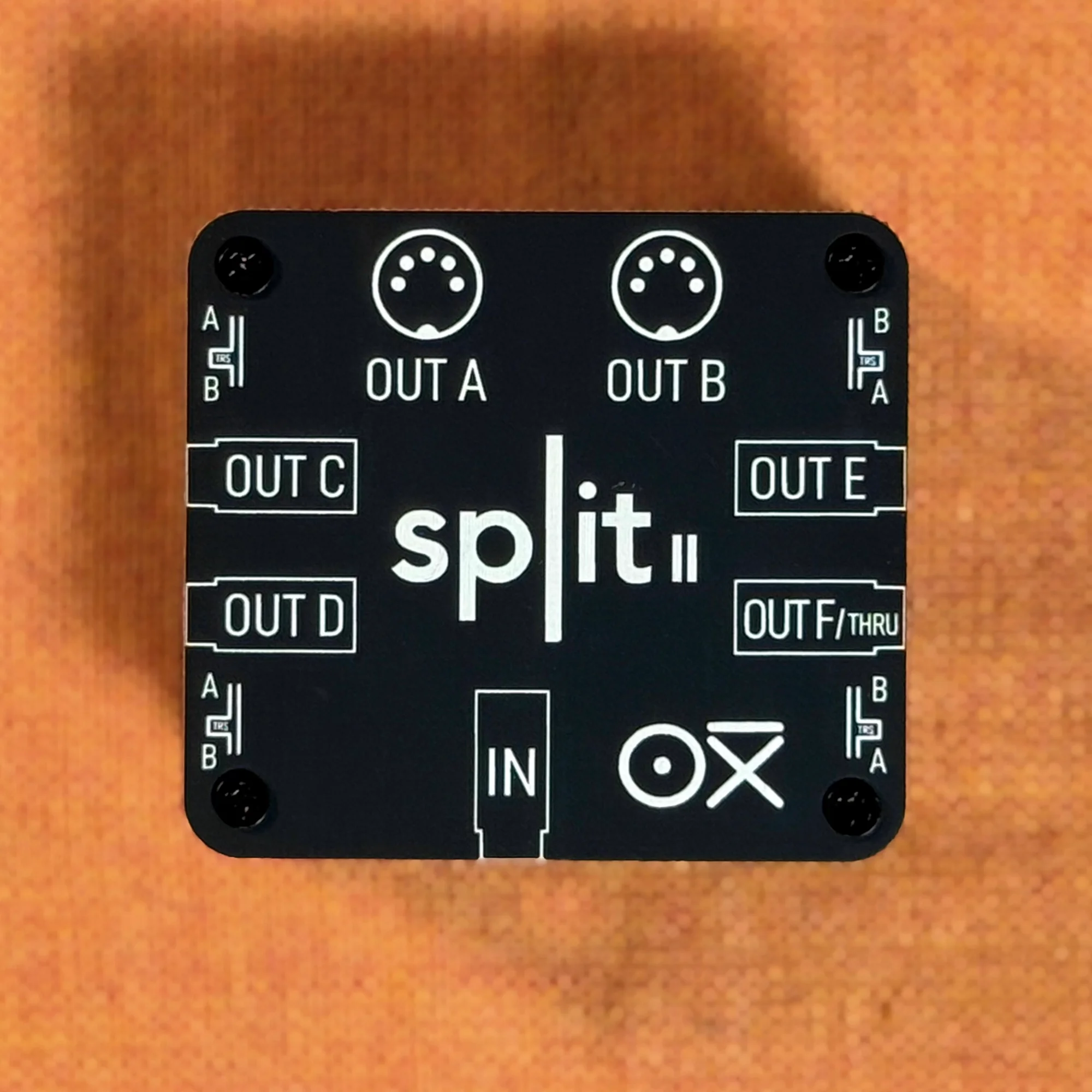

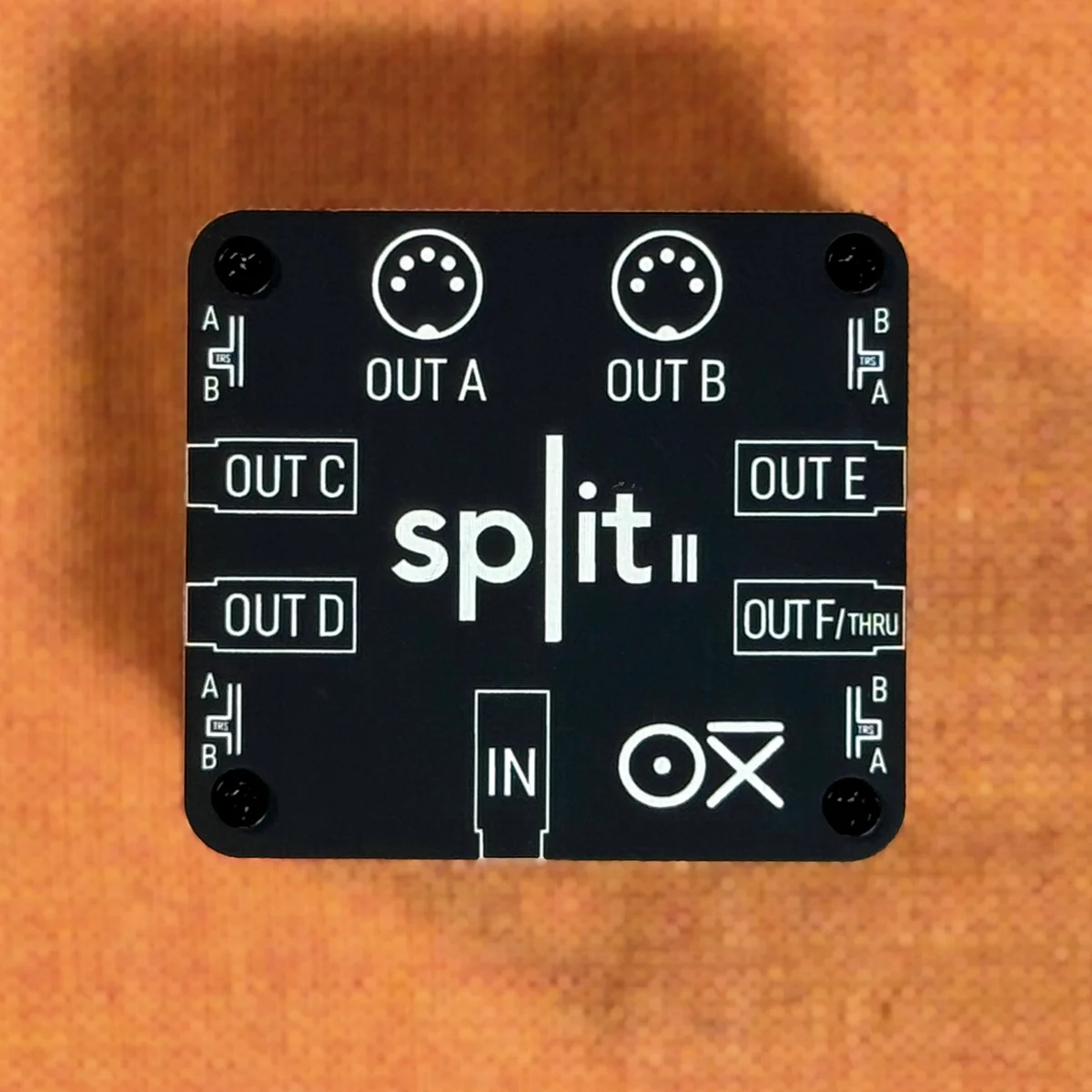

2×5ピンDIN出力（OUT A、OUT B）
4×TRS出力（OUT C、OUT D、OUT E、OUT F/THRU）
2. OXI ONE MKIIでの設定
OXI Split V2を使用するには、OXI ONE MKII側で設定が必要です。
Config > MIDI > OXI Splitメニューにアクセス
接続しているデバイスに応じて選択：
OXI Split V1：3ポート出力（旧モデル）
OXI Split V2：6ポート出力（本製品）
Split V2を取り外す場合は、設定をOFFに戻してください
3. MIDIチャンネルとポートの割り当て
各シーケンサートラックに対して、MIDIポートとチャンネルを割り当てます。
[Shift] + Seq [1] - [8]を押して、各シーケンサーの設定メニューにアクセス
最初のページで、MIDIチャンネルとポートを設定
Ch（チャンネル）：1-16
ポート：A, B, C, D, E, F
Out：出力先設定（ALL、特定ポート）
Mode：MONO/POLYモード設定
4. ポート構成
OXI Split V2を使用すると、以下の6つのポートが利用可能になります：
Port A（OUT A）：チャンネル1-16（5ピンDIN）
Port B（OUT B）：チャンネル1-16（5ピンDIN）
Port C（OUT C）：チャンネル1-16（TRS Type A/B切替可能）
Port D（OUT D）：チャンネル1-16（TRS Type A/B切替可能）
Port E（OUT E）：チャンネル1-16（TRS Type A/B切替可能）
Port F（OUT F/THRU）：チャンネル1-16（TRS Type A/B切替可能、MIDI Thru機能）
合計96チャンネル（16チャンネル×6ポート）
5. TRS端子のType A/B設定
OXI Split V2のTRS出力（OUT C、D、E、F）は、接続する機器に合わせてType AまたはType Bに切り替えることができます。Split本体のスイッチで各出力ごとに設定可能です。
6. MIDI Thru機能
Port F（OUT F/THRU）は、MIDI Thru機能として使用できます。OXI ONE MKIIの設定で、MIDI OutまたはThruを選択できます。これにより、外部から受信したMIDI信号を他の機器へパススルーすることが可能です。
設定例
例えば、3台のシンセサイザーを個別にコントロールする場合：
Sequencer 1 → Port A、Channel 1 → シンセ1
Sequencer 2 → Port B、Channel 1 → シンセ2
Sequencer 3 → Port C、Channel 1 → シンセ3
各機器の受信MIDIチャンネルを設定することで、OXI ONE MKIIから個別にコントロールできます。
活用例
技術仕様
MIDI入力：1×TRS（3.5mm Type A）
MIDI出力：2×DIN（5ピン） + 4×TRS（3.5mm Type A/B切替可能）
対応チャンネル：96チャンネル（16ch×6ポート）
電源：USB給電
サイズ：コンパクトな筐体設計
OXI Instrumentsについて
OXI Instruments はスペインのバルセロナを拠点とする電子楽器メーカーです。
OXI ONEを代表とし、デジタル技術を活かしたハイスペックで利便性の高いモジュールもリリースしているのが特徴です。
OXI Split V2の紹介は以上になります。
OXI ONE MKIIを使用して複数のMIDI機器をコントロールしたい方にとって、必須のアクセサリーです。より大規模で複雑なセットアップを構築し、創造的な可能性を広げることができます。
ご参考になれば幸いです。
