Takazudo Modular: zudo-3u-to-1u

Takazudo Modularのアクセサリー、zudo-3u-to-1uの商品詳細ページです。

こちらは、ユーロラックモジュラーシンセケースのIntellijelフォーマット1Uスロットに、3Uモジュールを設置出来るようにするコンバーターパネルセットです。1Uスロットはあるけれど1Uモジュールを持っていない、空いている1Uスロットを通常の3Uモジュールで活用したい、という方向けのシンプルなメカニカル・コンバータです。

• 商品写真
• zudo-3u-to-1uの機能
• セット内容
• 取り付け方法
• 1Uフォーマットについて
• この商品の開発について

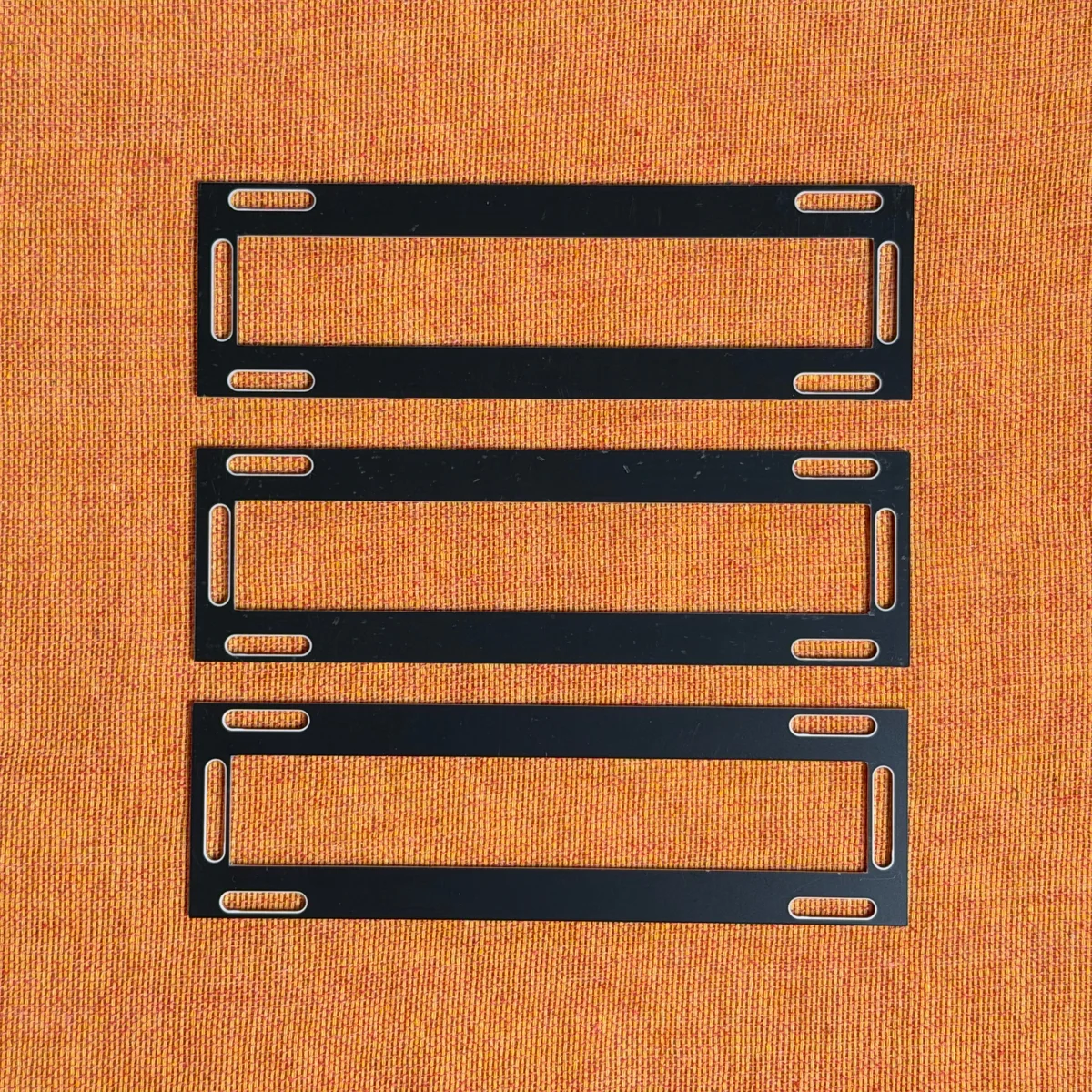

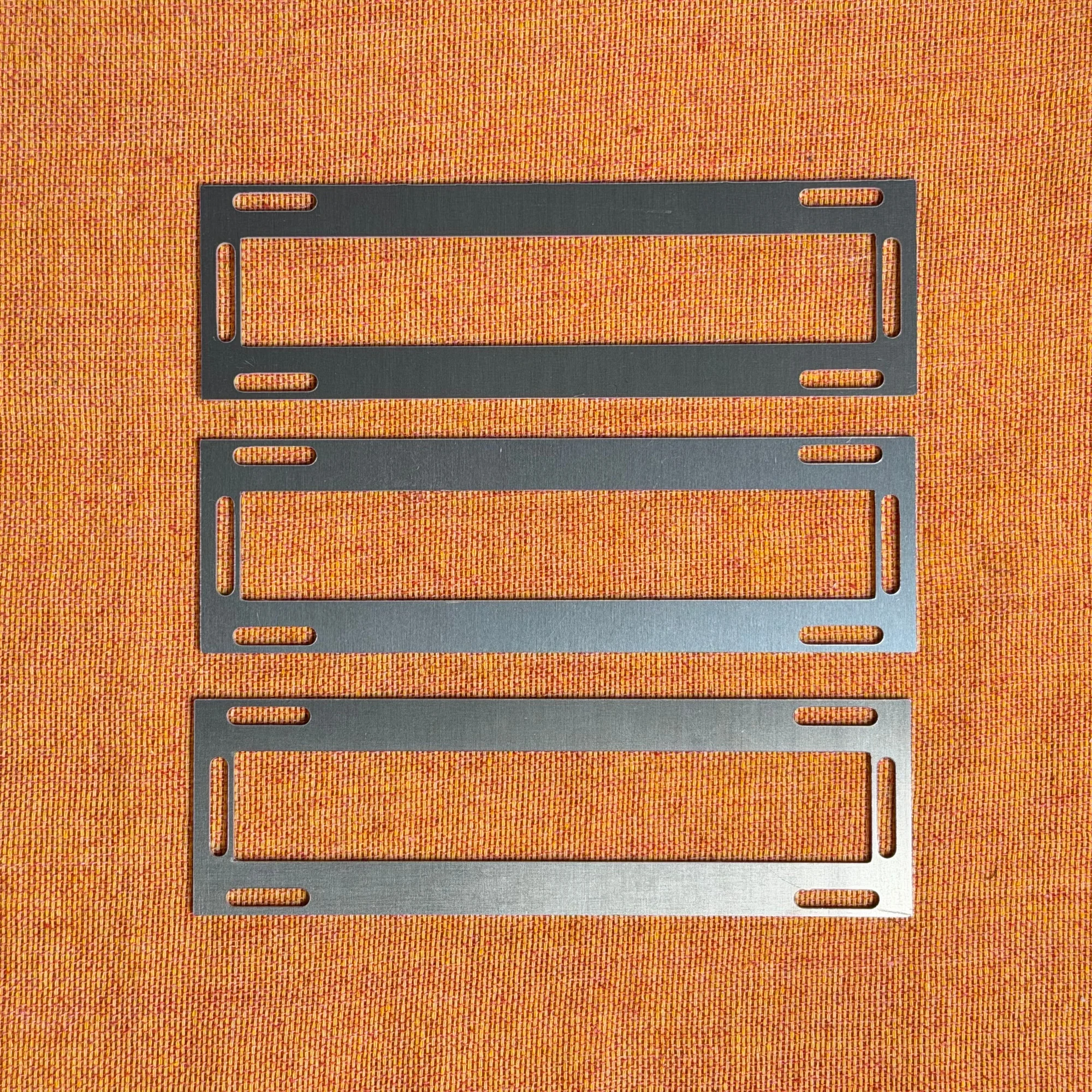

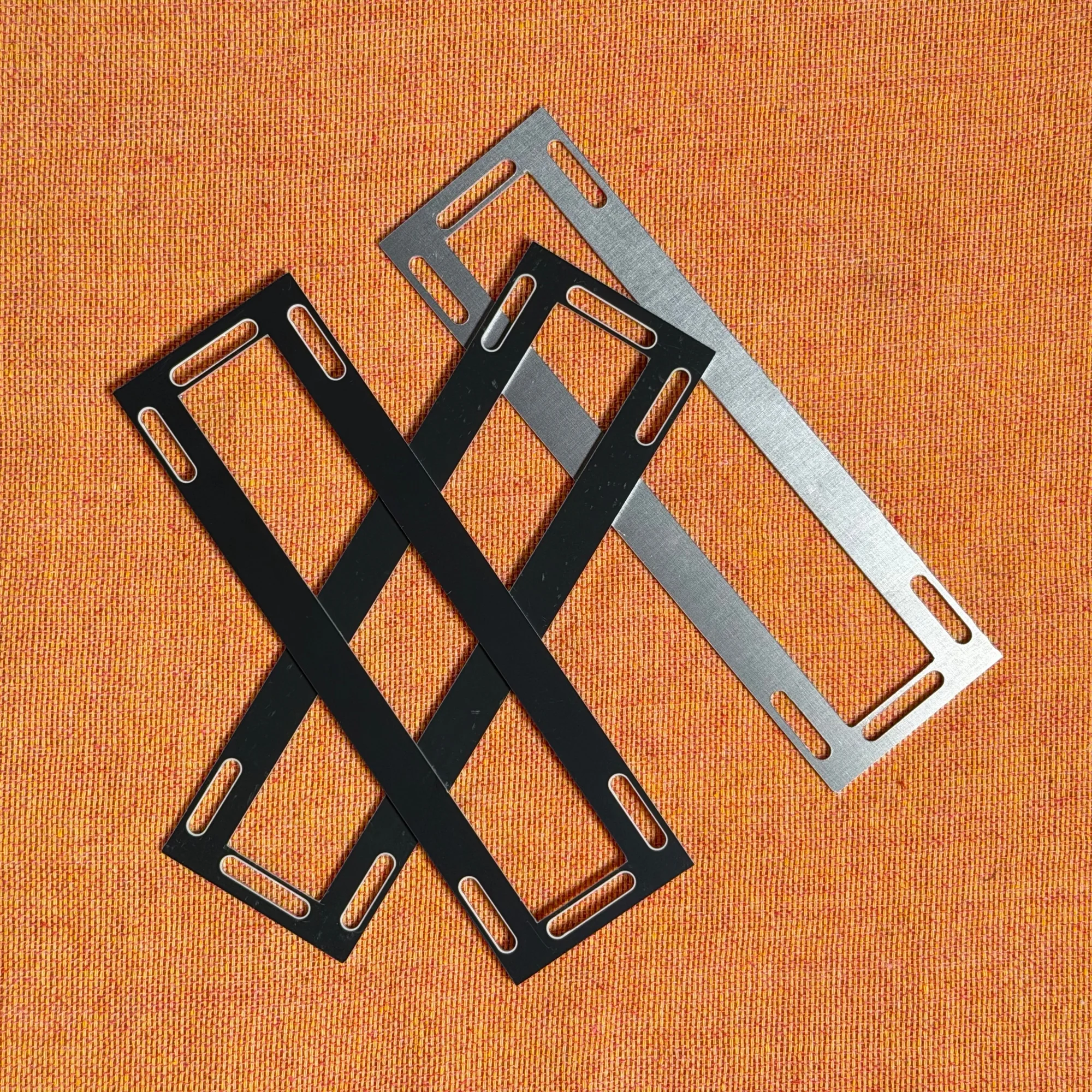

商品写真#

zudo-3u-to-1uの機能#

本製品は、Intellijelフォーマットの1Uスロットに、通常の3Uモジュール（最大4HP幅）を設置出来るように変換するためのコンバーターパネルセットです。1Uレールにこのパネルを固定することで、3Uモジュール用の取り付け穴が確保され、3Uモジュールをそこに設置出来るようになります。

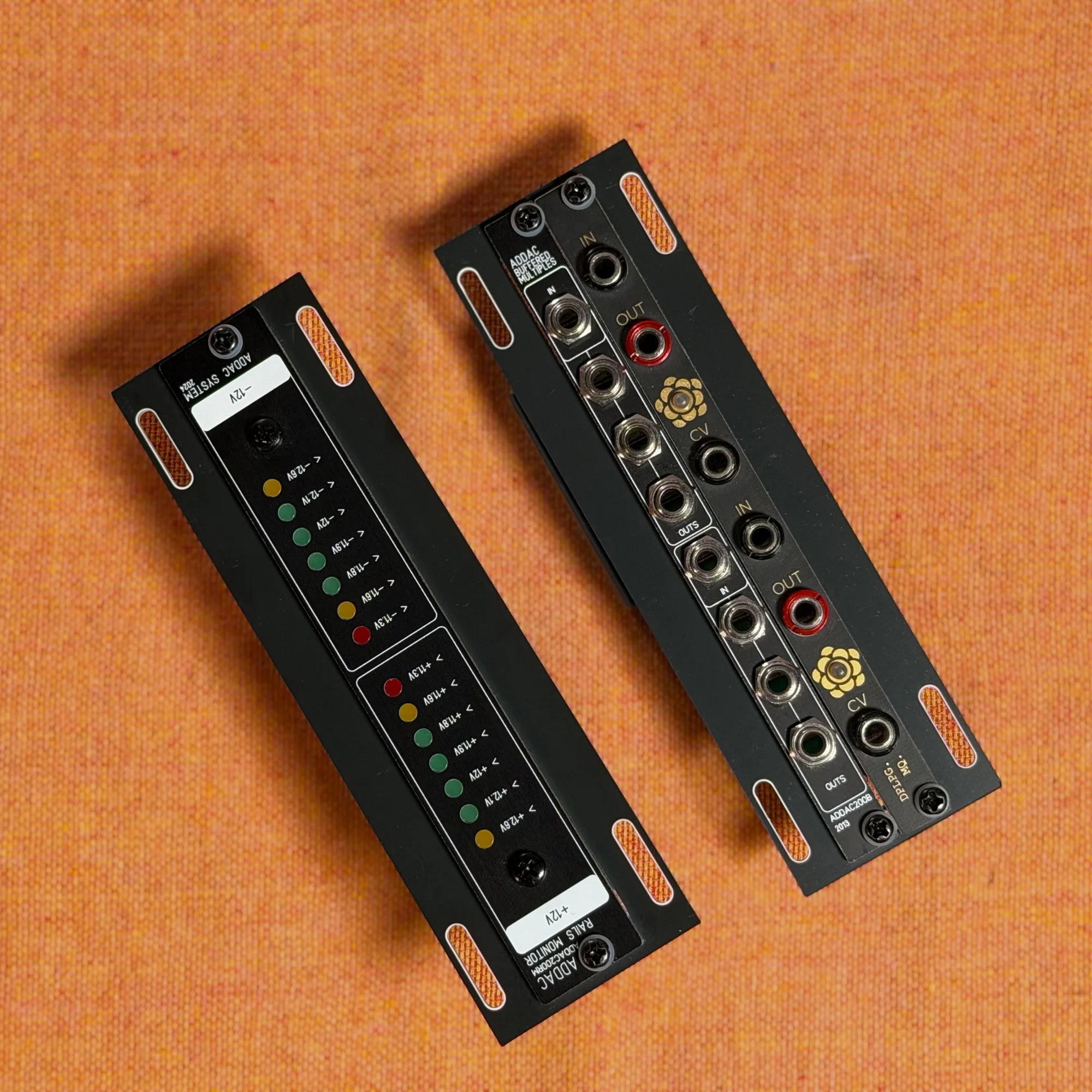

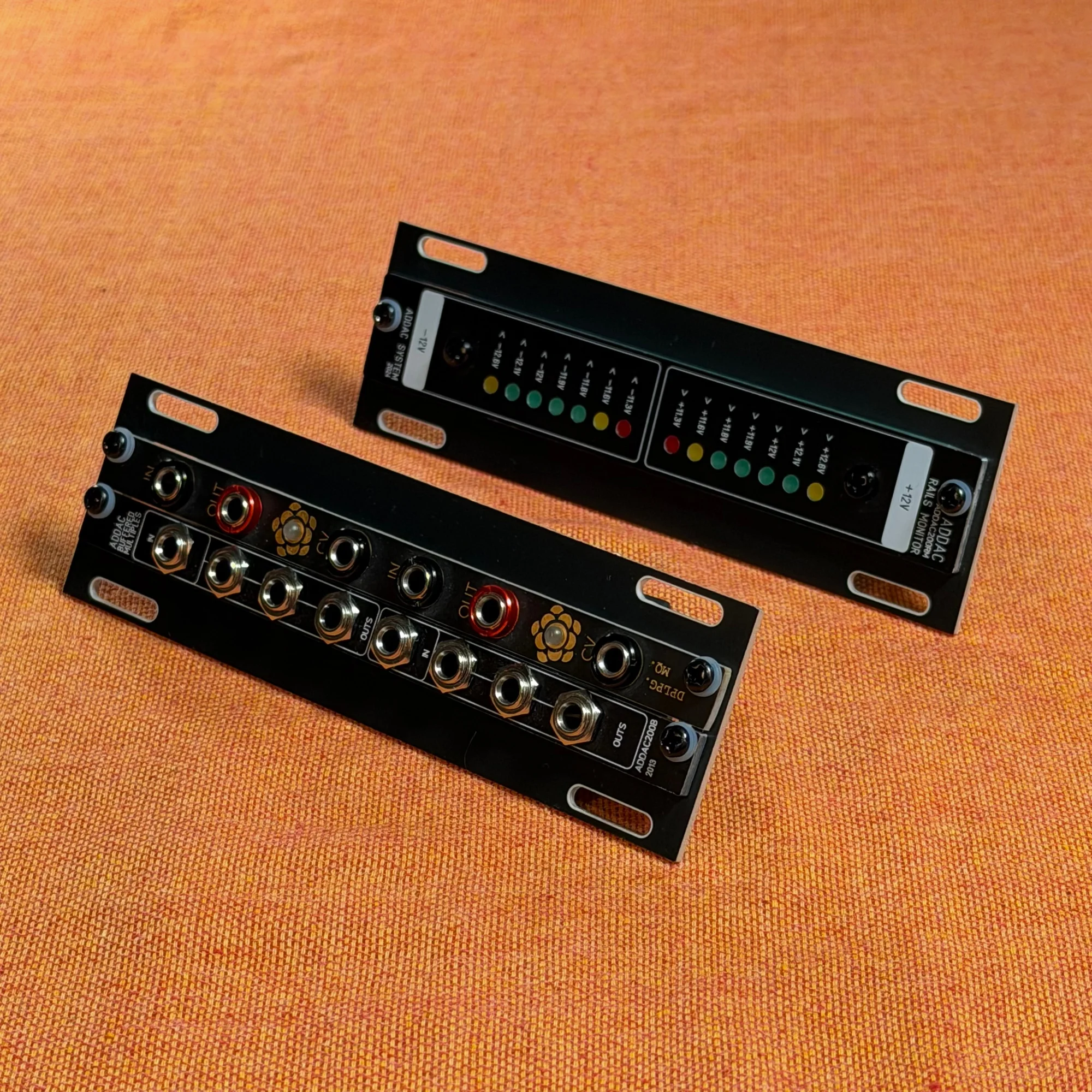

設置可能なモジュールサイズの目安は以下です。

• 4HPモジュール × 1
• 3HPモジュール × 1
• 2HPモジュール × 2

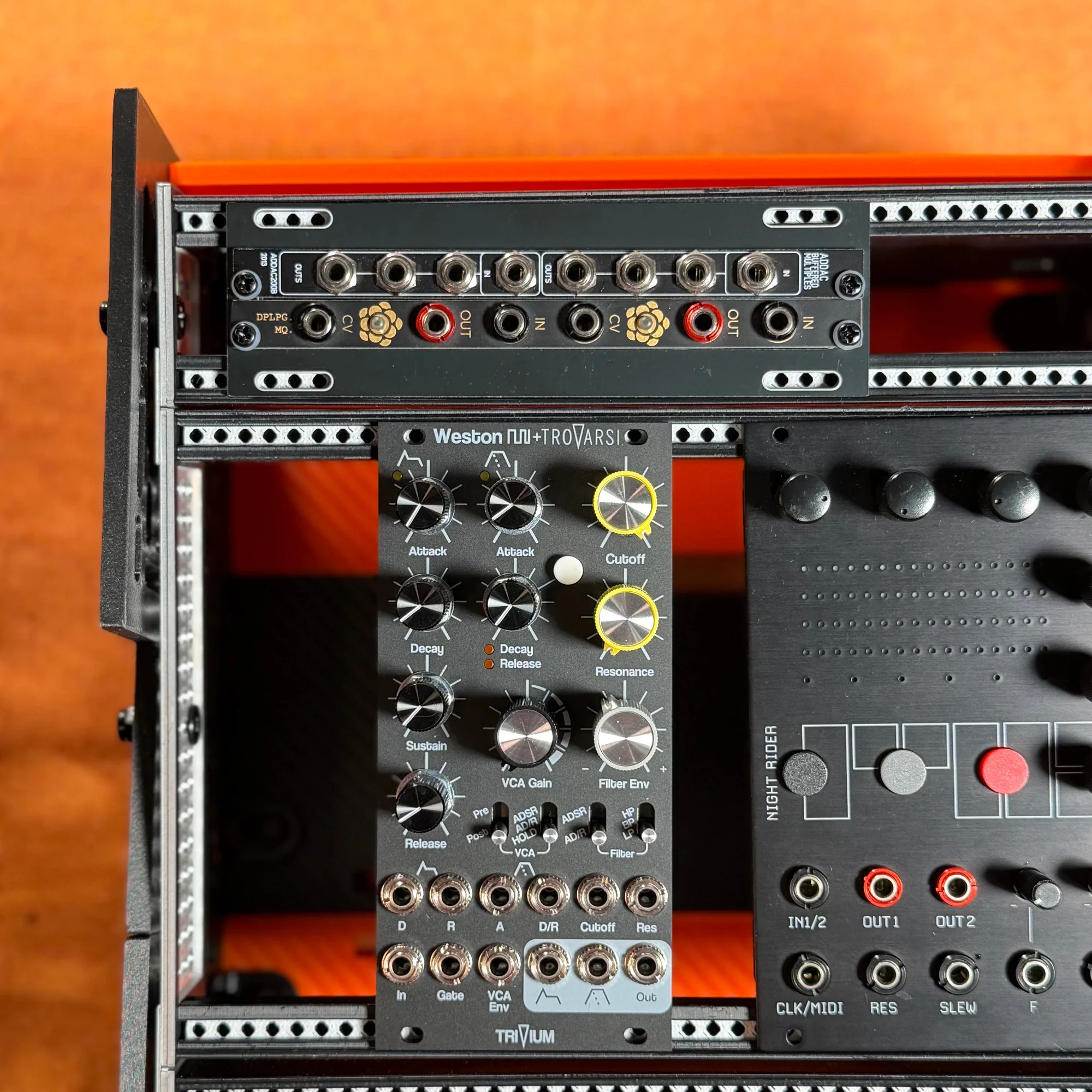

ケースに1U段はあるけれど、1Uモジュールを持っていない／買い揃えるのが大変、といった場面で、空いている1Uスロットを普段使いの3Uモジュールで活用出来るようになります。

セット内容#

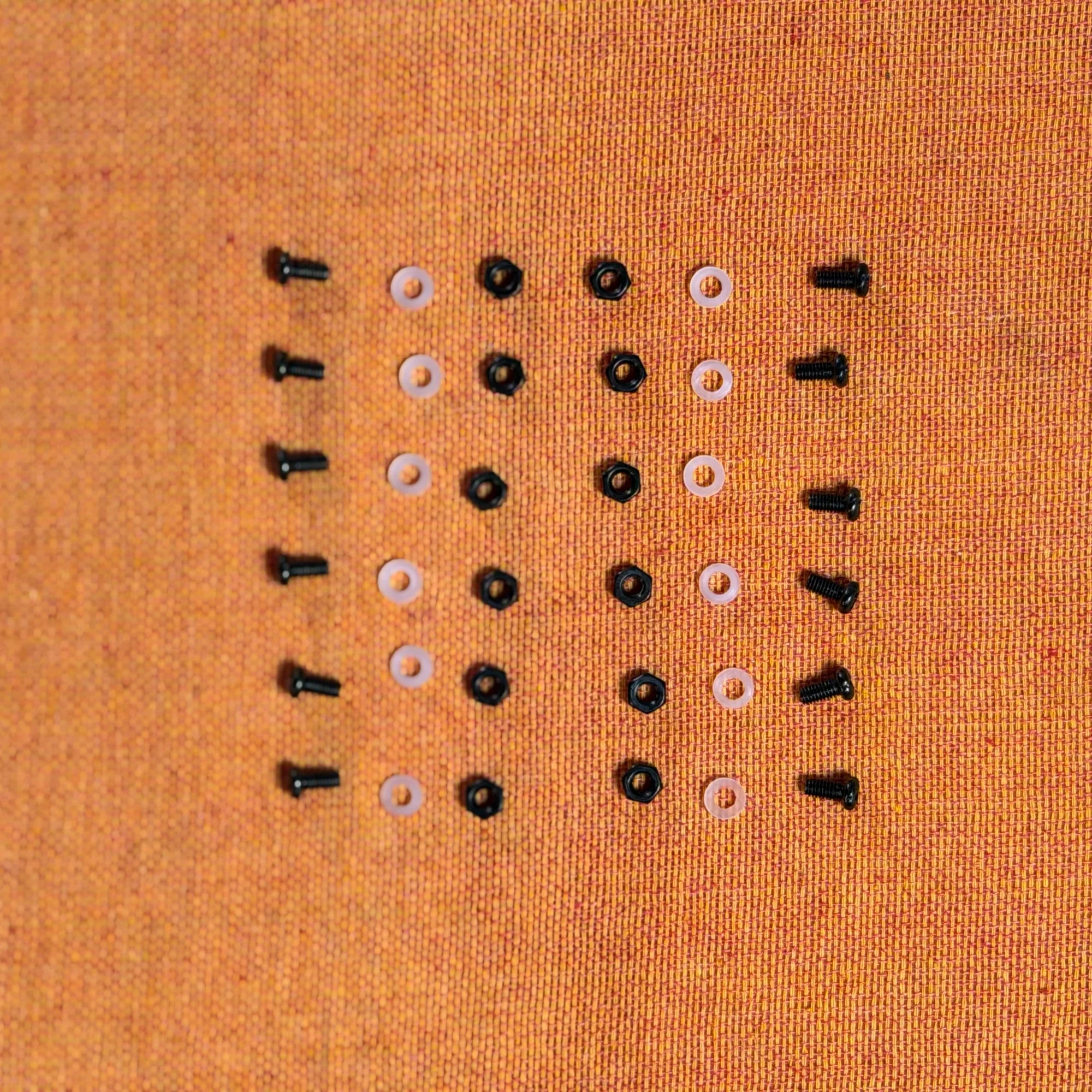

本商品の内容物は以下です。

• パネル × 3
• M3 ネジ × 12
• M3 プラスチックワッシャ × 12
• M3 ナット × 12

取り付け方法#

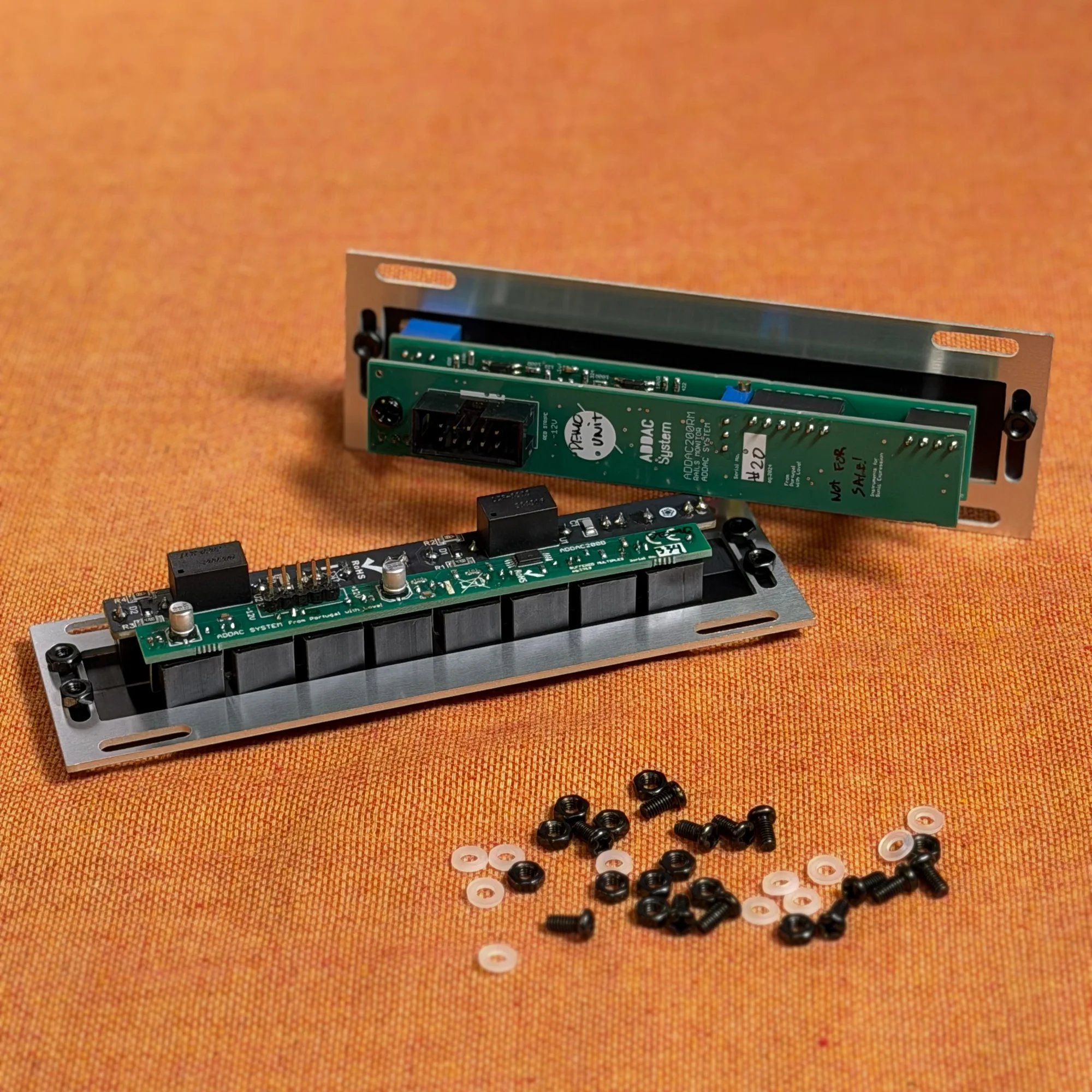

本製品は、横に長く空いている穴部分へ、3Uモジュールを取り付けて使用します。このパネル自体にはネジを止めるタップ（ネジを支える形状の溝）がありません。このため、付属のネジとナットを使用し、裏側でネジをナットで固定し、使用してください。

1Uフォーマットについて#

ユーロラックモジュラーにおける1Uフォーマットには、いくつか規格が存在します。本商品はIntellijelフォーマットの1U（高さ39.65mm）に対応しています。

• ✅ Intellijel 1U（39.65mm）: 対応
• ❌ Pulplogic / Doepfer 1U（43.2mm）: 非対応

日本国内で1U段を使われている方の多くはIntellijelフォーマットを採用されているかと思いますが、購入後の返品トラブル防止のため、念のためご確認頂けますようお願い致します。

この商品の開発について#

本製品は、実は販売の1年以上前から作っていましたが、寸法を間違えて大量に作ってしまい、悲しみと共にそのまま放置されていました……。ようやく寸法を修正し、その間に経験した開発を元により柔軟なモジュール留め穴に進化。（といっても私しか知り得ませんが）

このコンバーターパネルは、いつもブランクパネルを作っているノウハウで作成されています。余りがちな1Uスロットを有効に活用できるものかと思いますので、是非お役立てください。
