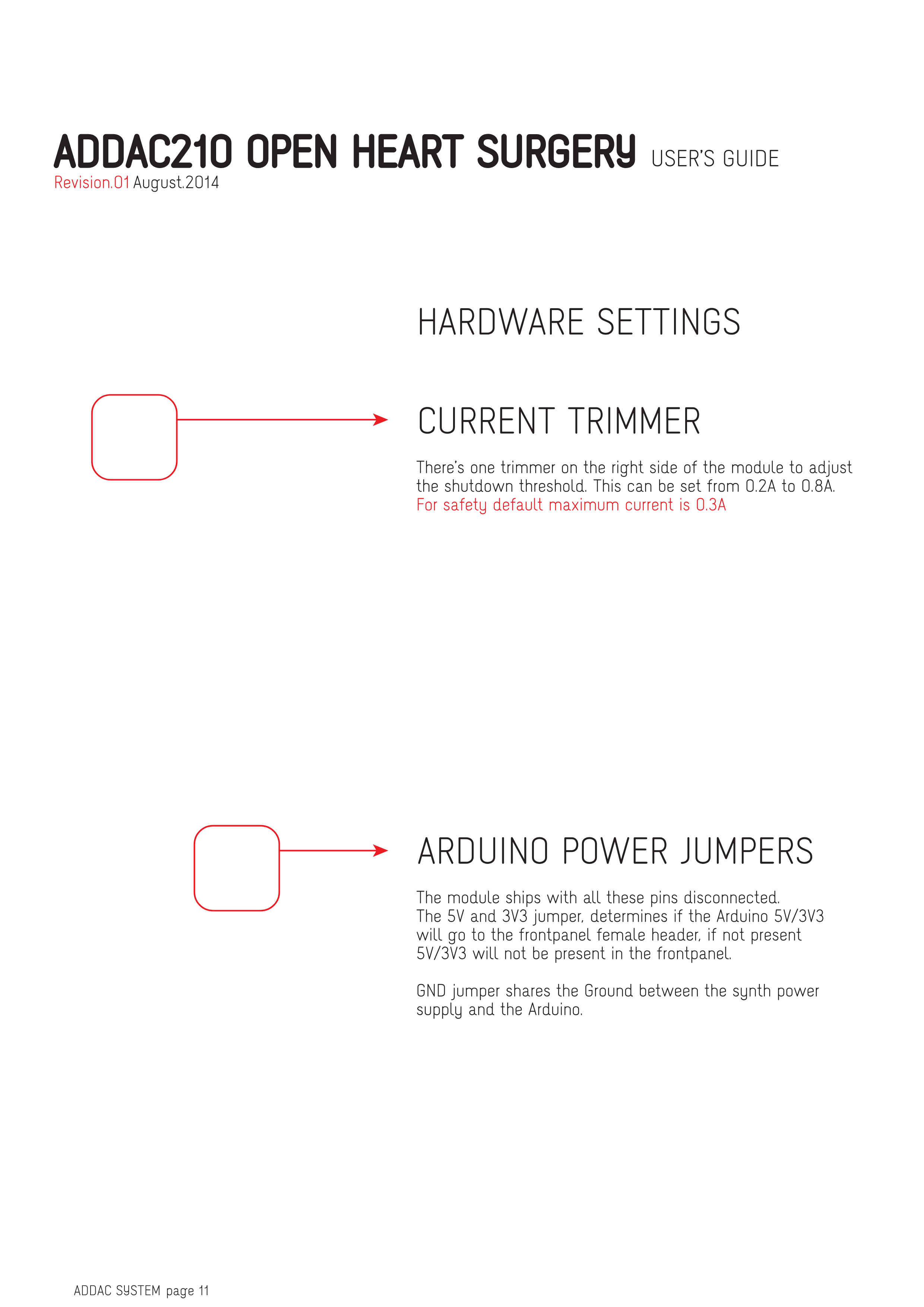

HARDWARE SETTINGS

CURRENT TRIMMER

モジュール右側に、シャットダウン閾値を調整するためのトリマーが1つあります。これは0.2Aから0.8Aの間で設定できます。 安全のため、デフォルトの最大電流は0.3Aに設定されています。

ARDUINO POWER JUMPERS

モジュールは、これらのピンがすべて未接続の状態で出荷されます。

5Vおよび3V3ジャンパーは、ArduinoのI. 5V/3V3をフロントパネルのメスヘッダーに供給するかどうかを決定します。ジャンパーが接続されていない場合、5V/3V3はフロントパネルに供給されません。

GNDジャンパーは、シンセサイザー電源とArduino間でグラウンドを共有します。
