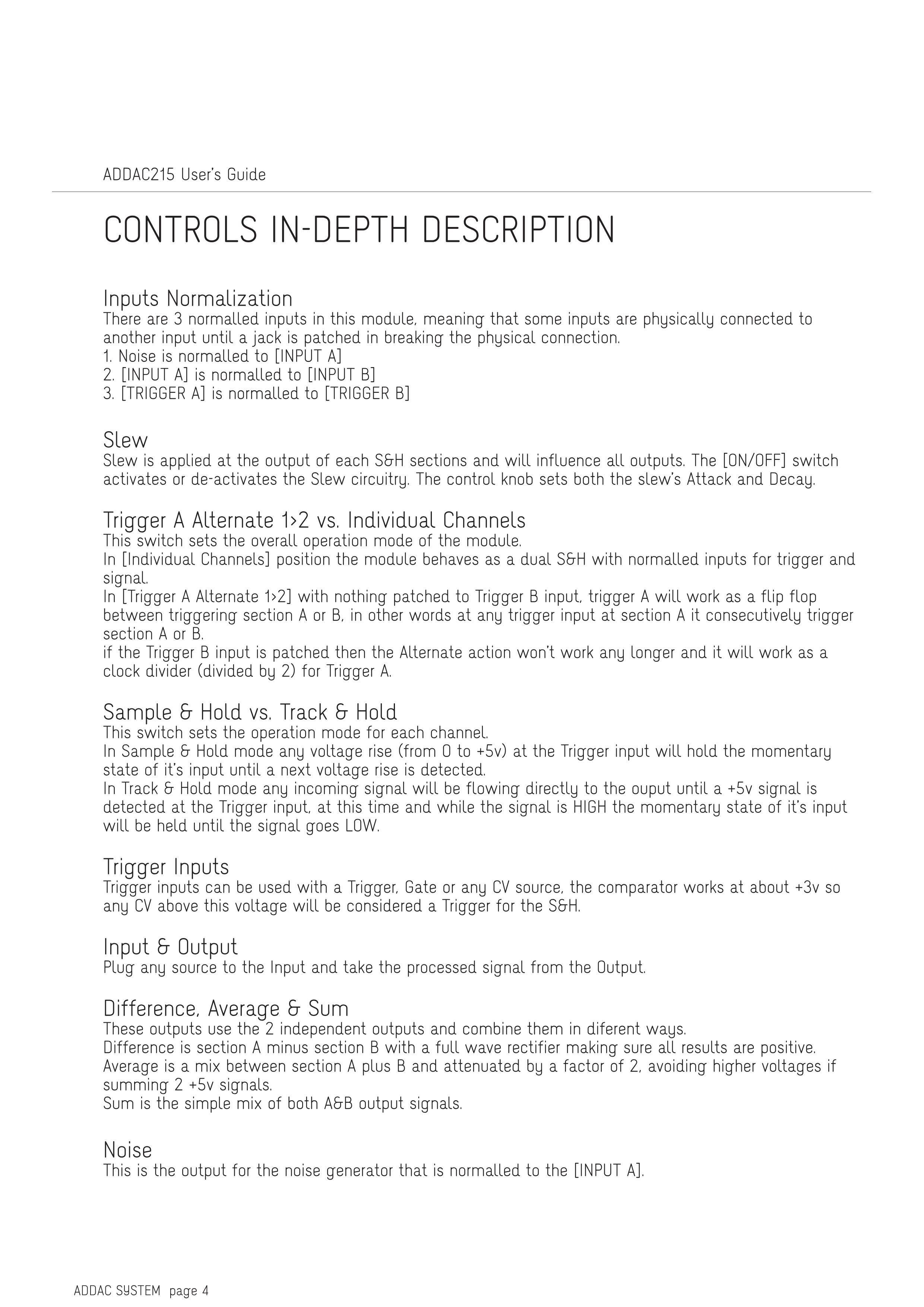

Page 4: Page 4

コントロールの詳細説明

入力のノーマリング

このモジュールには3つのノーマル接続された入力があり、ジャックが挿入されて物理的な接続が切断されるまで、一部の入力が物理的に別の入力に接続されていることを意味します。

  1. NoiseはINPUT Aにノーマル接続されています

  2. INPUT AはINPUT Bにノーマル接続されています

  3. TRIGGER AはTRIGGER Bにノーマル接続されています

Slew

Slewは各S&Hセクションの出力に適用され、すべての出力に影響を与えます。ON/OFFスイッチでSlew回路を有効化または無効化します。コントロールノブでSlewのAttackとDecayの両方を設定します。

Trigger A Alternate 1>2 vs. Individual Channels

このスイッチはモジュールの全体的な動作モードを設定します。

Individual Channelsの位置では、モジュールはトリガーと信号の入力がノーマル接続されたデュアルS&Hとして動作します。

Trigger A Alternate 1>2の位置で、Trigger B入力に何も接続されていない場合、Trigger AはセクションAまたはBをトリガーするフリップフロップとして動作します。つまり、セクションAへのトリガー入力があると、セクションAまたはBを連続的にトリガーします。

Trigger B入力が接続されている場合、Alternate動作は機能しなくなり、Trigger Aのクロック分周器(2分周)として動作します。

Sample & Hold vs. Track & Hold

このスイッチは各チャンネルの動作モードを設定します。

Sample & Holdモードでは、Trigger入力での電圧上昇(0Vから+5V)により、次の電圧上昇が検出されるまで、その入力の瞬間的な状態が保持されます。

Track & Holdモードでは、Trigger入力で+5V信号が検出されるまで、入力信号が直接出力に流れます。この時点で、信号がHIGHの間、入力の瞬間的な状態が信号がLOWになるまで保持されます。

Trigger入力

Trigger入力は、Trigger、Gate、または任意のCVソースで使用できます。コンパレーターは約+3Vで動作するため、この電圧を超えるCVはS&HのTriggerとみなされます。

Input & Output

任意のソースをInputに接続し、処理された信号をOutputから取り出します。

Difference、Average & Sum

これらの出力は2つの独立した出力を使用し、それらをさまざまな方法で組み合わせます。

DifferenceはセクションAマイナスセクションBで、全波整流器を使用してすべての結果が正になるようにします。

AverageはセクションAとBのミックスで、2倍に減衰され、2つの+5V信号を加算した場合により高い電圧になることを回避します。

Sumは両方のA&B出力信号の単純なミックスです。

Noise

これはINPUT Aにノーマル接続されているノイズジェネレーターの出力です。
