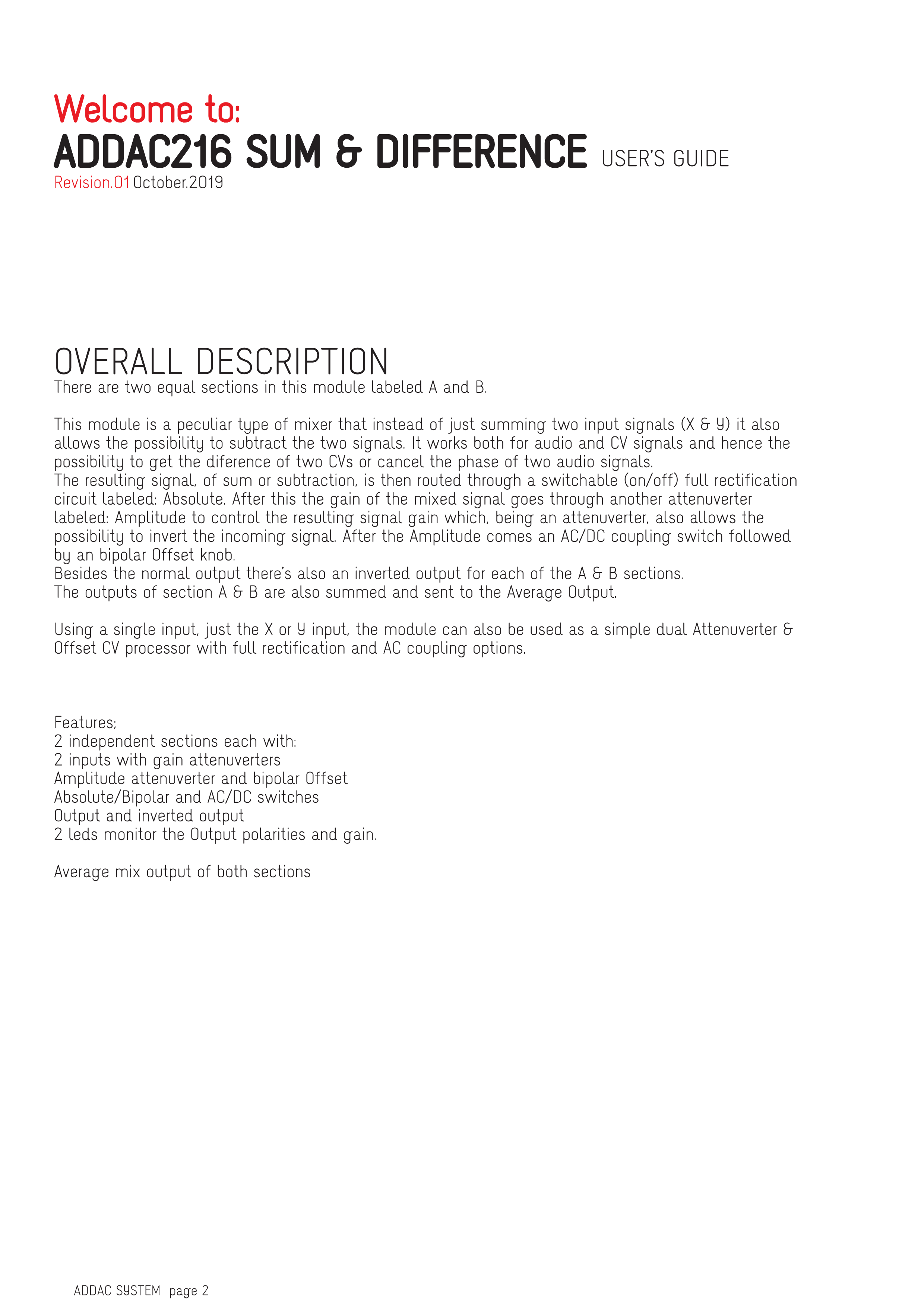

全体的な説明

このモジュールには、AとBとラベル付けされた2つの同一セクションがあります。

このモジュールは、2つの入力信号(X & Y)を単に合計するだけでなく、2つの信号を減算する可能性も提供する特殊なタイプのミキサーです。オーディオ信号とCV信号の両方で動作するため、2つのCVの差分を取得したり、2つのオーディオ信号の位相をキャンセルしたりすることが可能です。

合計または減算の結果信号は、その後、スイッチ可能(on/off)な全波整流回路を通過します。これはAbsoluteとラベル付けされています。この後、ミックスされた信号のゲインは、Amplitudeとラベル付けされた別のアッテニュバーターを通過し、結果信号のゲインをコントロールします。これはアッテニュバーターであるため、入力信号を反転させる可能性も提供します。Amplitudeの後には、AC/DCカップリングスイッチがあり、その後にバイポーラOffsetノブが続きます。

通常の出力に加えて、A & Bセクションのそれぞれに反転出力もあります。

セクションAとBの出力も合算され、Average Outputに送信されます。

単一入力(XまたはY入力のいずれか)を使用すると、このモジュールは、全波整流とACカップリングオプションを備えたシンプルなデュアルアッテニュバーター & Offset CVプロセッサーとしても使用できます。

機能:

2つの独立したセクション、それぞれに: I. ゲインアッテニュバーター付き2入力 II. AmplitudeアッテニュバーターとバイポーラOffset III. Absolute/BipolarおよびAC/DCスイッチ IV. 出力と反転出力 V. 出力の極性とゲインをモニターする2つのLED

両セクションのAverageミックス出力
