ADDAC304 組み立てガイド

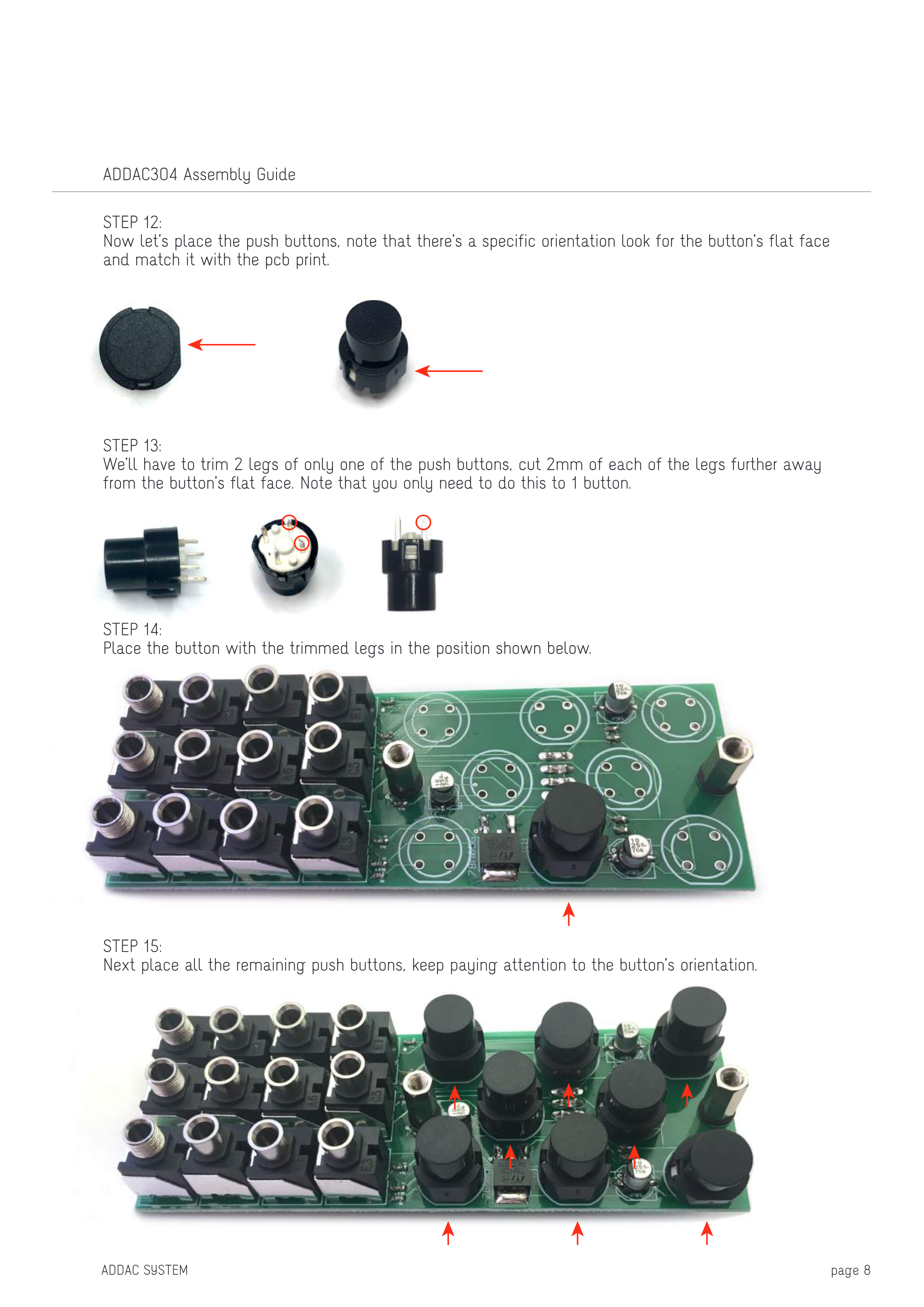

STEP 12:

プッシュボタンを配置しましょう。特定の向きがあることに注意してください。ボタンの平らな面を探して、PCBプリントと合わせてください。

STEP 13:

プッシュボタンのうち1つだけ、2本の足を短くする必要があります。ボタンの平らな面から遠い方の2本の足を、それぞれ2mmずつカットしてください。この処理が必要なのは1つのボタンだけであることに注意してください。

STEP 14:

足を短くしたボタンを、以下に示す位置に配置してください。

STEP 15:

残りのプッシュボタンをすべて配置します。ボタンの向きに引き続き注意してください。
