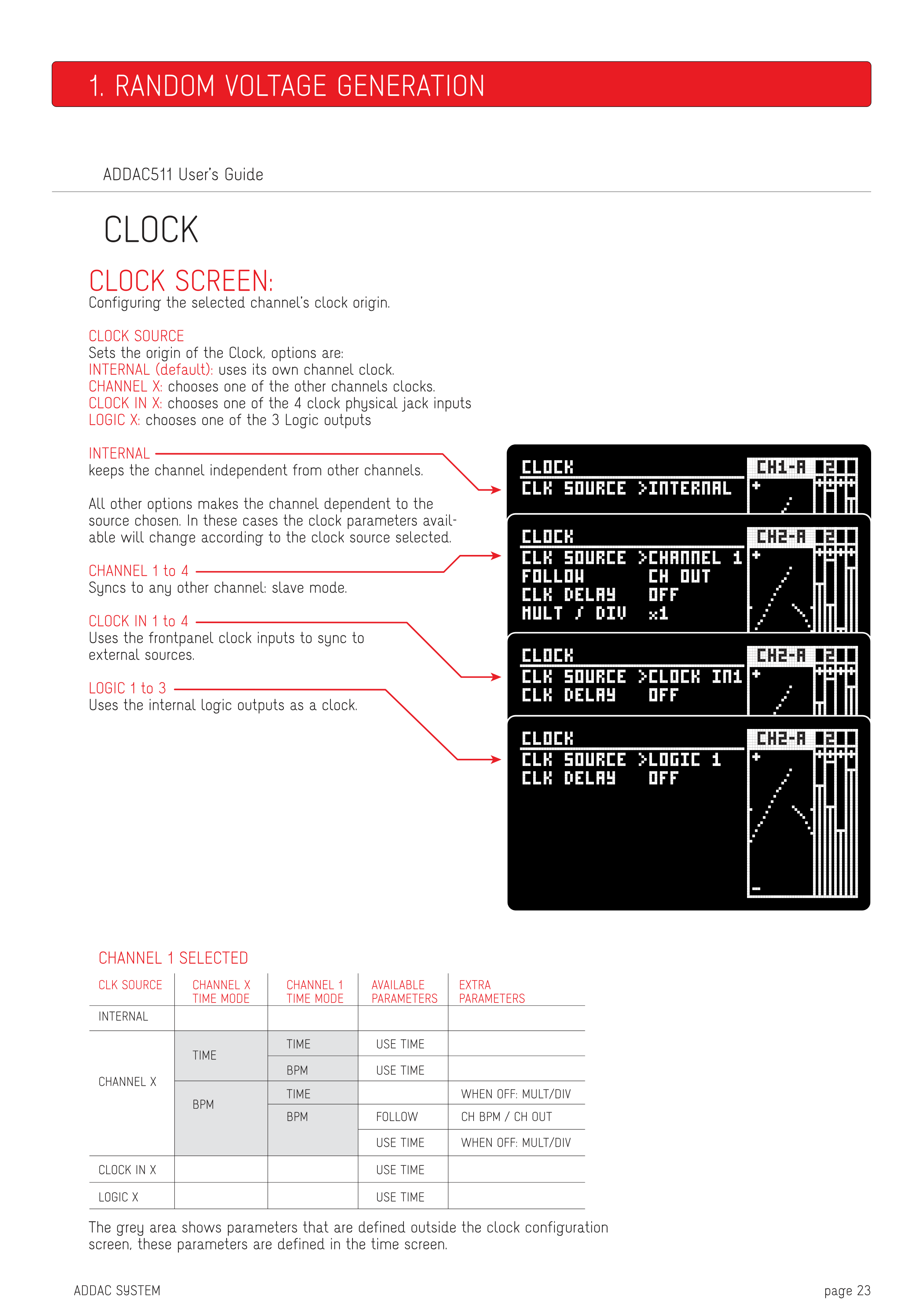

CLOCK

CLOCK SCREEN:

選択したチャンネルのClock入力元を設定します。

CLOCK SOURCE

Clockの入力元を設定します。オプション:

INTERNAL (デフォルト): チャンネル独自のClockを使用します。

CHANNEL X: 他のチャンネルのいずれかのClockを選択します。

CLOCK IN X: 4つの物理的なClockジャック入力のいずれかを選択します。

LOGIC X: 3つのLogic出力のいずれかを選択します。

INTERNAL

チャンネルを他のチャンネルから独立させます。

他のすべてのオプションでは、チャンネルが選択したソースに依存するようになります。これらの場合、使用可能なClockパラメーターは選択したClockソースに応じて変わります。

CHANNEL 1 to 4

他のチャンネルに同期します: スレーブモード。

CLOCK IN 1 to 4

フロントパネルのClock入力を使用して外部ソースに同期します。

LOGIC 1 to 3

内部のLogic出力をClockとして使用します。

グレーエリアはClock設定画面外で定義されているパラメーターを示しています。これらのパラメーターはTimeスクリーンで定義されます。

Clock Sourceパラメーター構成:

CLK SOURCE
├── INTERNAL
│   ├── TIME
│   ├── BPM
│   └── TIME MODE
├── CHANNEL X
│   ├── TIME (USE TIMEまたはMULT/DIV)
│   ├── BPM (CH BPM / CH OUT)
│   ├── TIME MODE (CHANNEL 1)
│   └── FOLLOW
├── CLOCK IN X
│   ├── USE TIME
│   └── BPM
└── LOGIC X
    ├── USE TIME
    └── TIME

CHANNEL 1が選択されています

利用可能なパラメーターと追加パラメーター
