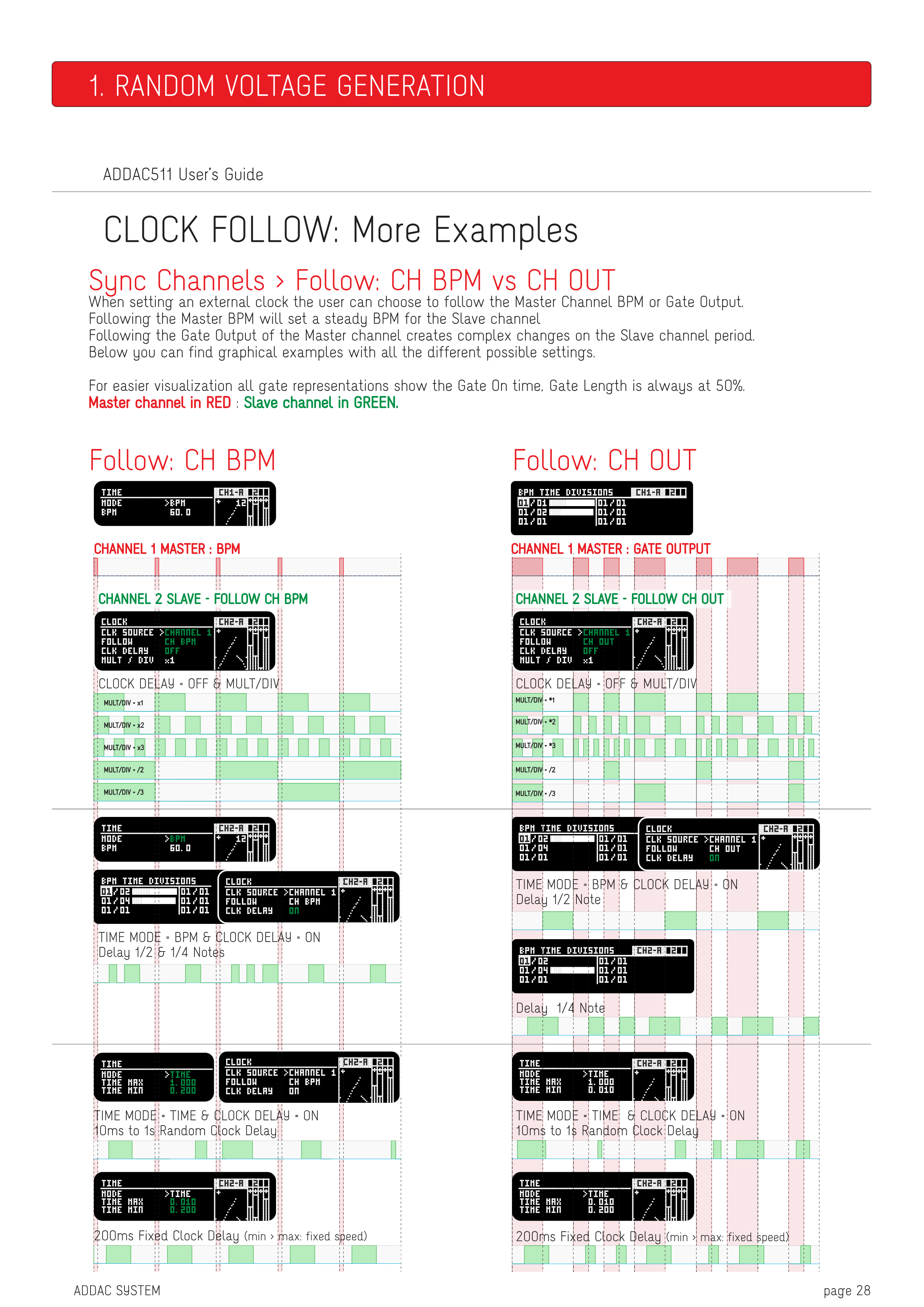

CLOCK FOLLOW: より多くの例
ADDAC511 ユーザーズガイド
Sync Channels > Follow: CH BPM vs CH OUT
外部クロックを設定する際、ユーザーはMaster ChannelのBPMまたはGate Outputをフォローするかを選択できます。
Master BPMをフォローすると、Slaveチャンネルに安定したBPMが設定されます。
Master ChannelのGate Outputをフォローすると、Slaveチャンネルの周期に複雑な変化が生じます。
以下に、すべての異なる設定での図解例を示します。
視認性を高めるため、すべてのゲート表示はGate On時間を示しており、Gate Lengthは常に50%です。
Masterチャンネルは赤色：Slaveチャンネルは緑色。
CHANNEL 1 MASTER: BPM
CLOCK DELAY = OFF & MULT/DIV
MULT/DIV = *1
MULT/DIV = *3
MULT/DIV = *2
MULT/DIV = /3
MULT/DIV = /2
CHANNEL 1 MASTER: GATE OUTPUT
CLOCK DELAY = OFF & MULT/DIV
MULT/DIV = x1
MULT/DIV = /2
MULT/DIV = /3
MULT/DIV = x2
MULT/DIV = x3
CHANNEL 2 SLAVE - FOLLOW CH BPM
Follow: CH BPM
TIME MODE = BPM & CLOCK DELAY = ON
Delay 1/2 & 1/4 Notes
TIME MODE = TIME & CLOCK DELAY = ON
10ms to 1s Random Clock Delay
200ms Fixed Clock Delay (min > max: 固定速度)
CHANNEL 2 SLAVE - FOLLOW CH OUT
Follow: CH OUT
TIME MODE = BPM & CLOCK DELAY = ON
Delay 1/2 Note
Delay 1/4 Note
TIME MODE = TIME & CLOCK DELAY = ON
10ms to 1s Random Clock Delay
200ms Fixed Clock Delay (min > max: 固定速度)
