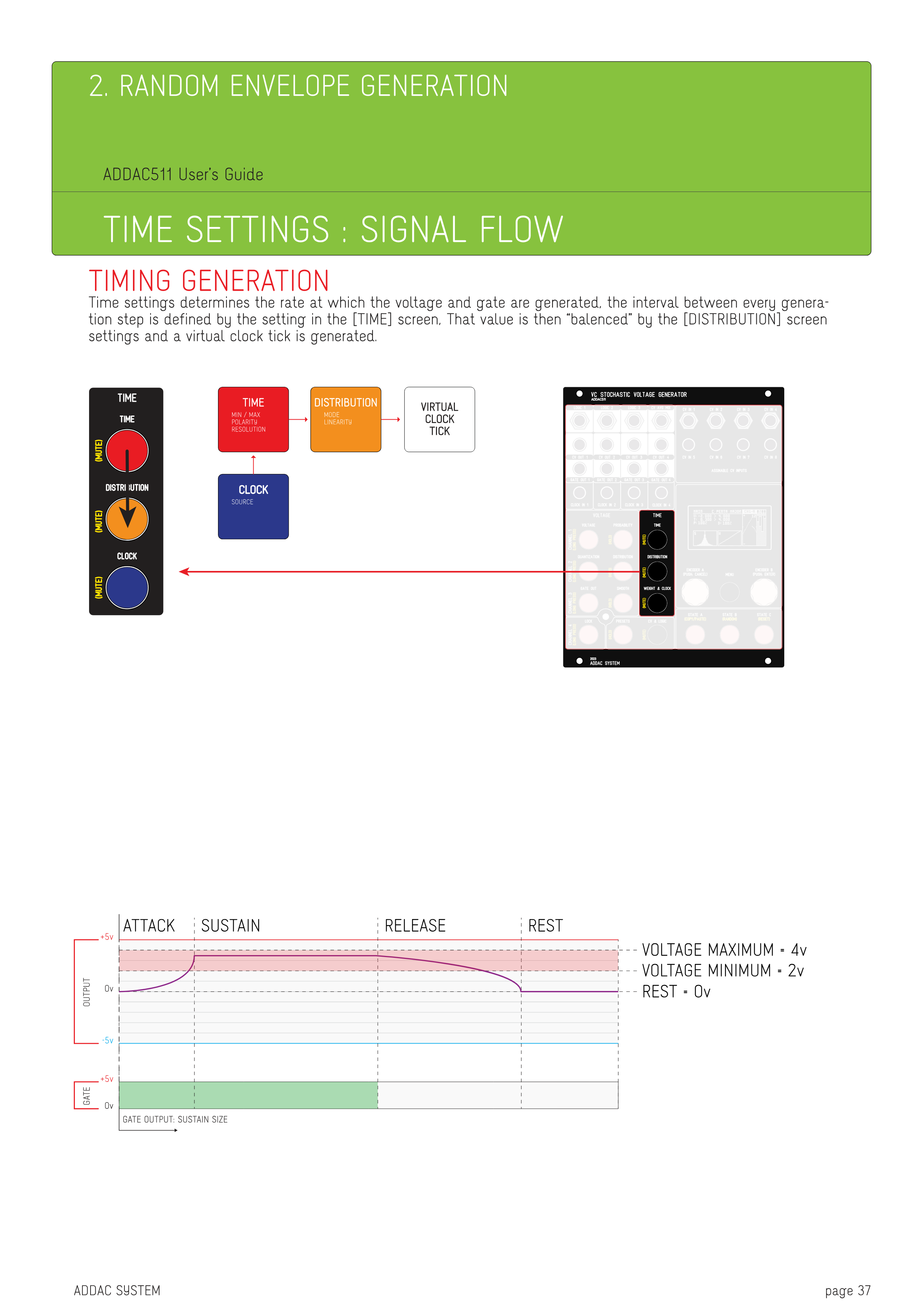

- RANDOM ENVELOPE GENERATION
TIME SETTINGS : SIGNAL FLOW
TIMING GENERATION
Time設定は、電圧とGateが生成される速度を決定します。各生成ステップ間の間隔は[TIME]画面の設定で定義されます。その値は[DISTRIBUTION]画面の設定によって「バランス」が取られ、仮想クロックティックが生成されます。
信号フローチャート:
TIME → MIN / MAX → POLARITY → RESOLUTION → CLOCK SOURCE → DISTRIBUTION → MODE → LINEARITY → VIRTUAL CLOCK TICK
GATE出力: サステインサイズ
Gate出力は以下のフェーズで構成されます:
- ATTACK → SUSTAIN → RELEASE → REST
Gate信号:
- 最大値: +5v
- 最小値: 0v
- Rest: 0v
出力電圧例:
- 電圧最小値 = 2v
- 電圧最大値 = 4v
- Rest = 0v
出力電圧範囲: -5v ~ +5v
