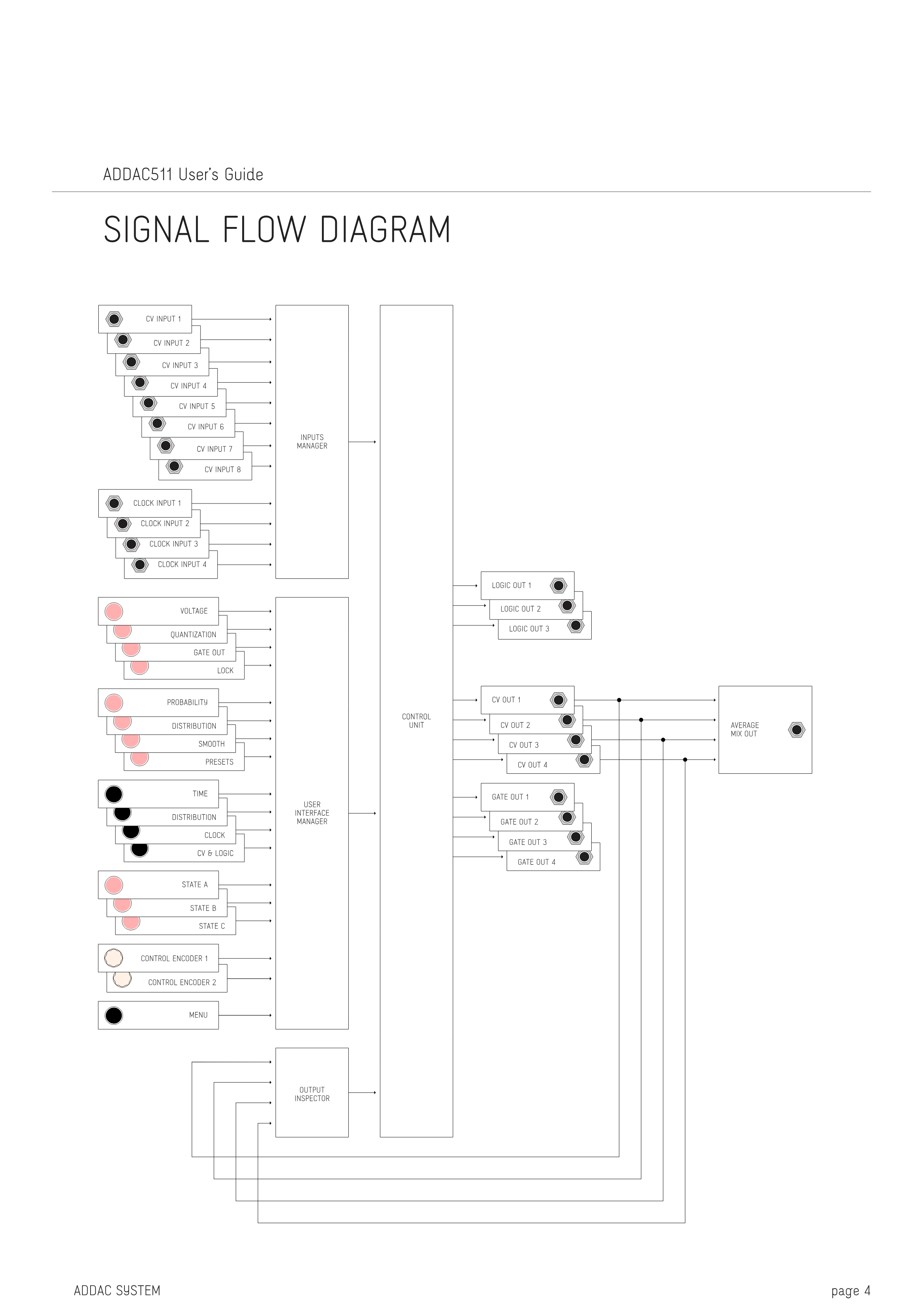

シグナルフローダイアグラム

入力

CV INPUT 1

CV INPUT 2

CV INPUT 3

CV INPUT 4

CV INPUT 5

CV INPUT 6

CV INPUT 7

CV INPUT 8

CLOCK INPUT 1

CLOCK INPUT 2

CLOCK INPUT 3

CLOCK INPUT 4

CONTROL ENCODER 1

CONTROL ENCODER 2

コントロールユニット

CV & LOGIC

CLOCK

DISTRIBUTION

TIME

PROBABILITY

DISTRIBUTION

SMOOTH

プリセット

STATE A

STATE B

STATE C

ユーザーインターフェースマネージャー

MENU

INSPECTOR

LOCK

出力マネージャー

CV OUT 1

CV OUT 2

CV OUT 3

CV OUT 4

GATE OUT 1

GATE OUT 2

GATE OUT 3

GATE OUT 4

LOGIC OUT 1

LOGIC OUT 2

LOGIC OUT 3

AVERAGE MIX OUT

QUANTIZATION

VOLTAGE

GATE OUT
