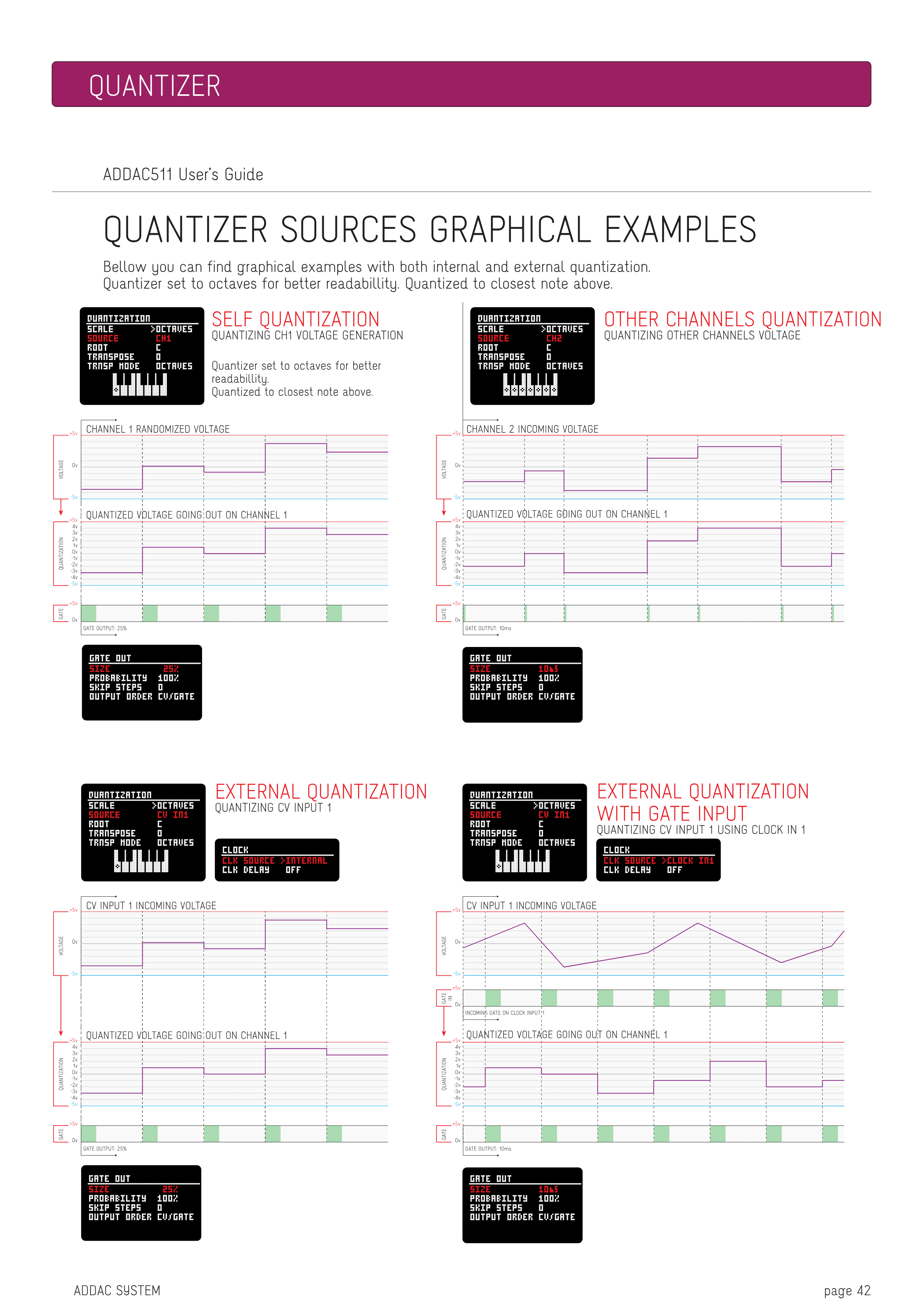

QUANTIZER SOURCES グラフィカル例

以下は、内部および外部quantizationの両方のグラフィカル例です。

読みやすさのため、Quantizerはオクターブに設定されています。最も近い上の音にquantizeされます。

SELF QUANTIZATION

CH1 VOLTAGE生成をQuantize

• CHANNEL 1 RANDOMIZED VOLTAGE: ランダム化された電圧入力
• QUANTIZED VOLTAGE GOING OUT ON CHANNEL 1: Channel 1から出力されるquantize済み電圧
• GATE OUTPUT: 25%

OTHER CHANNELS QUANTIZATION

他のChannelsの電圧をQuantize

• CHANNEL 2 INCOMING VOLTAGE: Channel 2からの入力電圧
• QUANTIZED VOLTAGE GOING OUT ON CHANNEL 1: Channel 1から出力されるquantize済み電圧
• GATE OUTPUT: 10ms

読みやすさのため、Quantizerはオクターブに設定されています。最も近い上の音にquantizeされます。

EXTERNAL QUANTIZATION

CV INPUT 1をQuantize

• CV INPUT 1 INCOMING VOLTAGE: CV Input 1からの入力電圧
• QUANTIZED VOLTAGE GOING OUT ON CHANNEL 1: Channel 1から出力されるquantize済み電圧
• GATE OUTPUT: 25%

EXTERNAL QUANTIZATION WITH GATE INPUT

CLOCK IN 1を使用してCV INPUT 1をQuantize

• CV INPUT 1 INCOMING VOLTAGE: CV Input 1からの入力電圧
• INCOMING GATE ON CLOCK INPUT 1: Clock Input 1への入力Gate信号
• QUANTIZED VOLTAGE GOING OUT ON CHANNEL 1: Channel 1から出力されるquantize済み電圧
• GATE OUTPUT: 10ms
