ADDAC713 STEREO DISCRETE MIXER ユーザーガイド

August.2022 Revision.01

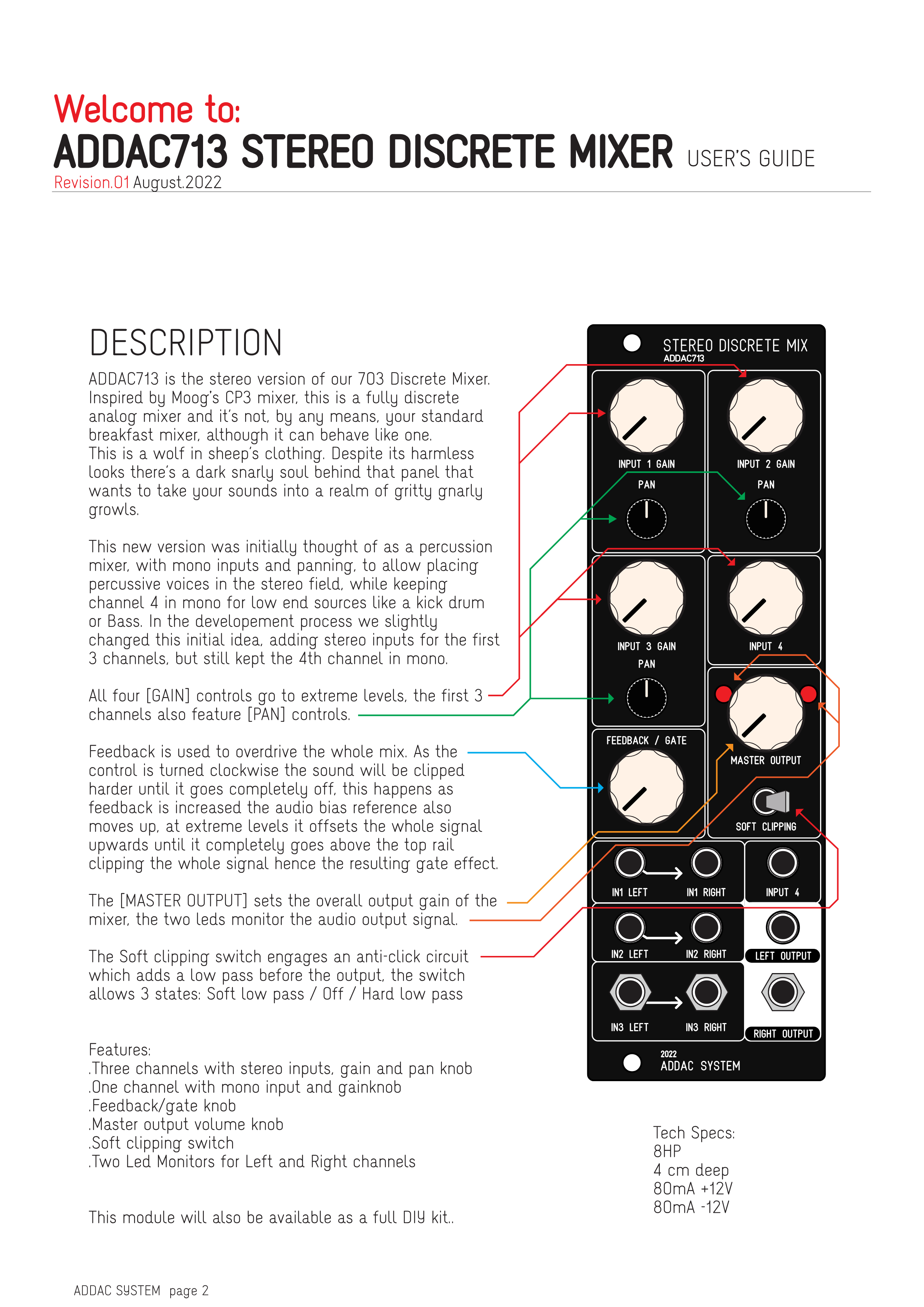

Welcome to:

製品説明

ADDAC713は、当社の703 Discrete Mixerのステレオバージョンです。

MoogのCP3ミキサーにインスパイアされたこのモジュールは、完全にディスクリート回路で構成されたアナログミキサーであり、決して一般的な標準的なミキサーではありません。しかし、そのように動作させることもできます。

これは羊の皮を被った狼です。その無害な外観にもかかわらず、パネルの裏側には、あなたのサウンドをグリッティでザラついたグロウルの領域へと連れて行きたいと願う、暗くうなり声を上げる魂が潜んでいます。

この新バージョンは当初、パーカッションミキサーとして構想されました。モノ入力とパンニングを備え、パーカッシブな音声をステレオフィールドに配置できるようにしながら、チャンネル4はキックドラムやベースなどの低域ソースのためにモノのままにしておくというものでした。開発過程で、この初期のアイデアをわずかに変更し、最初の3つのチャンネルにステレオ入力を追加しましたが、4番目のチャンネルはモノのままにしました。

4つの[GAIN]コントロールはすべて極端なレベルまで上げることができ、最初の3つのチャンネルには[PAN]コントロールも備えています。

Feedbackは、ミックス全体をオーバードライブさせるために使用されます。コントロールを時計回りに回すと、サウンドはより強くクリップされ、最終的には完全にオフになります。これは、フィードバックが増加するにつれてオーディオバイアス基準も上昇し、極端なレベルでは信号全体を上方向にオフセットし、信号全体が上部レールを完全に超えて全信号をクリップすることで、結果としてゲート効果が生じるためです。

[MASTER OUTPUT]は、ミキサーの全体的な出力ゲインを設定します。2つのLEDがオーディオ出力信号をモニターします。

Soft clippingスイッチは、アンチクリック回路を有効にし、出力前にローパスフィルターを追加します。スイッチは3つの状態を切り替えることができます：Soft low pass / Off / Hard low pass

機能：

.ステレオ入力、GAINおよびPANノブを備えた3つのチャンネル .モノ入力とGAINノブを備えた1つのチャンネル .Feedback/GATEノブ .MASTER OUTPUTボリュームノブ .Soft clippingスイッチ .LeftおよびRightチャンネル用の2つのLEDモニター

このモジュールは、フルDIYキットとしても入手可能です。

技術仕様：

8HP 4cm深さ 80mA +12V 80mA -12V
