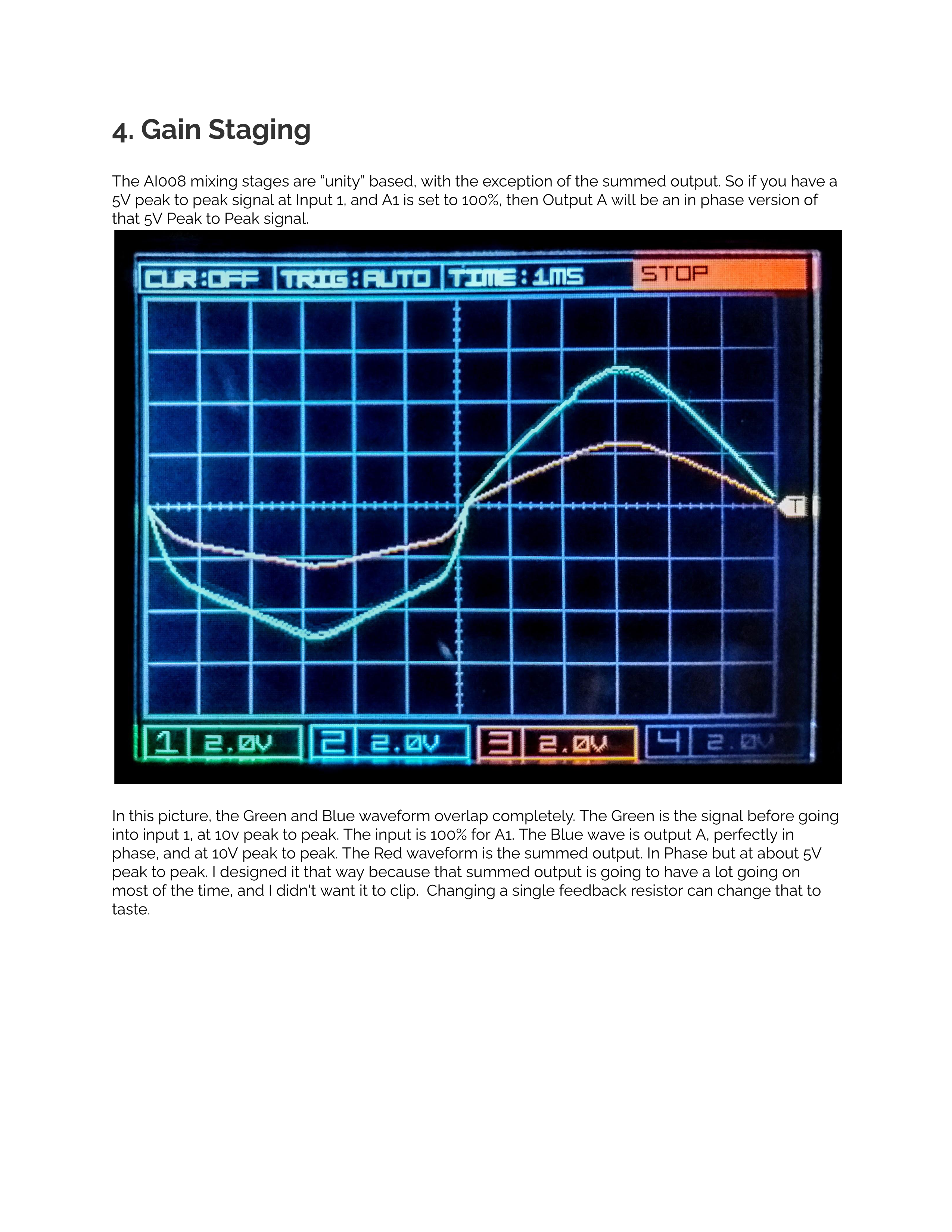

- ゲインステージング
AI008のミキシングステージは「ユニティ」ベースで設計されていますが、サム出力は例外です。つまり、Input 1に5V peak to peakの信号があり、A1が100%に設定されている場合、Output Aはその5V peak to peak信号の同位相バージョンになります。
この画像では、緑と青の波形が完全に重なっています。緑はInput 1に入る前の信号で、10V peak to peakです。入力のA1は100%です。青い波はOutput Aで、完全に同位相で10V peak to peakです。赤い波形はサム出力です。同位相ですが約5V peak to peakです。私がこのように設計したのは、サム出力はほとんどの場合多くの信号が混ざるため、クリッピングを避けたかったからです。フィードバック抵抗を1つ変更することで、好みに合わせて変更できます。
