Program : Oscilloscope

オシロスコープは、電気エンジニアにとって望遠鏡が天文学者にとってそうであるように、調査対象を目で見て確認するためのツールです。そして、Eurorackユーザーである以上、好むと好まざるとにかかわらず、ある程度は電気エンジニアになる必要があります。（なぜかというと、さまざまな回路（モジュール）に電源を供給し、配線して複雑なシステム（あなたのラック）を構築することで信号を生成するため、電圧、抵抗、PCB、オシロスコープといったEEの概念がいずれはあなたの語彙に入り込んでくるからです。）

オシロスコープの主な機能は、DATAのものも他のものも同様に、電圧の振幅を時間に対して2Dグラフで表示することです。Y軸に振幅、X軸に時間を取ります。このシンプルな表示から多くの情報を引き出し、さまざまな疑問に答えることができます。モジュールの動作を基本的に理解すること（自分のエンベロープの形は実際どうなっているのか？）から、周波数変調や位相キャンセルといった興味深いトピックの探求まで対応できます。

ただし、オシロスコープは、特にデジタル・ストレージ・オシロスコープ（DSO）は、見た目よりも扱いが難しいことがあります。実際、初めてDSOを入手して触り始めたとき、壊れていると思ったほどです。実際には問題なく、DSOの仕組みをきちんと理解するための時間が必要だっただけでした。望遠鏡の位置合わせやピント調整と同じように、オシロスコープの設定を調整して、求める鮮明で正確な画像を得る必要があります。

以降のページではDATAのスコープの操作について説明し、トリガーやエイリアシングといったオシロスコープ特有の「落とし穴」についても触れます。スコープを初めて使う方には、Tektronixの優れた入門ガイド「XYZs of Oscilloscopes」（Googleで検索してください）や、YouTubeの動画（AdaFruitやEEVBlogに良いものがあります）でスコープの基本概念を確認することを強くお勧めします。

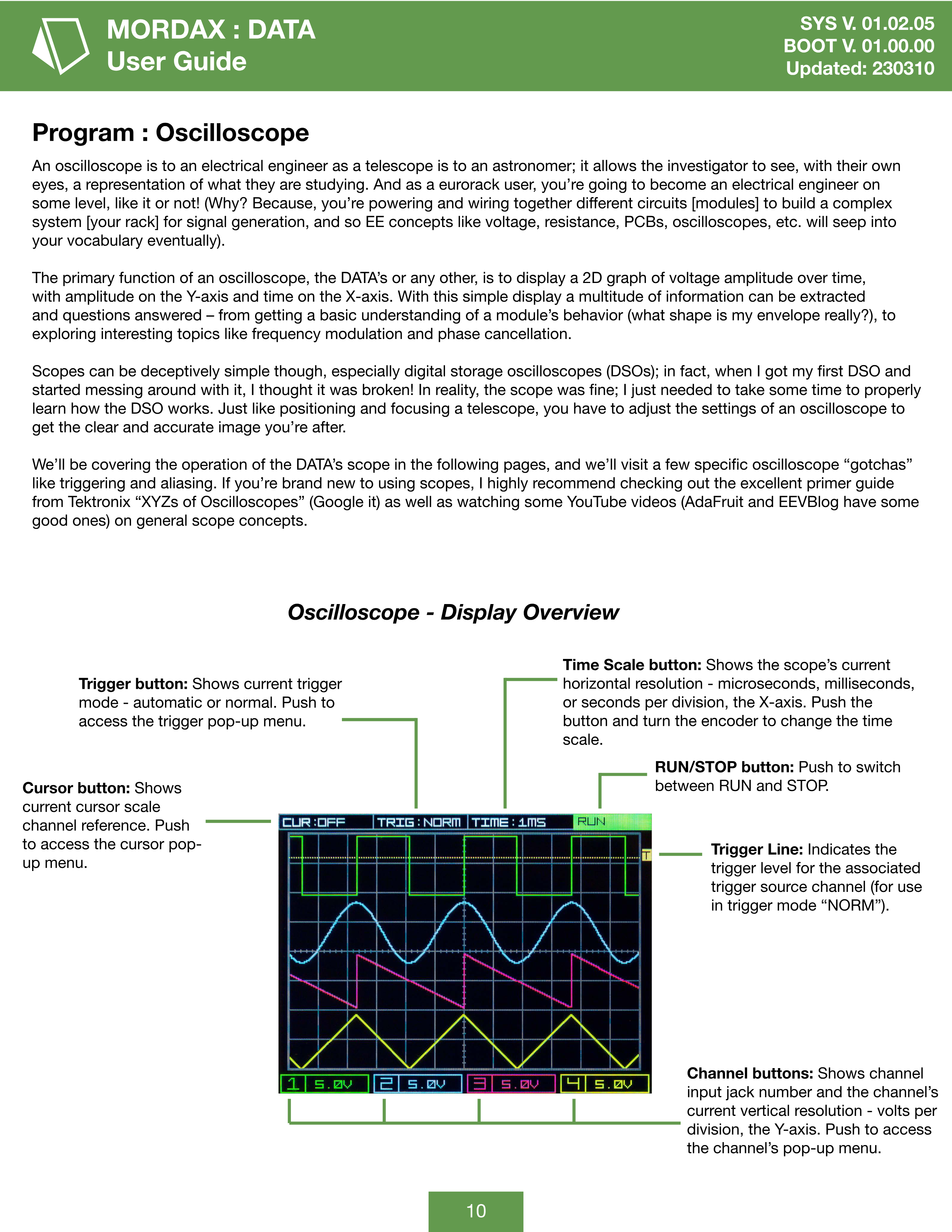

Oscilloscope - Display Overview

Channel buttons（チャンネルボタン）: チャンネルの入力ジャック番号と、現在の垂直分解能（Y軸の1目盛りあたりのボルト数）を表示します。押すとチャンネルのポップアップメニューにアクセスできます。

Cursor button（カーソルボタン）: 現在のカーソルスケールのチャンネル基準を表示します。押すとカーソルのポップアップメニューにアクセスできます。

Trigger button（トリガーボタン）: 現在のトリガーモード（automaticまたはnormal）を表示します。押すとトリガーのポップアップメニューにアクセスできます。

Time Scale button（タイムスケールボタン）: スコープの現在の水平分解能（X軸の1目盛りあたりのマイクロ秒、ミリ秒、または秒）を表示します。ボタンを押してエンコーダーを回すと、タイムスケールを変更できます。

RUN/STOP button（RUN/STOPボタン）: 押すとRUNとSTOPを切り替えます。

Trigger Line（トリガーライン）: 関連するトリガーソースチャンネルのトリガーレベルを示します（トリガーモード「NORM」で使用）。
