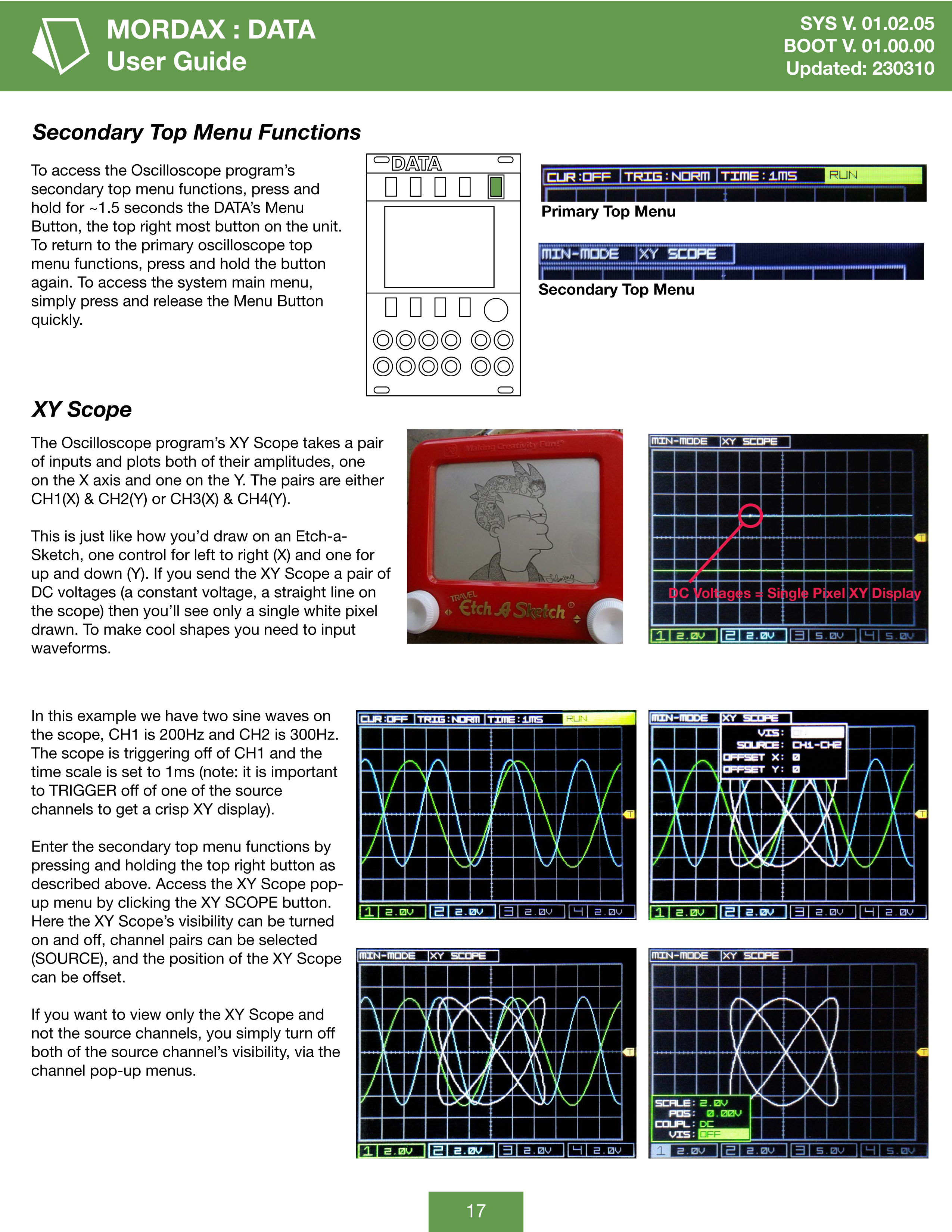

Secondary Top Menu Functions

Oscilloscopeプログラムのセカンダリトップメニュー機能にアクセスするには、DATAのMenu Button（ユニット右上のボタン）を約1.5秒間長押しします。プライマリオシロスコープトップメニュー機能に戻るには、再度ボタンを長押しします。システムのメインメニューにアクセスするには、Menu Buttonをすばやく押して離します。

XY Scope

OscilloscopeプログラムのXY Scopeは、2つの入力を受け取り、それぞれの振幅をプロットします。一方はX軸、もう一方はY軸に表示されます。ペアはCH1(X)とCH2(Y)、またはCH3(X)とCH4(Y)のいずれかです。

これは、Etch-a-Sketchで描くのと同じ仕組みです。左右方向（X）用と上下方向（Y）用の2つのコントロールがあります。XY ScopeにDC電圧（一定電圧、scope上の直線）を入力すると、白いピクセルが1つだけ表示されます。クールな形状を作成するには、波形を入力する必要があります。

この例では、scopeに2つのサイン波があります。CH1は200Hz、CH2は300Hzです。scopeはCH1でトリガーされており、タイムスケールは1msに設定されています（注：クリアなXY表示を得るためには、ソースチャンネルのいずれかでTRIGGERすることが重要です）。

上記の説明のとおり、右上のボタンを長押ししてセカンダリトップメニュー機能に入ります。XY SCOPEボタンをクリックすると、XY Scopeのポップアップメニューにアクセスできます。ここでは、XY Scopeの表示のオン・オフ、チャンネルペアの選択（SOURCE）、およびXY Scopeの位置オフセットを設定できます。

XY Scopeのみを表示し、ソースチャンネルを非表示にしたい場合は、チャンネルポップアップメニューから両方のソースチャンネルの表示をオフにするだけです。
