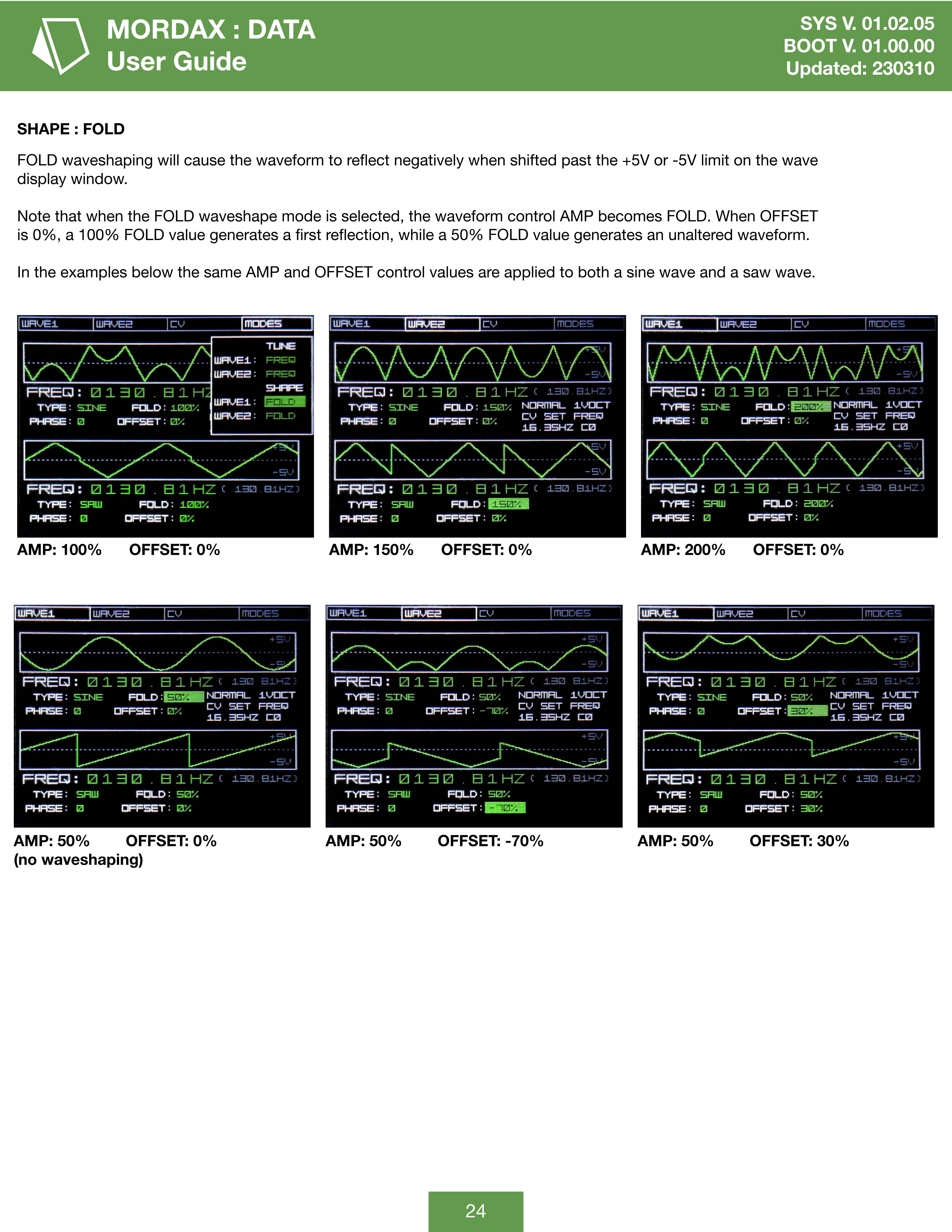

SHAPE : FOLD

FOLD waveshapingは、波形が波形表示ウィンドウの+5Vまたは-5Vの限界を超えてシフトされると、負方向に折り返されるようになります。

FOLD waveshapeモードが選択されると、波形コントロールのAMPがFOLDに変わります。OFFSETが0%の場合、FOLD値が100%で最初の折り返しが発生し、FOLD値が50%では波形が変化しません。

以下の例では、同じAMPおよびOFFSETコントロール値をサイン波とノコギリ波の両方に適用しています。

AMP: 100% OFFSET: 0% AMP: 150% OFFSET: 0% AMP: 200% OFFSET: 0%

AMP: 50% OFFSET: -70% AMP: 50% OFFSET: 30% AMP: 50% OFFSET: 0% (waveshapingなし)
