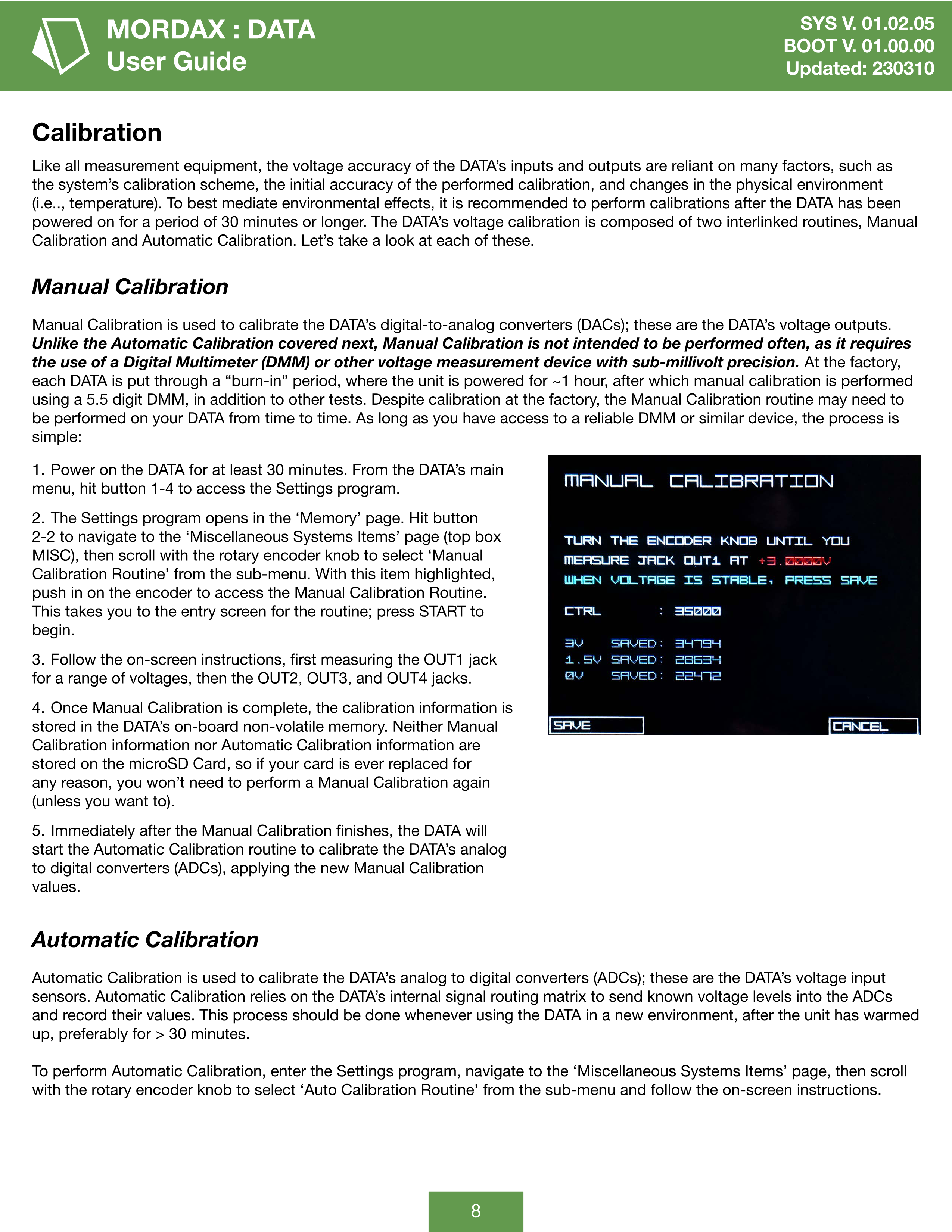

Calibration
すべての測定機器と同様に、DATAの入出力における電圧精度は、システムのキャリブレーション方式、実施したキャリブレーションの初期精度、および物理的な環境の変化（例：温度）など、多くの要因に依存します。環境の影響を最小限に抑えるため、DATAを30分以上通電した後にキャリブレーションを実施することを推奨します。DATAの電圧キャリブレーションは、Manual CalibrationとAutomatic Calibrationという2つの連携したルーティンで構成されています。それぞれを順に見ていきましょう。
Manual Calibration
Manual Calibrationは、DATAのデジタル-アナログコンバーター（DAC）、すなわちDATAの電圧出力をキャリブレーションするために使用します。次に説明するAutomatic Calibrationとは異なり、**Manual Calibrationはサブミリボルト精度のDigital Multimeter（DMM）またはその他の電圧測定デバイスが必要なため、頻繁に実施することを意図していません。**工場では、各DATAに約1時間の「バーンイン」期間が設けられており、通電後に5.5桁のDMMを使用したManual Calibrationおよびその他のテストが実施されます。工場でのキャリブレーションにもかかわらず、お使いのDATAでManual Calibrationルーティンを時折実施する必要が生じる場合があります。信頼性の高いDMMまたは類似のデバイスをお持ちであれば、手順は簡単です：
-
DATAを少なくとも30分間通電します。DATAのメインメニューから、ボタン1-4を押してSettingsプログラムにアクセスします。
-
Settingsプログラムは「Memory」ページで開きます。ボタン2-2を押して「Miscellaneous Systems Items」ページ（上部ボックス：MISC）に移動し、ロータリーエンコーダーノブを回してサブメニューから「Manual Calibration Routine」を選択します。この項目がハイライトされた状態で、エンコーダーを押し込んでManual Calibration Routineにアクセスします。ルーティンのエントリー画面が表示されます。STARTを押して開始します。
-
画面上の指示に従い、まずOUT1ジャックで一定範囲の電圧を測定し、次にOUT2、OUT3、OUT4ジャックを順に測定します。
-
Manual Calibrationが完了すると、キャリブレーション情報はDATAのオンボード不揮発性メモリーに保存されます。Manual CalibrationおよびAutomatic Calibrationの情報はmicroSDカードには保存されないため、カードを交換しても（特に必要がない限り）Manual Calibrationを再度実施する必要はありません。
-
Manual Calibrationが完了した直後、DATAはAutomatic Calibrationルーティンを開始し、新しいManual Calibrationの値を適用してDATAのアナログ-デジタルコンバーター（ADC）をキャリブレーションします。
Automatic Calibration
Automatic Calibrationは、DATAのアナログ-デジタルコンバーター（ADC）、すなわちDATAの電圧入力センサーをキャリブレーションするために使用します。Automatic CalibrationはDATAの内部信号ルーティングマトリックスを利用して、既知の電圧レベルをADCに送信し、その値を記録します。このプロセスは、新しい環境でDATAを使用する際、ユニットが（できれば30分以上）ウォームアップした後に実施してください。
Automatic Calibrationを実行するには、Settingsプログラムに入り、「Miscellaneous Systems Items」ページに移動し、ロータリーエンコーダーノブを回してサブメニューから「Auto Calibration Routine」を選択し、画面上の指示に従ってください。
