Connect & Control 2

NOTES

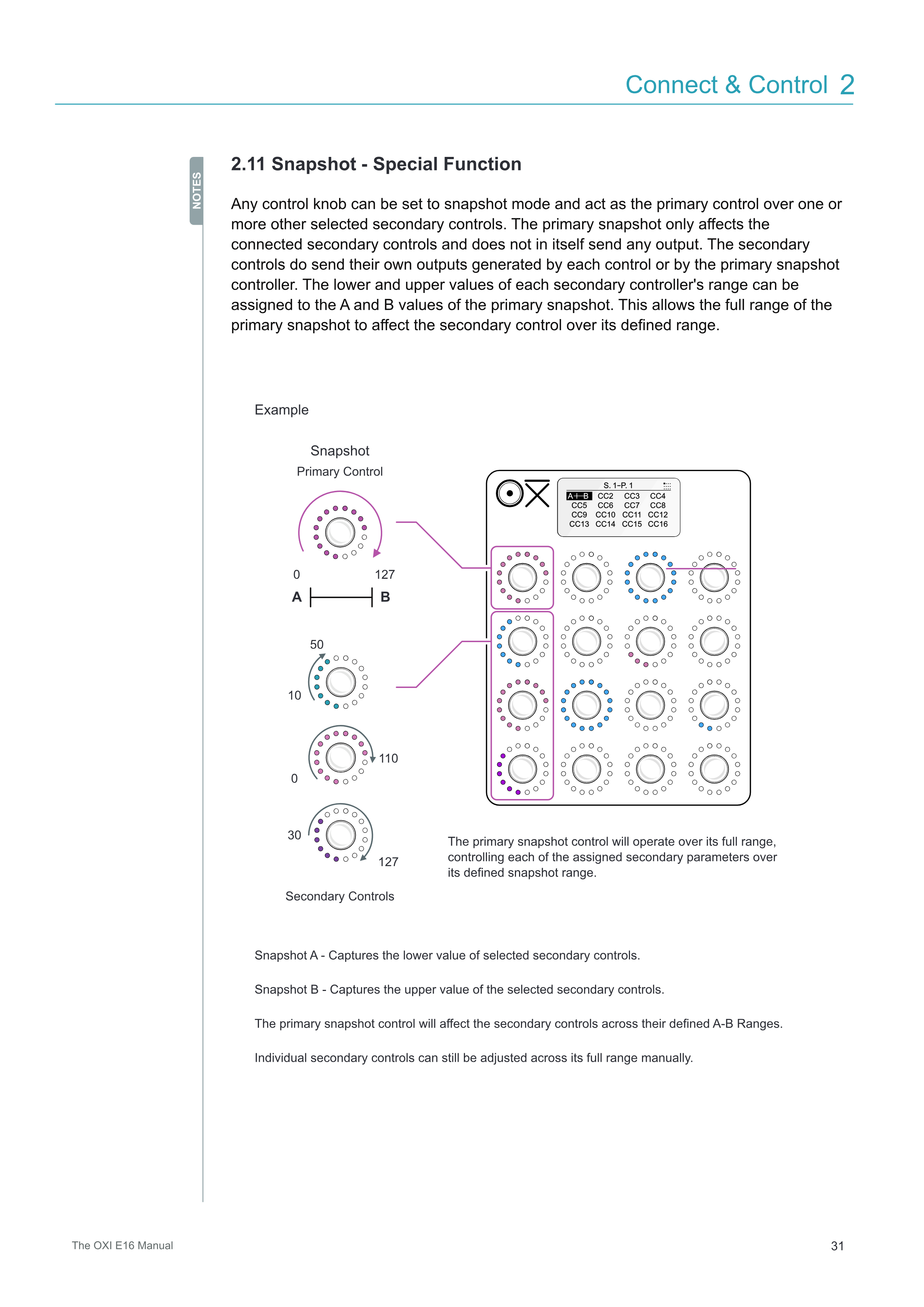

2.11 Snapshot - 特殊機能

あらゆるコントロールノブをスナップショットモードに設定し、1つまたは複数の他の選択されたセカンダリコントロールに対するプライマリコントロールとして機能させることができます。プライマリスナップショットは接続されたセカンダリコントロールにのみ影響し、それ自体は出力を送信しません。セカンダリコントロールは、各コントロールまたはプライマリスナップショットコントローラーによって生成された独自の出力を送信します。各セカンダリコントローラーのレンジの下限値と上限値は、プライマリスナップショットのA値とB値に割り当てることができます。これにより、プライマリスナップショットのフルレンジが、定義されたレンジ内でセカンダリコントロールに影響を与えることができます。

Snapshotの例

Primary Control

Secondary Controls

プライマリスナップショットコントロールはそのフルレンジで動作し、割り当てられた各セカンダリパラメーターを定義されたスナップショットレンジで制御します。

Snapshot A - 選択されたセカンダリコントロールの下限値をキャプチャします。

Snapshot B - 選択されたセカンダリコントロールの上限値をキャプチャします。

プライマリスナップショットコントロールは、定義されたA-Bレンジにわたってセカンダリコントロールに影響を与えます。

個々のセカンダリコントロールは、手動でフルレンジにわたって調整することができます。

0 127

A B

10

50

0

110

30

127

S. 1-P. 1

A B CC2 CC3 CC4

CC9 CC10 CC11 CC12

CC5 CC6 CC7 CC8

CC13 CC14 CC15 CC16
