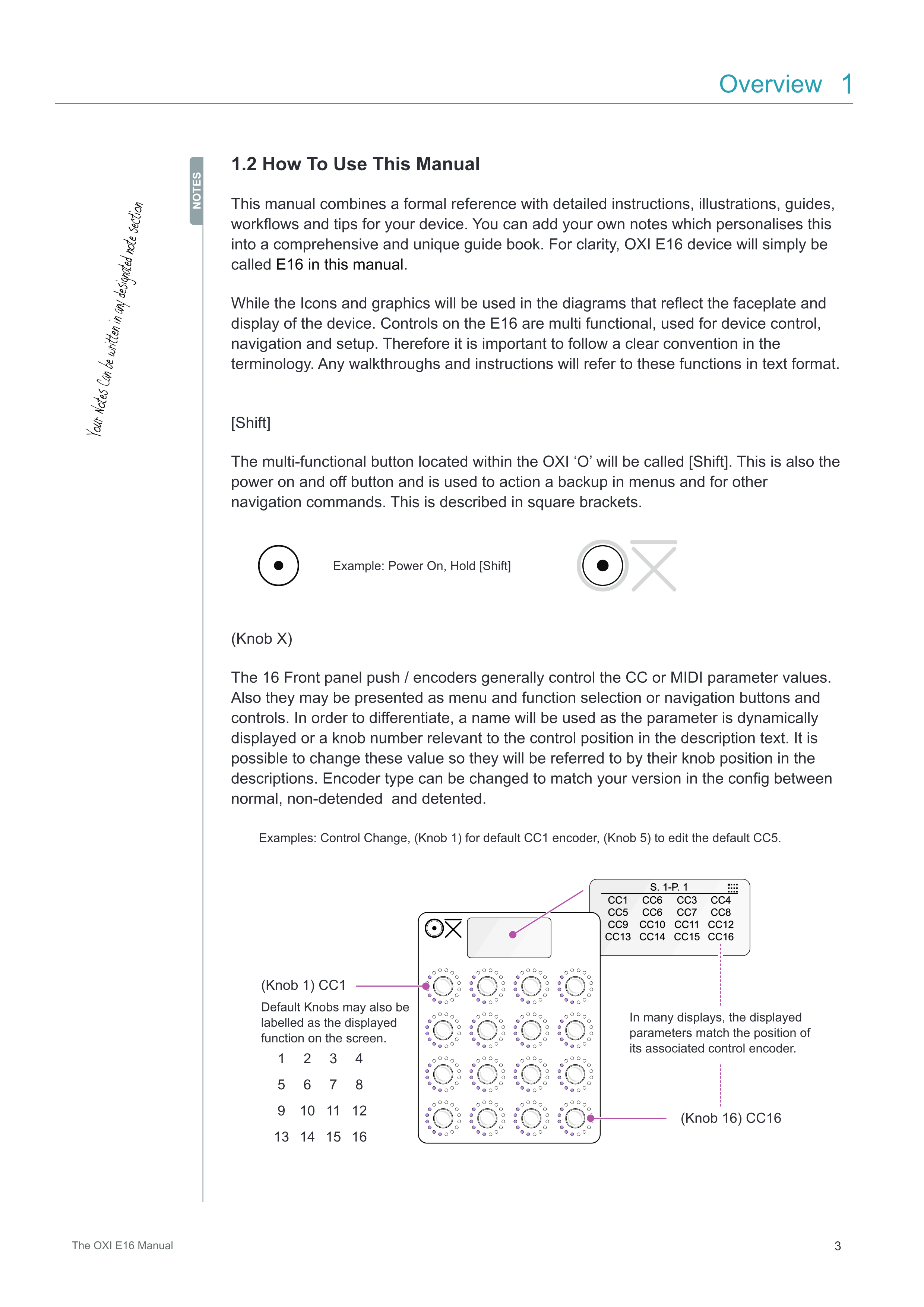

1.2 このマニュアルの使い方

このマニュアルは、正式なリファレンスと詳細な説明、図解、ガイド、ワークフロー、およびデバイスのヒントを組み合わせたものです。独自のメモを追加することで、包括的でユニークなガイドブックとしてパーソナライズできます。明確にするため、このマニュアルではOXI E16デバイスを単にE16と呼びます。

アイコンとグラフィックは、デバイスのフェイスプレートとディスプレイを反映した図解で使用されます。E16のコントロールは多機能で、デバイス操作、ナビゲーション、セットアップに使用されます。そのため、用語において明確な規則に従うことが重要です。すべてのウォークスルーと説明では、これらの機能をテキスト形式で参照します。

[Shift]

OXIの「O」の中にある多機能ボタンを[Shift]と呼びます。これは電源のオン・オフボタンでもあり、メニューでバックアップを実行したり、その他のナビゲーションコマンドに使用されます。角括弧で記述されます。

(Knob X)

16個のフロントパネルのプッシュ/エンコーダーは、一般的にCCまたはMIDIパラメーター値をコントロールします。また、メニューや機能の選択、ナビゲーションボタン、コントロールとしても表示されます。区別するために、パラメーターが動的に表示される場合は名前を使用し、説明テキストではコントロール位置に関連するノブ番号を使用します。これらの値は変更可能なため、説明ではノブの位置で参照されます。エンコーダータイプは、設定で通常、非ディテント、ディテントの間でバージョンに合わせて変更できます。

S. 1-P. 1

CC1 CC6 CC3 CC4

CC9 CC10 CC11 CC12

CC5 CC6 CC7 CC8

CC13 CC14 CC15 CC16

メモは指定されたノートセクションに記入できます

例: 電源オン、[Shift]を長押し

例: Control Change、デフォルトのCC1エンコーダーは(Knob 1)、デフォルトのCC5を編集するには(Knob 5)。

(Knob 1) CC1

(Knob 16) CC16

デフォルトのKnobsは、画面に表示される機能としてラベル付けされる場合もあります。

多くのディスプレイでは、表示されるパラメーターは、対応するコントロールエンコーダーの位置と一致します。

1 2 3 4

5 6 7 8

9 10 11 12

13 14 15 16

NOTES
