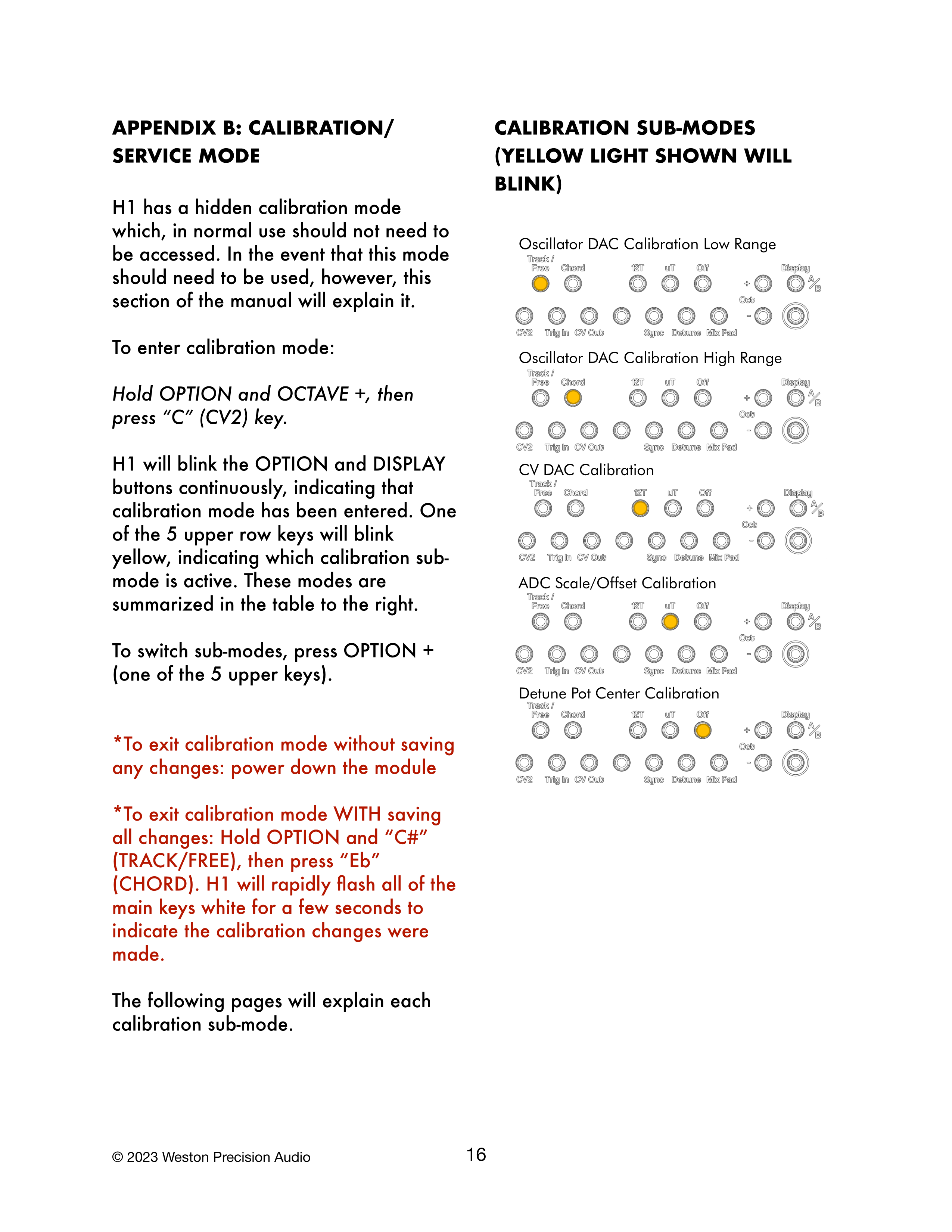

APPENDIX B: CALIBRATION/SERVICE MODE

H1には隠されたキャリブレーションモードがあります。通常の使用では、このモードにアクセスする必要はありません。しかし、このモードを使用する必要が生じた場合のために、このセクションでは操作方法を説明します。

キャリブレーションモードへの入り方:

OPTIONとOCTAVE +を押したまま、"C"(CV2)キーを押します。

H1はOPTIONとDISPLAYボタンを連続的に点滅させ、キャリブレーションモードに入ったことを示します。上段5つのキーのいずれかが黄色で点滅し、どのキャリブレーションサブモードがアクティブであるかを示します。これらのモードは右の表にまとめられています。

サブモードを切り替えるには、OPTION + (上段5つのキーのいずれか)を押します。

*変更を保存せずにキャリブレーションモードを終了するには: モジュールの電源を切ります

*すべての変更を保存してキャリブレーションモードを終了するには: OPTIONと"C#"(TRACK/FREE)を押したまま、"Eb"(CHORD)を押します。H1はメインキーすべてを白色で数秒間素早く点滅させ、キャリブレーションの変更が行われたことを示します。

次のページでは、各キャリブレーションサブモードについて説明します。

CALIBRATION SUB-MODES (YELLOW LIGHT SHOWN WILL BLINK)

Oscillator DAC Calibration Low Range

Oscillator DAC Calibration High Range

CV DAC Calibration

ADC Scale/Offset Calibration

Detune Pot Center Calibration
