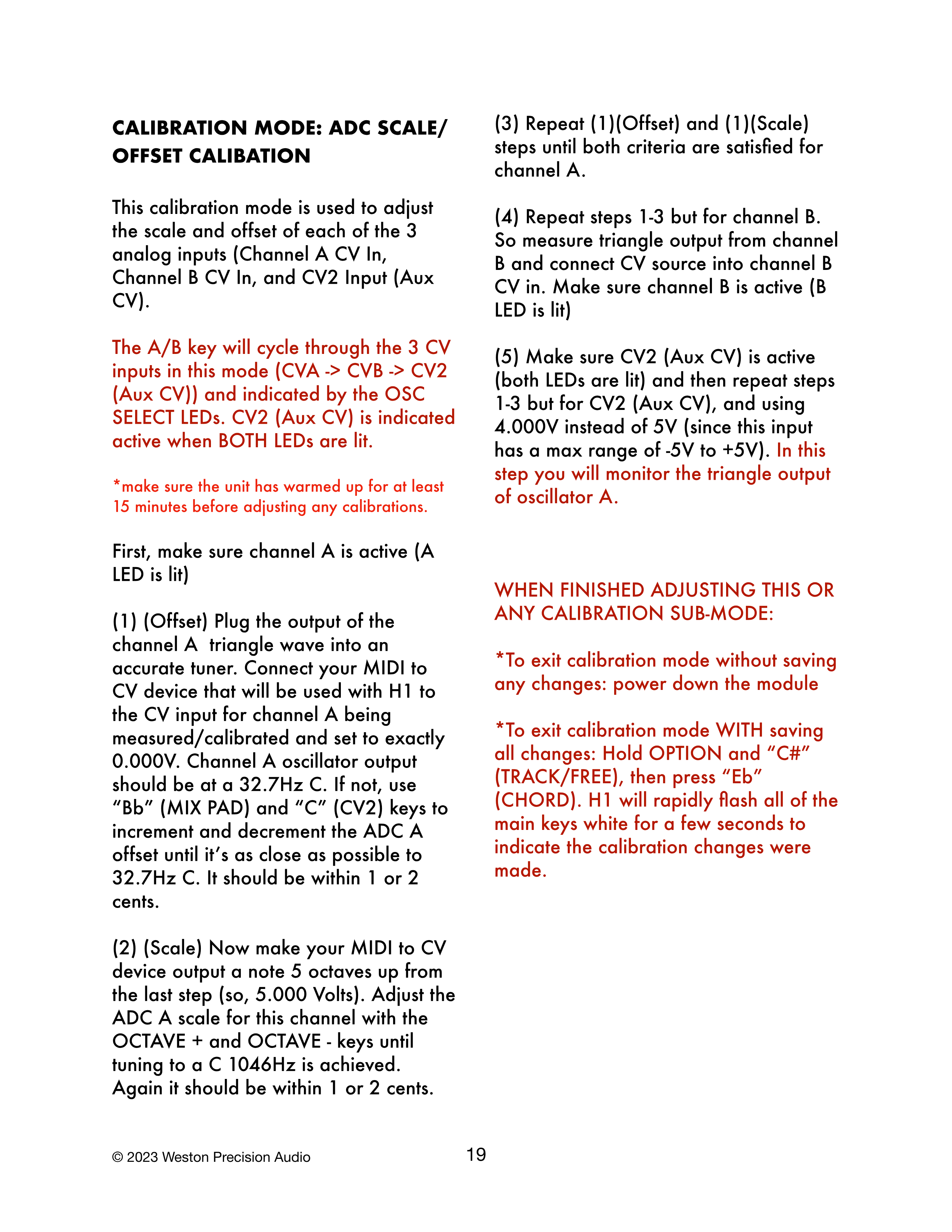

CALIBRATION MODE: ADC SCALE/OFFSET CALIBRATION

このキャリブレーションモードは、3つのアナログ入力（Channel A CV In、Channel B CV In、CV2 Input (Aux CV)）のそれぞれのスケールとオフセットを調整するために使用します。

A/Bキーを押すと、このモードで3つのCV入力を順番に切り替えます（CVA -> CVB -> CV2 (Aux CV)）。切り替わりはOSC SELECT LEDで表示されます。CV2 (Aux CV) は両方のLEDが点灯している時にアクティブであることを示します。

*キャリブレーションを調整する前に、少なくとも15分間はユニットをウォームアップしてください。

まず、channel Aがアクティブであることを確認します（A LEDが点灯）

(1) (Offset) channel Aの三角波出力を正確なチューナーに接続します。H1で使用するMIDI to CVデバイスの出力を、測定/キャリブレーション中のchannel AのCV入力に接続し、正確に0.000Vに設定します。Channel Aのオシレーター出力は32.7Hz Cになるはずです。そうでない場合は、「Bb」（MIX PAD）と「C」（CV2）キーを使用してADC Aオフセットを増減し、可能な限り32.7Hz Cに近づけます。1〜2セント以内に収める必要があります。

(2) (Scale) 次に、MIDI to CVデバイスを前のステップから5オクターブ上の音（つまり5.000ボルト）を出力するように設定します。OCTAVE +とOCTAVE -キーを使用してこのチャンネルのADC Aスケールを調整し、C 1046Hzにチューニングできるようにします。これも1〜2セント以内に収める必要があります。

(3) (1)(Offset)と(1)(Scale)のステップを繰り返し、channel Aで両方の基準が満たされるまで調整します。

(4) ステップ1-3を繰り返しますが、channel B用に行います。channel Bの三角波出力を測定し、CV入力源をchannel B CV inに接続します。channel Bがアクティブであることを確認してください（B LEDが点灯）

(5) CV2 (Aux CV) がアクティブであることを確認し（両方のLEDが点灯）、ステップ1-3を繰り返しますが、CV2 (Aux CV) 用に行い、5Vの代わりに4.000Vを使用します（この入力の最大範囲は-5Vから+5Vのため）。このステップでは、オシレーターAの三角波出力をモニターします。

このまたは他のキャリブレーション・サブモードの調整が終了したら:

*変更を保存せずにキャリブレーションモードを終了するには: モジュールの電源を切ります

*すべての変更を保存してキャリブレーションモードを終了するには: OPTIONと「C#」（TRACK/FREE）を押したまま、「Eb」（CHORD）を押します。H1は数秒間、メインキーすべてを白色で素早く点滅させ、キャリブレーションの変更が行われたことを示します。
