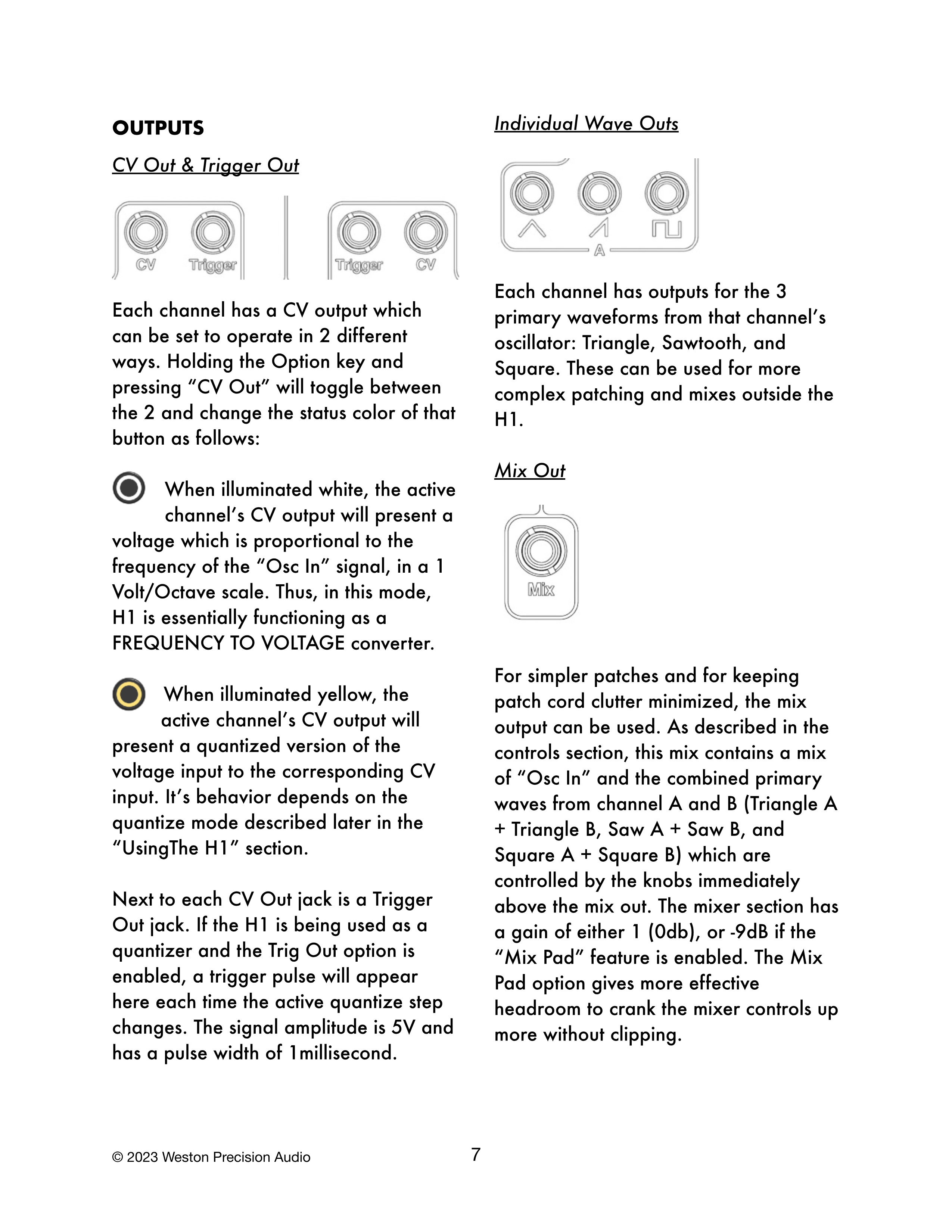

OUTPUTS

CV Out & Trigger Out

各チャンネルには、2つの異なる動作モードで設定可能なCV出力があります。Optionキーを押しながら「CV Out」ボタンを押すと、2つのモードが切り替わり、ボタンのステータスカラーが以下のように変化します。

白く点灯している場合、アクティブチャンネルのCV出力は、「Osc In」信号の周波数に比例した電圧を1 Volt/Octaveスケールで出力します。このモードでは、H1は本質的にFREQUENCY TO VOLTAGE（周波数-電圧）コンバーターとして機能します。

黄色く点灯している場合、アクティブチャンネルのCV出力は、対応するCV入力に入力された電圧のクオンタイズ版を出力します。その動作は、後述の「UsingThe H1」セクションで説明するクオンタイズモードに依存します。

各CV Out端子の横には、Trigger Out端子があります。H1をクオンタイザーとして使用し、Trig Outオプションが有効になっている場合、アクティブなクオンタイズステップが変わるたびに、ここにトリガーパルスが出力されます。信号振幅は5Vで、パルス幅は1ミリ秒です。

Individual Wave Outs

各チャンネルには、そのチャンネルのオシレーターから生成される3つの主要な波形（Triangle、Sawtooth、Square）の出力があります。これらは、H1の外部でより複雑なパッチングやミックスを行うために使用できます。

Mix Out

よりシンプルなパッチングやパッチケーブルの乱雑さを最小限に抑えるために、ミックス出力を使用できます。コントロールセクションで説明したように、このミックスには「Osc In」と、チャンネルAとBの主要波形を組み合わせたもの（Triangle A + Triangle B、Saw A + Saw B、Square A + Square B）が含まれ、ミックス出力のすぐ上にあるノブでコントロールされます。ミキサーセクションのゲインは1（0db）、または「Mix Pad」機能が有効になっている場合は-9dBです。Mix Padオプションは、クリッピングを起こすことなくミキサーコントロールをより高く上げられるよう、より効果的なヘッドルームを提供します。
