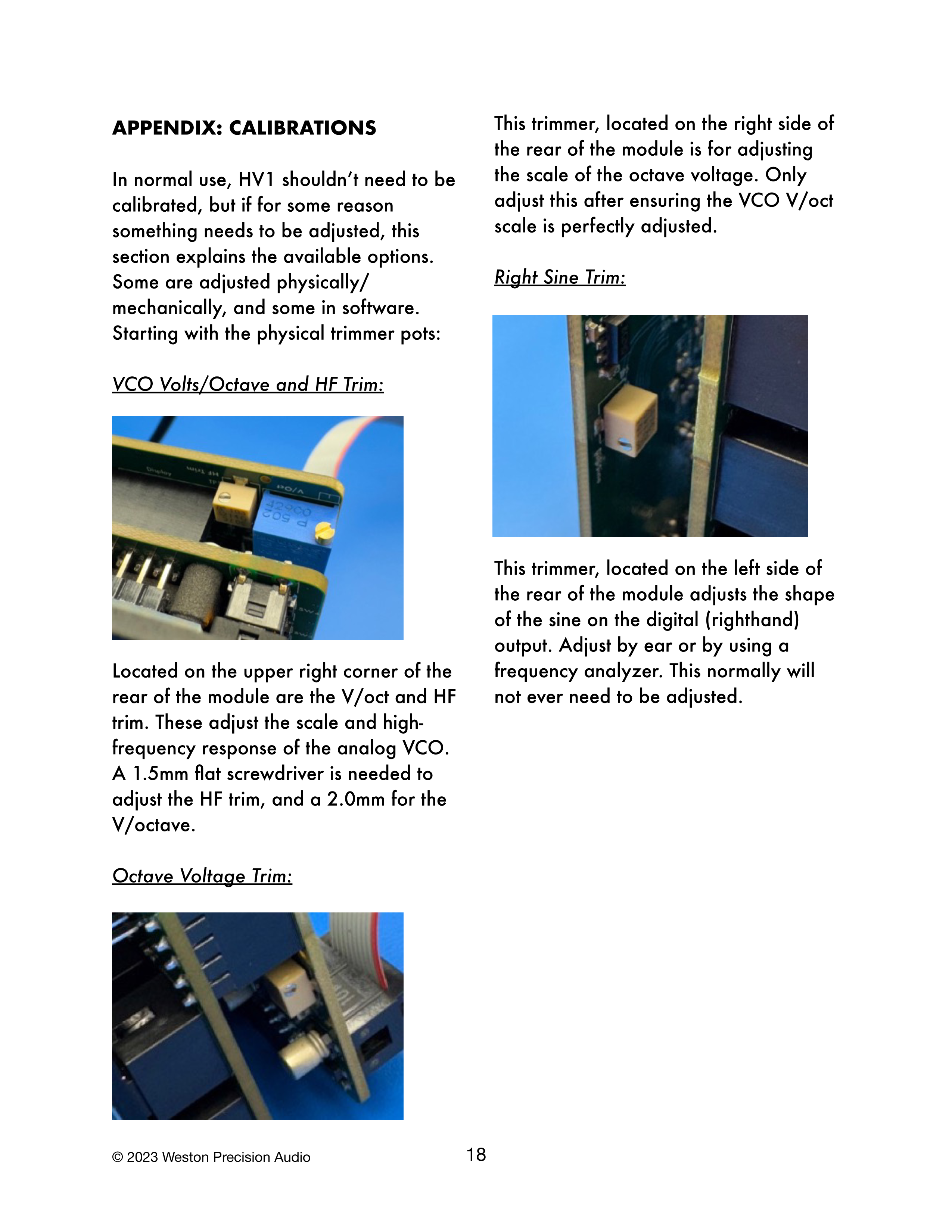

付録: キャリブレーション

通常の使用では、HV1をキャリブレーションする必要はありませんが、何らかの理由で調整が必要な場合、このセクションでは利用可能なオプションについて説明します。調整には物理的/機械的なものと、ソフトウェアで行うものがあります。

まず物理的なトリマーポットから始めます:

VCO Volts/OctaveとHF Trim:

モジュール背面の右上隅には、V/octとHF trimが配置されています。これらはアナログVCOのスケールと高周波応答を調整します。

HF trimの調整には1.5mmマイナスドライバーが、V/octaveには2.0mmが必要です。

Octave Voltage Trim:

このトリマーはモジュール背面の右側に配置されており、オクターブ電圧のスケールを調整するためのものです。VCO V/octスケールが完全に調整されていることを確認した後にのみ、これを調整してください。

Right Sine Trim:

このトリマーはモジュール背面の左側に配置されており、デジタル(右側)出力のサイン波の形状を調整します。耳で、または周波数アナライザーを使用して調整してください。通常、これを調整する必要はありません。
