M3Sの使い方: はじめに

M3Sをラックにインストールしてパワーアップしたあとは「In」入力の1つ以上にオーディオ信号をパッチするだけで使用できます。Left入力の総和がLeft出力に、Right入力の総和がRight出力に現れます。

M3Sの使い方: 入力ノーマル

Right入力にジャックが挿入されていない場合、そのチャンネルのLeft入力の信号を継承します。これにより、モノラル信号を1〜3系統のみ使用している場合、M3Sをミキシングマルチプルとして機能させることができます。

M3S設定

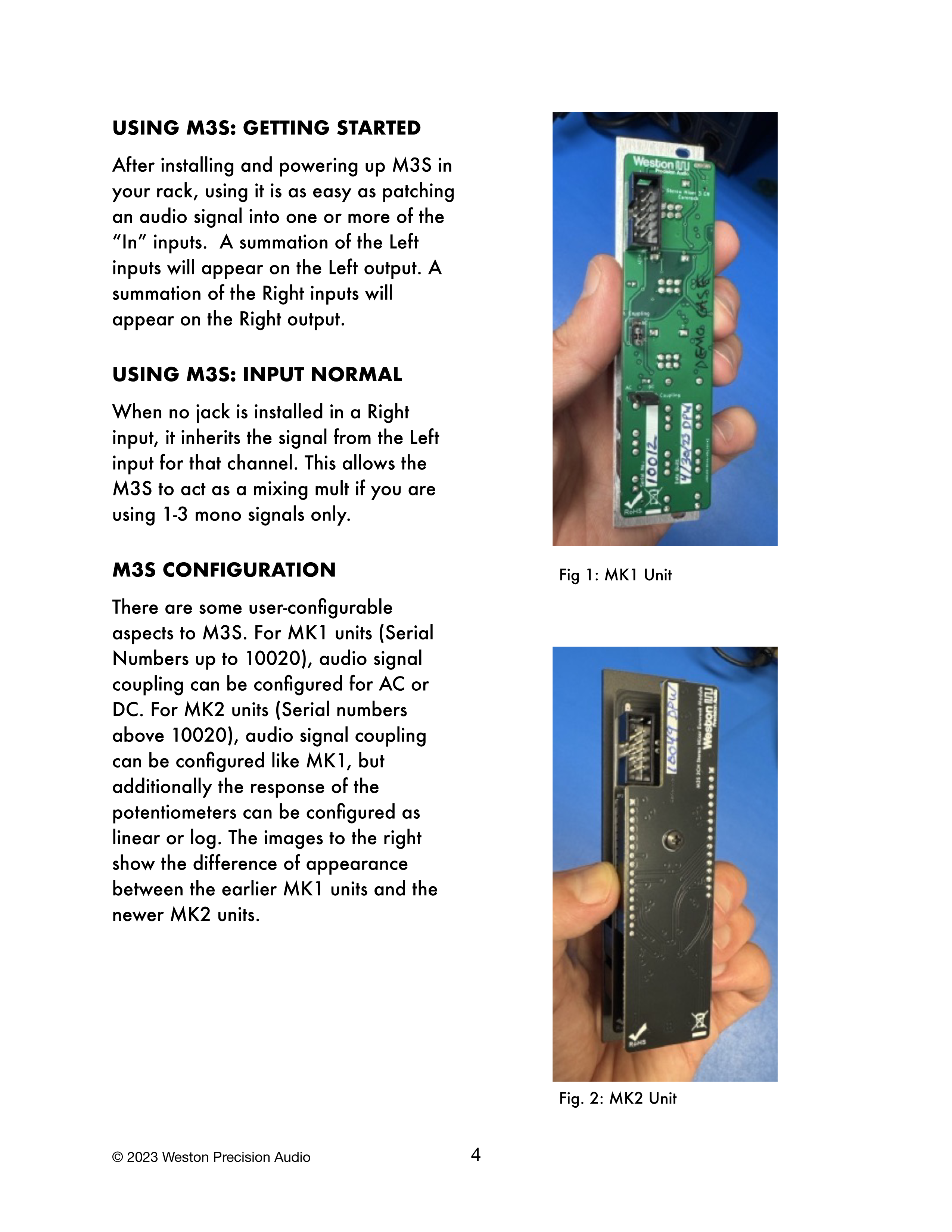

M3Sにはユーザーが設定できる項目がいくつかあります。MK1ユニット（シリアル番号10020以下）では、オーディオ信号のカップリングをACまたはDCで設定できます。MK2ユニット（シリアル番号10020以上）では、MK1と同様にオーディオ信号のカップリングを設定できるほか、ポテンショメーターの応答をリニアまたはログとして設定することもできます。右の画像は、旧型のMK1ユニットと新型のMK2ユニットの外観の違いを示しています。

Fig. 2: MK2ユニット

Fig 1: MK1ユニット
