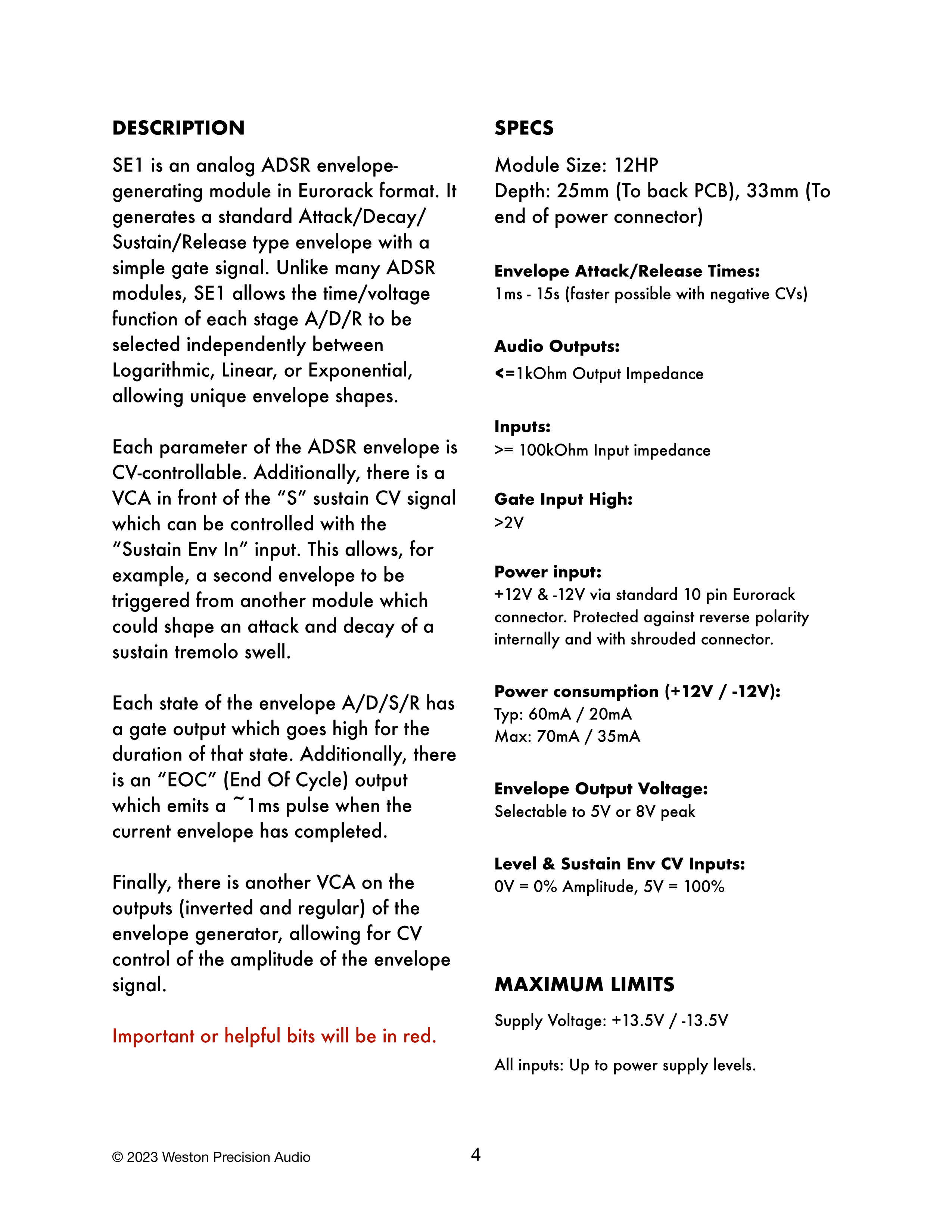

概要

SE1はEurorack形式のアナログADSRエンベロープジェネレーターモジュールです。シンプルなGate信号により、標準的なAttack/Decay/Sustain/Release型のエンベロープを生成します。多くのADSRモジュールとは異なり、SE1では各ステージA/D/Rの時間/電圧関数を、対数、線形、指数の中から独立して選択できるため、ユニークなエンベロープシェイプを作成できます。

ADSRエンベロープの各パラメーターはCVでコントロール可能です。さらに、「S」SustainのCV信号の前段にVCAがあり、「Sustain Env In」入力でコントロールできます。これにより、例えば他のモジュールから2つ目のエンベロープをトリガーし、Sustainトレモロスウェルのアタックとディケイを形成することが可能です。

エンベロープの各ステートA/D/S/Rには、そのステートの持続時間中Highになるゲート出力があります。さらに、現在のエンベロープが完了すると約1msのパルスを出力する「EOC」(End Of Cycle)出力があります。

最後に、エンベロープジェネレーターの出力(反転および通常)にもう1つのVCAがあり、エンベロープ信号の振幅をCVでコントロールできます。

重要または役立つ情報は赤色で表示されています。

仕様

モジュールサイズ: 12HP

奥行き: 25mm(基板背面まで)、33mm(電源コネクタ端まで)

エンベロープAttack/Release時間: 1ms - 15秒(負のCVでより高速化可能)

オーディオ出力: 出力インピーダンス <=1kΩ

入力: 入力インピーダンス >= 100kΩ

Gate入力High:

2V

電源入力: 標準の10ピンEurorackコネクタ経由で+12Vおよび-12V。内部およびシュラウド付きコネクタで逆接続保護。

消費電力(+12V / -12V): 標準: 60mA / 20mA 最大: 70mA / 35mA

エンベロープ出力電圧: 5Vまたは8Vピークに選択可能

LevelおよびSustain Env CV入力: 0V = 0%振幅、5V = 100%

最大定格

電源電圧: +13.5V / -13.5V

すべての入力: 電源供給レベルまで。

© 2023 Weston Precision Audio
