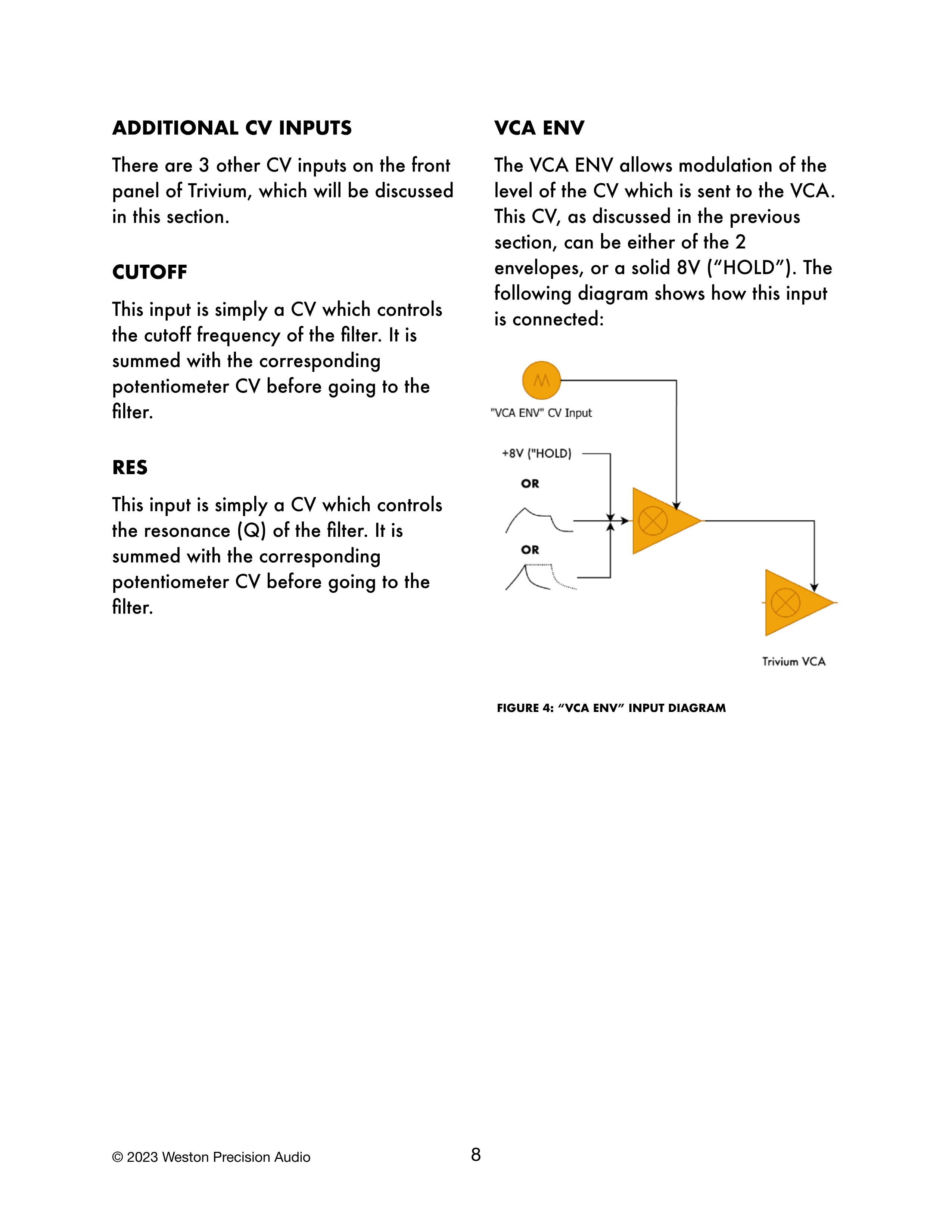

追加のCV入力

Triviumのフロントパネルには、他に3つのCV入力があります。このセクションではそれらについて説明します。

CUTOFF

この入力は、フィルターのカットオフ周波数をコントロールするCVです。フィルターに送られる前に、対応するポテンショメーターのCVと加算されます。

RES

この入力は、フィルターのレゾナンス（Q）をコントロールするCVです。フィルターに送られる前に、対応するポテンショメーターのCVと加算されます。

VCA ENV

VCA ENVは、VCAに送られるCVのレベルを変調します。このCVは、前のセクションで説明したように、2つのエンベロープのどちらか、または固定の8V（「HOLD」）のいずれかになります。以下の図はこの入力の接続方法を示しています。

FIGURE 4: 「VCA ENV」入力ダイアグラム
