MODULATION セクション (Thru-Zero FM)

TZ0の特徴の一つは、多くのアナログVCOが持っていないthru-zero linear FMです。標準的なlinear FMを持つVCOは、周波数を0Hzまで下げるようなモジュレーション信号を受けると、単純に音を出すのを停止します。これによりモジュレーション信号の実効的なDCオフセットが発生し、モジュレーションが増加するにつれてオシレーターの基本ピッチが上方に曲がってしまいます。一方、TZFMオシレーターコアは0Hzに向かってモジュレートし、その後「逆回転を始め」、モジュレーションを続けます。その結果、ベルやパイプが叩かれた時のような自然なサウンドのモジュレーションが得られ、通常のlinear FMのような基本ピッチの曲がりが発生しません。

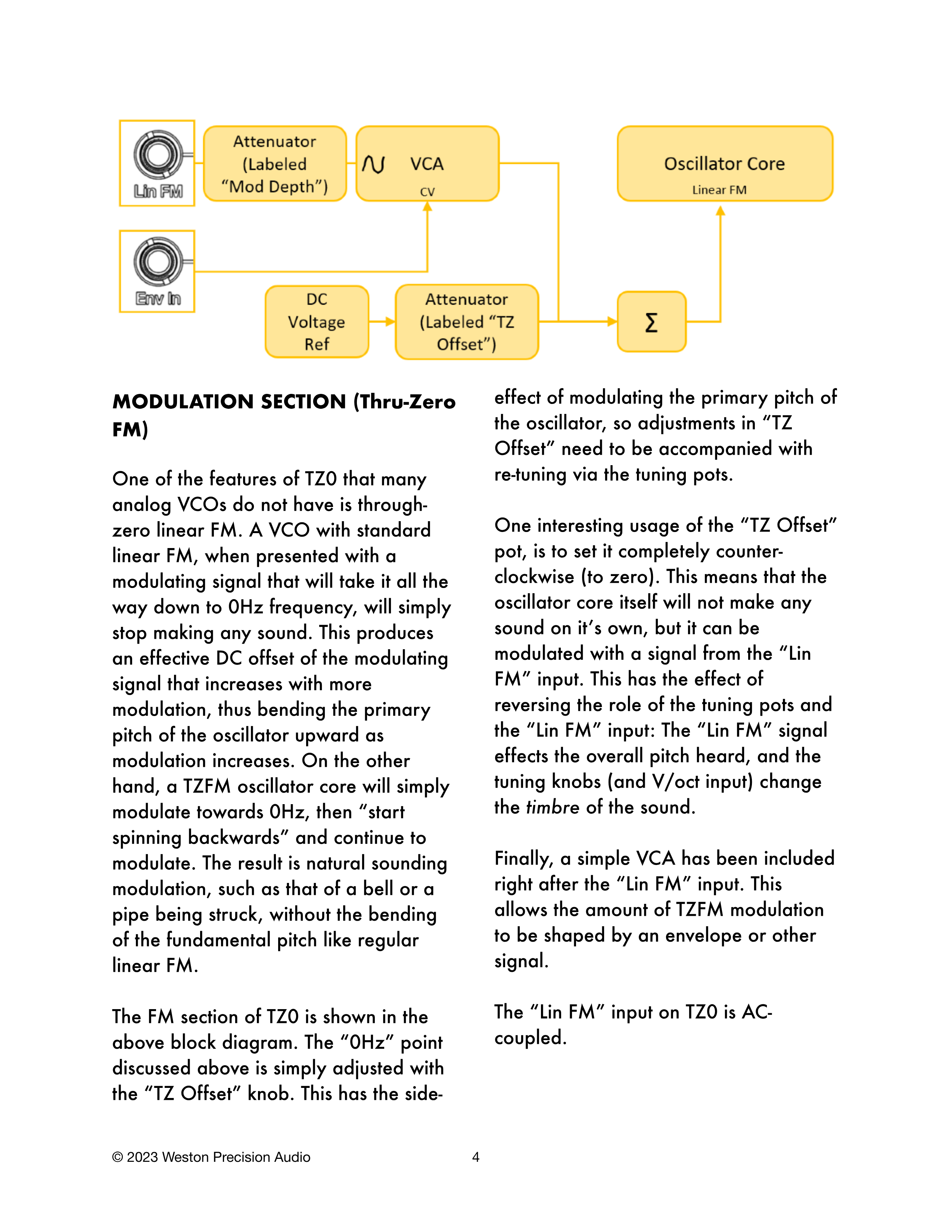

TZ0のFMセクションは上記のブロック図に示されています。上述の「0Hz」ポイントは、単純に「TZ Offset」ノブで調整されます。これはオシレーターの基本ピッチをモジュレートする副作用があるため、「TZ Offset」の調整にはチューニングポットによる再調整を伴う必要があります。

「TZ Offset」ポットの興味深い使い方の一つは、完全に反時計回り（ゼロ）に設定することです。これは、オシレーターコア自体は単独では音を出さないことを意味しますが、「Lin FM」入力からの信号でモジュレートすることができます。これにより、チューニングポットと「Lin FM」入力の役割が逆転する効果があります：「Lin FM」信号が聞こえる全体的なピッチに影響し、チューニングノブ（およびV/oct入力）がサウンドの音色を変化させます。

最後に、「Lin FM」入力の直後にシンプルなVCAが含まれています。これにより、TZFMモジュレーションの量をエンベロープや他の信号によってシェイプすることができます。

TZ0の「Lin FM」入力はACカップリングされています。
