この記事では、zudo-block-40x2とzudo-block-60x2の組み立て方法を解説しています。
zudo-block-40x2及びzudo-block-60x2は、Takazudo Modular: Panelsで先行販売しているzudo-blockシリーズのケースです。本記事ではこの2種類のケースについて、x2シリーズと呼称することとします。
必要な工具
組み立てには以下の工具が必要です。これらはご用意くださるようお願い致します。
- 六角棒レンチ（例: Amazon: 六角棒レンチ 9本組）
- スパナ 🔧（例: Amazon: ミニスパナセット）
- プラスドライバー 🪛（例: Amazon: ドライバーセット）
- ペンチ（あれば）（例: Amazon: ペンチセット）
構成の概要
組み立て方の前に、まずはこのzudo-block-40x2とzudo-block-60x2の構成について、概要をご理解いただけると良いかと思います。
2つ繋げたセット
この2種類のケースは、それぞれ以下の構成になっています。
- zudo-block-40x2
- zudo-block-40を2つ繋げ、1Uのzudo-railを足したもの
- zudo-block-60x2
- zudo-block-60を2つ繋げ、1Uのzudo-railを足したもの
3U 40HPのzudo-block-40（または3U 60HPのzudo-block-60）は、二つ組み合わせて拡張できる作りになっています。
組み合わせ方は単純で、ただ単に上下にケースを二つ並べ、間の仕切りとなるパネルが取り除かれた状態を作ります。そしてこの2つのケースをレールで固定させたものが完成形になります。
レールについて
zudo-block-40には3U 40HPのレールが付属しています。これが二つだと、3U 40HP + 3U 40HPで合計6Uです。この状態で使用しても良いですが、スペース的に余裕があるので、1U 40HPを足すことができるというサイズ感になります。同様に、zudo-block-60の場合は3U 60HPのレールが2つで6U、プラス1U 60HPを追加できます。
レールの種類についてはzudo-railのページをご参照いただければと思いますが、基本的に形状は同じで、素材が異なっているとご理解下さい。
このzudo-railも同様、縦に繋げることができる仕組みになっています。zudo-rail同士の接続には、接続用の小さなパネルが付属しており、側面を支えるアルミフレームをネジで固定する際、この小さなパネルを間に挟んで固定する形となります。
x2シリーズのバリエーション
ここまででzudo-block-40を中心に書いてきましたが、zudo-block-60は単純に中央のパネルやレールが横に延び、60HPになっているだけなので構成は同じです。なのでこの組み立て手順としては40HP版のzudo-block-40x2の組み立て手順として説明して参ります。

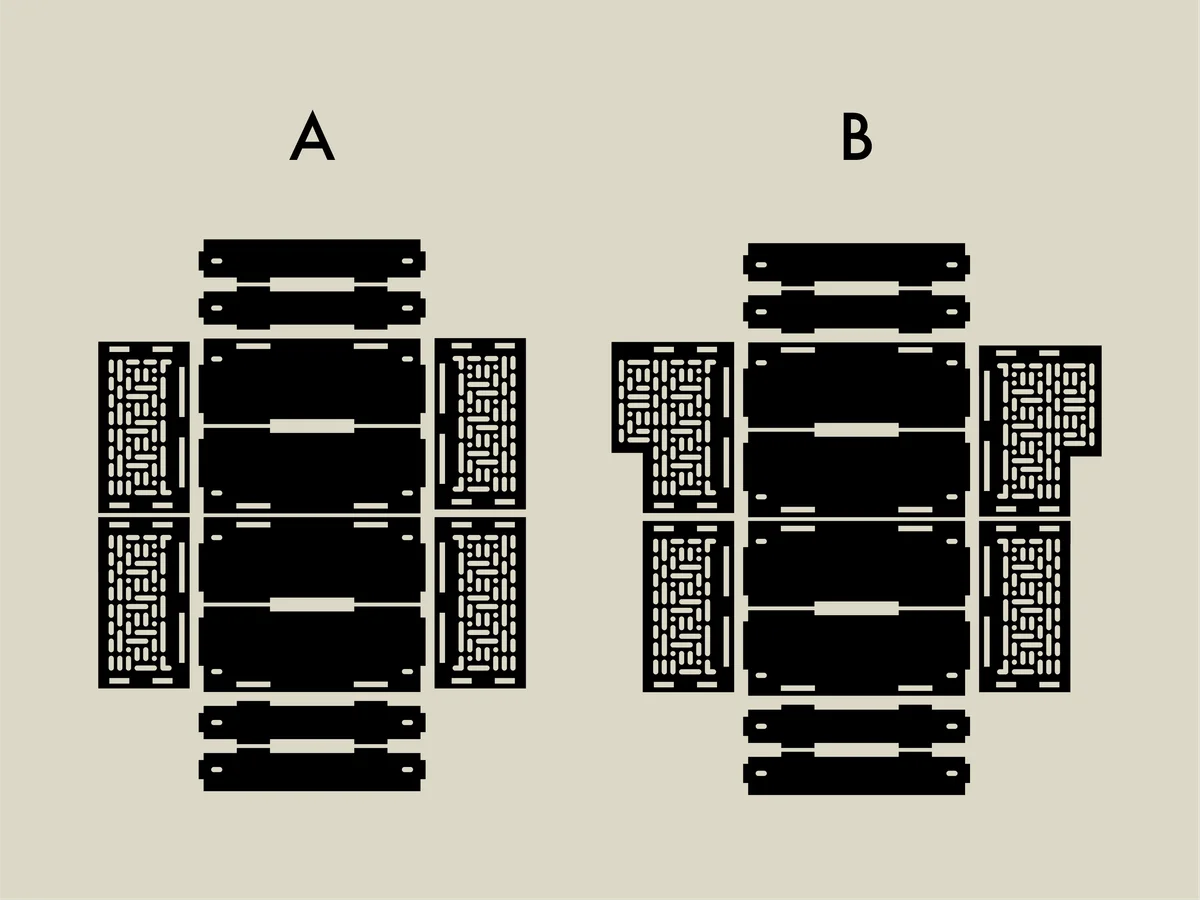

また、それぞれのケースにはAタイプとBタイプがあります。
Aタイプは側面パネルが全て矩形ですが、Bタイプは段差が付いたパネルに一部が置き換わったモデルです。レールを寄り傾けて使うことができる違いがありますが、組み立て手順としては同様なので、この組み立て手順解説としては、Aタイプの方で説明して参ります。
組み立ての手順
実際の組み立て手順に移ります。組み立ては以下の3ステップで行うと考えて下さい。
- ステップ1: レールの組み立て
- ステップ2: 外箱の組み立て
- ステップ3: 外箱とレールの固定
このx2シリーズのケースですが、ここまでで書いてきたように、基本的にはzudo-block-40（またはzudo-block-60）を2つ繋げたものになっているため、まずは以下の1つバージョンのケース組み立て手順をご参照いただければと存じます。
その上で、この記事では差分となる内容をまとめているという形で以降をお読み下さい。
ステップ1: レールの組み立て
まずはレールを組み立てます。このレールの組み立て手順については、以下ページをご参照下さい。

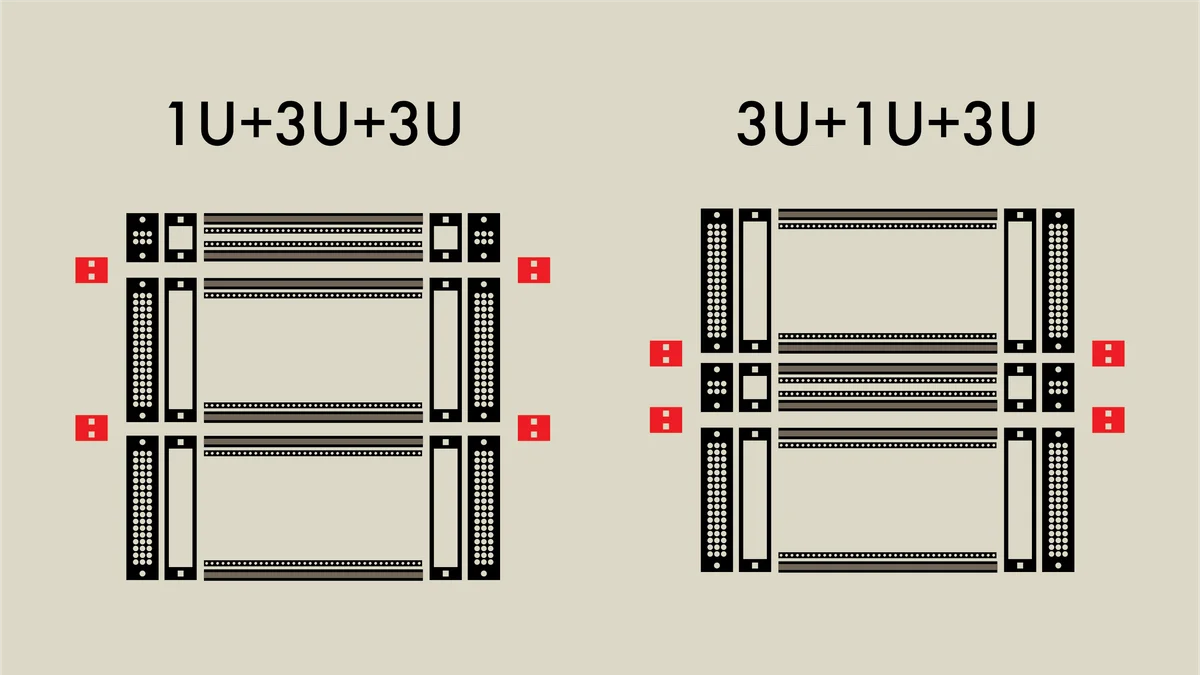

その上でこのx2シリーズのケースですが、3U+3U+1Uの構成にすることが可能です。この3U、3U、1Uのレールですが、並べ方は自由です。
基本的にzudo-blockシリーズのケースは、側面パネルにたくさんの穴が空いており、そしてこのレールの側面アルミフレームにもたくさんの穴が空いています。この二つの穴を適当に合う位置で固定して、好きな傾きでレールを使用して下さいという形です。なので、上図のように1Uの位置が真ん中でも下でも問題ありませんし、1Uは使わなくても自由です。
レールを組み立てる際、小さい接続用パネルを使用することを忘れないで下さい。Metal以外のレールは樹脂製なので、何度もネジを締めたり外したりすると、ネジ穴が緩くなるだけで無く、破損の原因になります。基本的にMetal以外のレールは、一度ネジを締めたら取り外さないことをオススメします。
また、レールを連結してくると、組み立て時に過度に力を入れがちになったり、ネジでアルミフレームを固定する際に過度な力がかかりがちになるため、この点もご注意の上、組み立てを行っていただくようお願い致します。
ステップ2: 外箱の組み立て

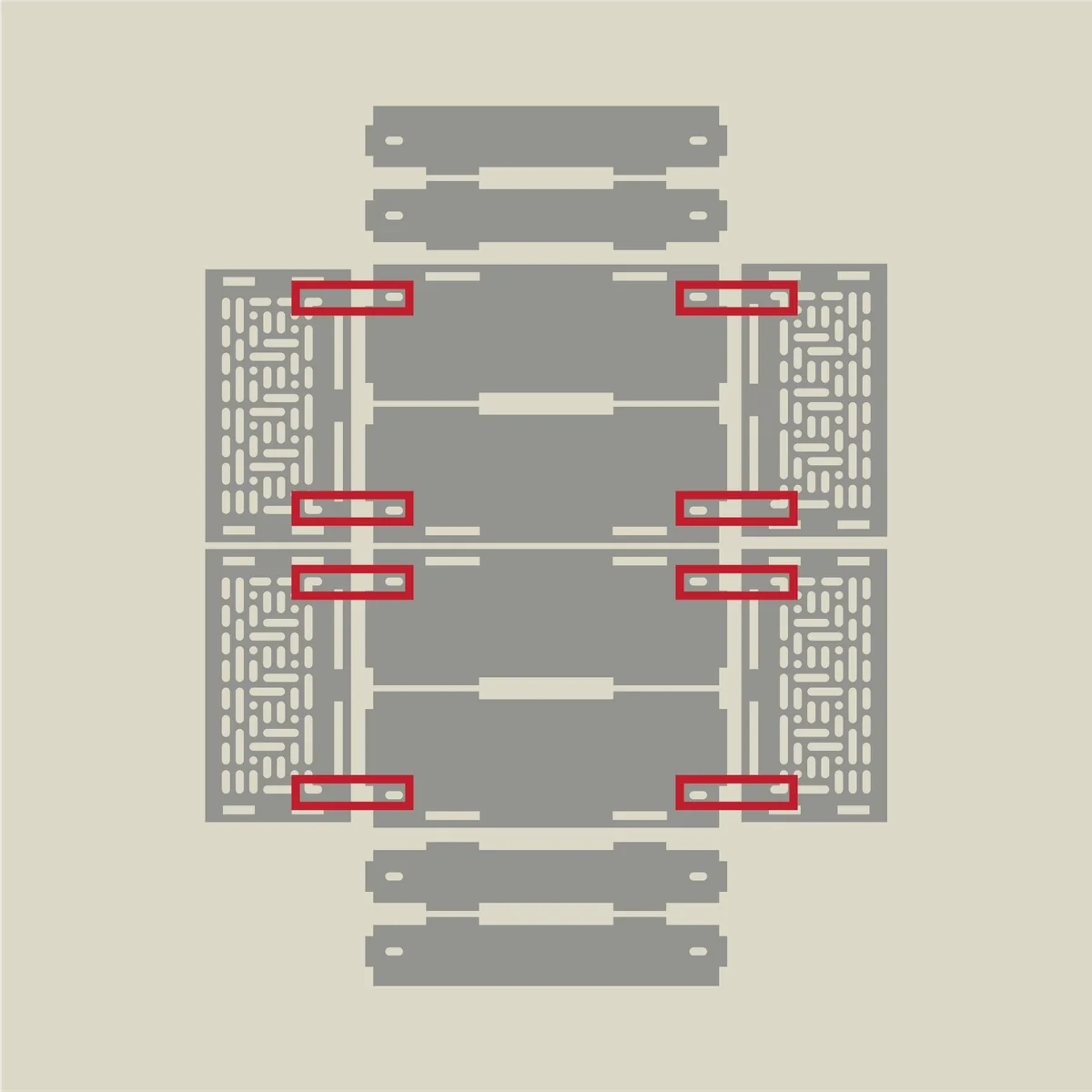

レールが組み上がったら次は外箱を組み立てます。外箱の組み立てはここまでに書いたように、2つのzudo-block-40を繋げ、間の仕切りを取るという形なのですが、この時、特別なこだわりが無ければ、L字型ブラケットは以下の場所に取り付けることをオススメします。
ブラケットには2つの穴が空いており、外側から内側に向け、ネジのヘッド → 1mm高ワッシャー → パネル → ブラケット → ナットの順になるよう、M5ネジ12mmで各部品を通し、ナットで固定します。
底面をこの金具で固定し、2つの外箱をレールで繋げる形になります。ただ、レールを取り付けるのは次のステップなので、この状態だと2つの外箱が別々に組み立てられた状態です。
ステップ3: 外箱とレールの固定
最後にレールと外箱を固定します。この行程はzudo-block-40（またはzudo-block-60）の組み立て手順と同じですが、違いは3U+3U+1Uと、1Uが加わっているという点です。
これをどうするかというところですが、これもステップ1と同様、どこでも好きなところで、側面パネルとレールのサイドアルミフレームと穴が合う場所で固定して下さいという形です。

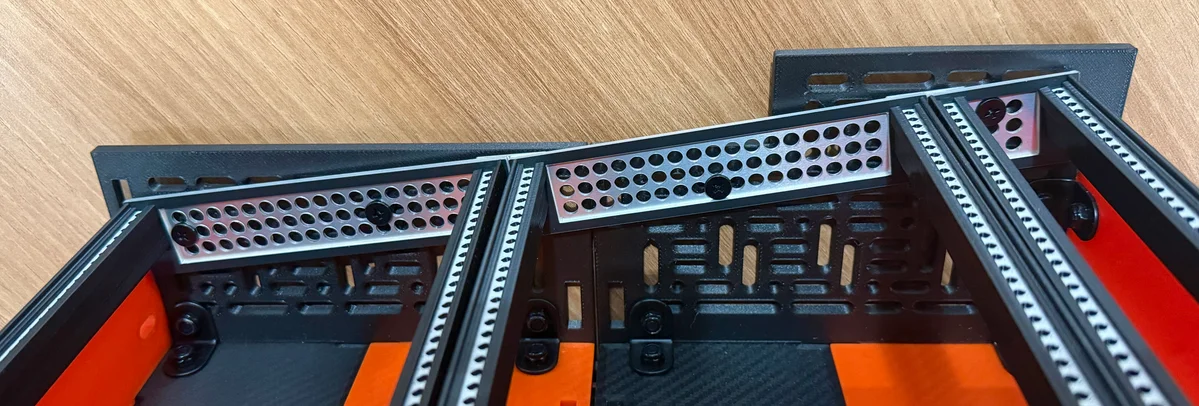

例えば以下がこのx2シリーズのケースのレール固定例です。
この時に使うのはM5ネジ14mmの、少し長い方のネジです。
以上で組み立ては完了です。
関連製品
このx2シリーズのケースは、レールを傾けることができますが、より傾けたい場合は以下のzudo-standをご利用いただけます。
x2シリーズに対応しているzudo-standは以下です。
- zudo-stand-40x2
- zudo-block-40x2用
- zudo-stand-60x2
- zudo-block-60x2用
zudo-block-40x2／zudo-block-60x2の組み立て方法は以上です。
基本となるzudo-block-40およびzudo-block-60の詳細については以下ページにてご案内しております。併せてご確認頂けますと幸いです。
