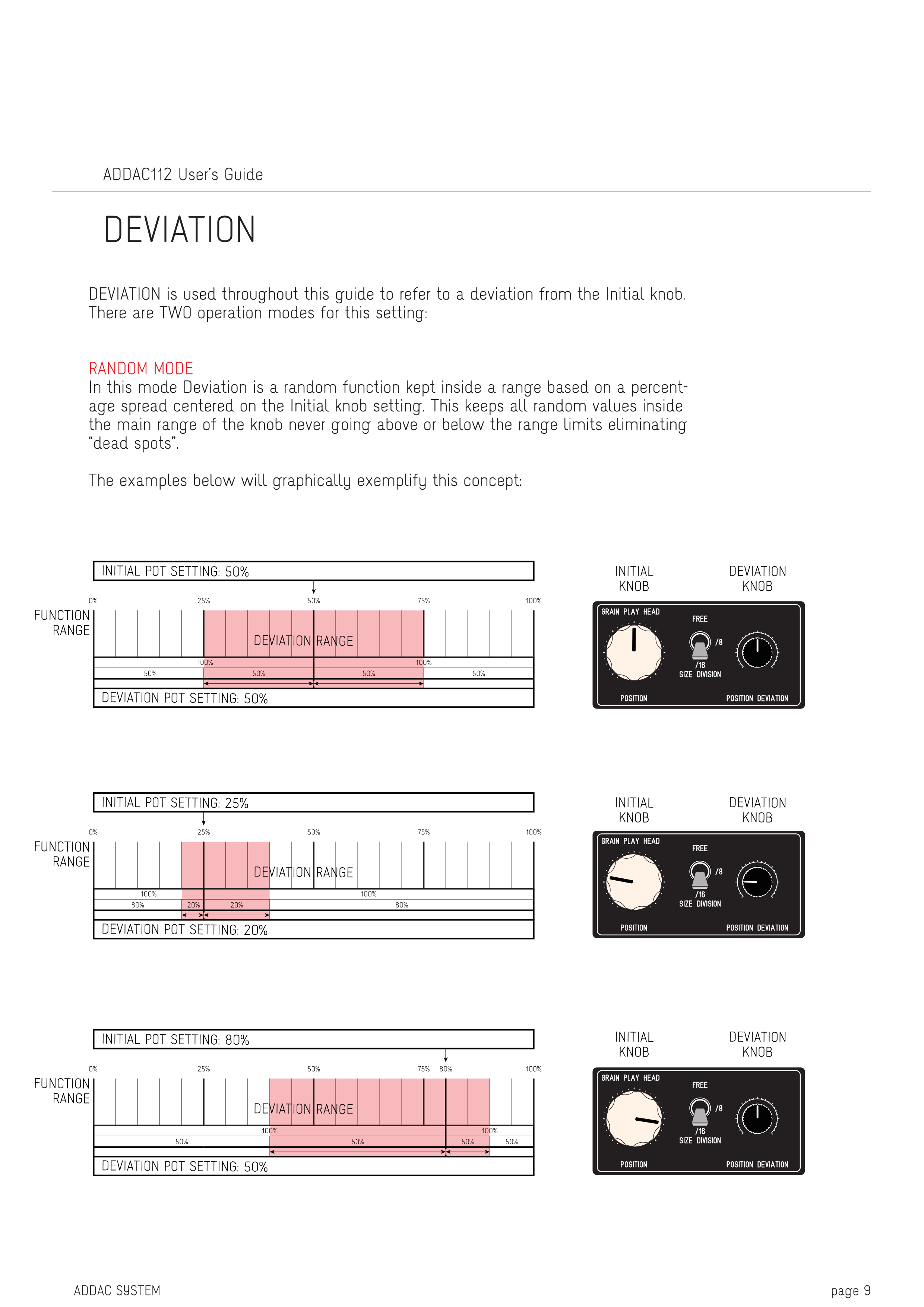

DEVIATION

ADDAC112 User's Guide

DEVIATIONは、このガイド全体を通じてInitial Knobからの偏差を指す用語として使用されます。

この設定には2つの動作モードがあります:

RANDOM MODE

このモードでは、Deviationはランダム関数として動作し、Initial Knobの設定を中心としたパーセンテージベースの範囲内に保たれます。これにより、すべてのランダム値がKnobのメイン範囲内に収まり、範囲の上限または下限を超えることがなく、「デッドスポット」が排除されます。

以下の例は、この概念を図で示しています:

INITIAL POT SETTING: 50% 0% 25% 50% 75% 100% 100% 100% 50% 50% 50% 50% DEVIATION RANGE DEVIATION POT SETTING: 50% FUNCTION RANGE

INITIAL KNOB

DEVIATION KNOB

INITIAL POT SETTING: 80% 0% 25% 50% 75% 80% 100% 100% 100% 50% 50% 50% 50% DEVIATION RANGE DEVIATION POT SETTING: 50% FUNCTION RANGE

INITIAL KNOB

DEVIATION KNOB

INITIAL POT SETTING: 25% 0% 25% 50% 75% 100% 100% 100% 20% 20% 80% 80% DEVIATION RANGE DEVIATION POT SETTING: 20% FUNCTION RANGE

INITIAL KNOB

DEVIATION KNOB
