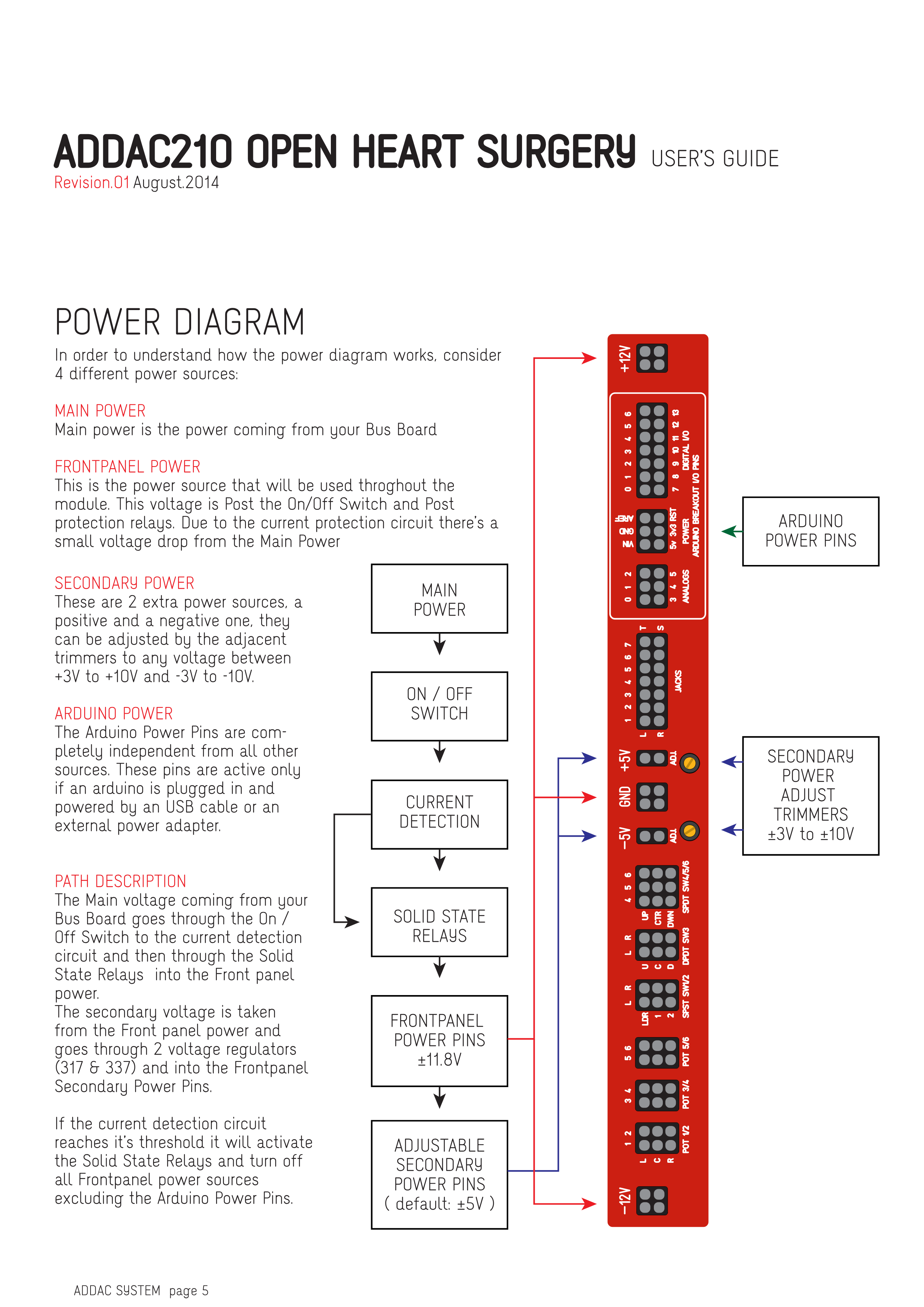

POWER DIAGRAM

パワーダイアグラムの仕組みを理解するために、4つの異なる電源について考えます。

MAIN POWER

Main powerは、Bus Boardから供給される電源です。

FRONTPANEL POWER

これはモジュール全体で使用される電源です。この電圧はOn/Offスイッチおよび保護リレーの後段にあります。電流保護回路により、Main Powerからわずかな電圧降下が発生します。

SECONDARY POWER

これらは2つの追加電源で、ポジティブとネガティブの電源です。隣接するトリマーによって、+3Vから+10V、および-3Vから-10Vの任意の電圧に調整できます。

ARDUINO POWER

Arduino Power Pinsは、他のすべての電源から完全に独立しています。これらのピンは、ArduinoがUSBケーブルまたは外部電源アダプターによって電源供給され、接続されている場合にのみアクティブになります。

PATH DESCRIPTION

Bus Boardから供給されるMain電圧は、On/Offスイッチを経由して電流検出回路に入り、その後Solid State Relaysを通過してFront panel powerに供給されます。

Secondary電圧はFront panel powerから取得され、2つの電圧レギュレーター(317 & 337)を通過してFrontpanel Secondary Power Pinsに供給されます。

電流検出回路が閾値に達すると、Solid State Relaysが作動し、Arduino Power Pinsを除くすべてのFrontpanel電源がオフになります。

MAIN POWER

ON / OFF SWITCH

SOLID STATE RELAYS

FRONTPANEL POWER PINS ±11.8V

ADJUSTABLE SECONDARY POWER PINS ( デフォルト: ±5V )

ARDUINO POWER PINS

SECONDARY POWER ADJUST TRIMMERS ±3V to ±10V

CURRENT DETECTION
