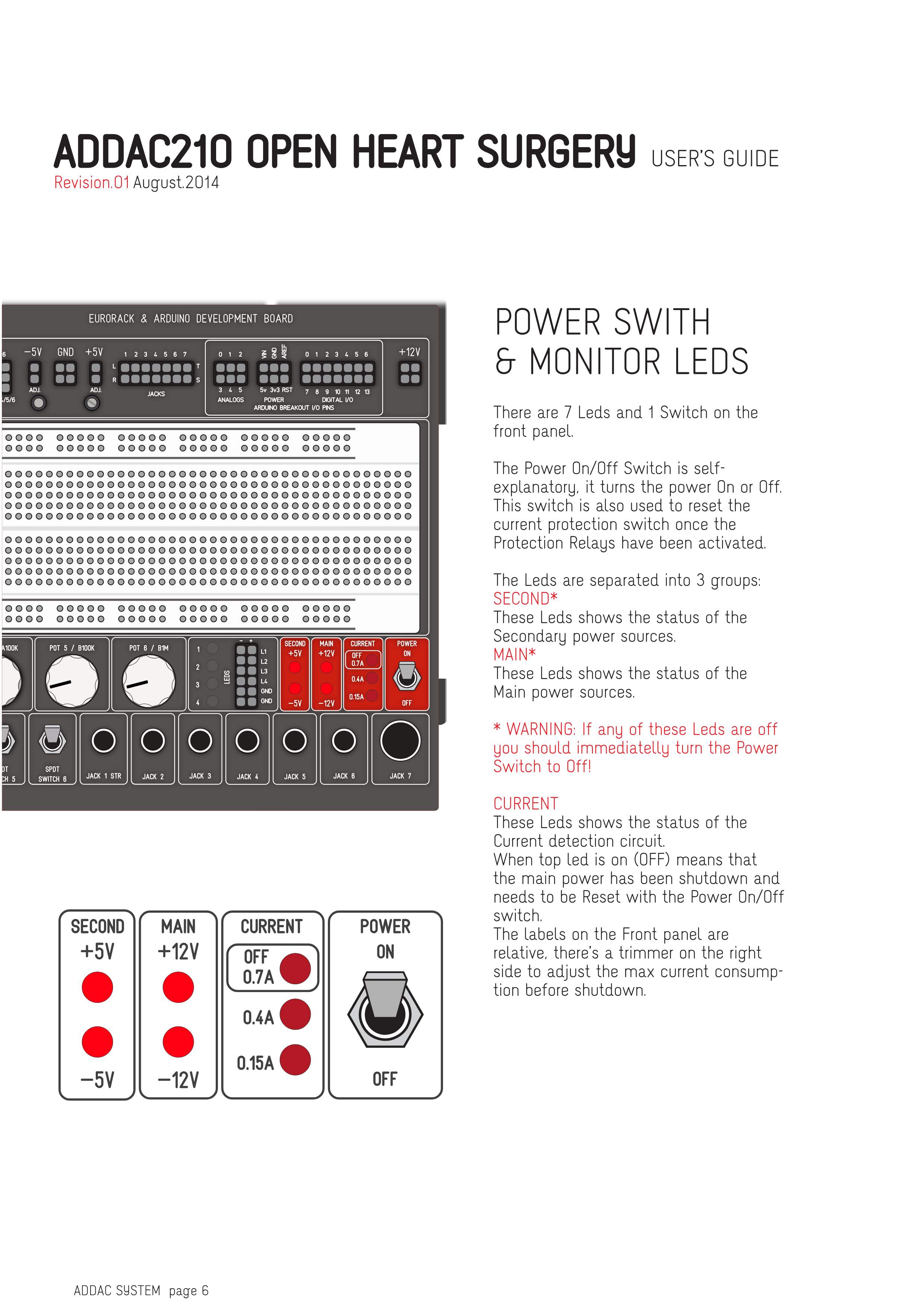

電源スイッチ & モニターLED

フロントパネルには7つのLEDと1つのスイッチがあります。

電源On/Offスイッチは説明不要で、電源をオンまたはオフにします。このスイッチは、保護リレーが作動した後、過電流保護スイッチをリセットする際にも使用されます。

LEDは3つのグループに分かれています:

SECOND* これらのLEDは、セカンダリー電源の状態を表示します。

MAIN* これらのLEDは、メイン電源の状態を表示します。

• 警告: これらのLEDのいずれかが消灯している場合は、直ちに電源スイッチをオフにしてください!

CURRENT これらのLEDは、電流検出回路の状態を表示します。上部のLEDが点灯(OFF)している場合は、メイン電源がシャットダウンされており、電源On/Offスイッチでリセットする必要があることを意味します。

フロントパネルのラベルは相対的なものです。右側にトリマーがあり、シャットダウン前の最大消費電流を調整できます。
