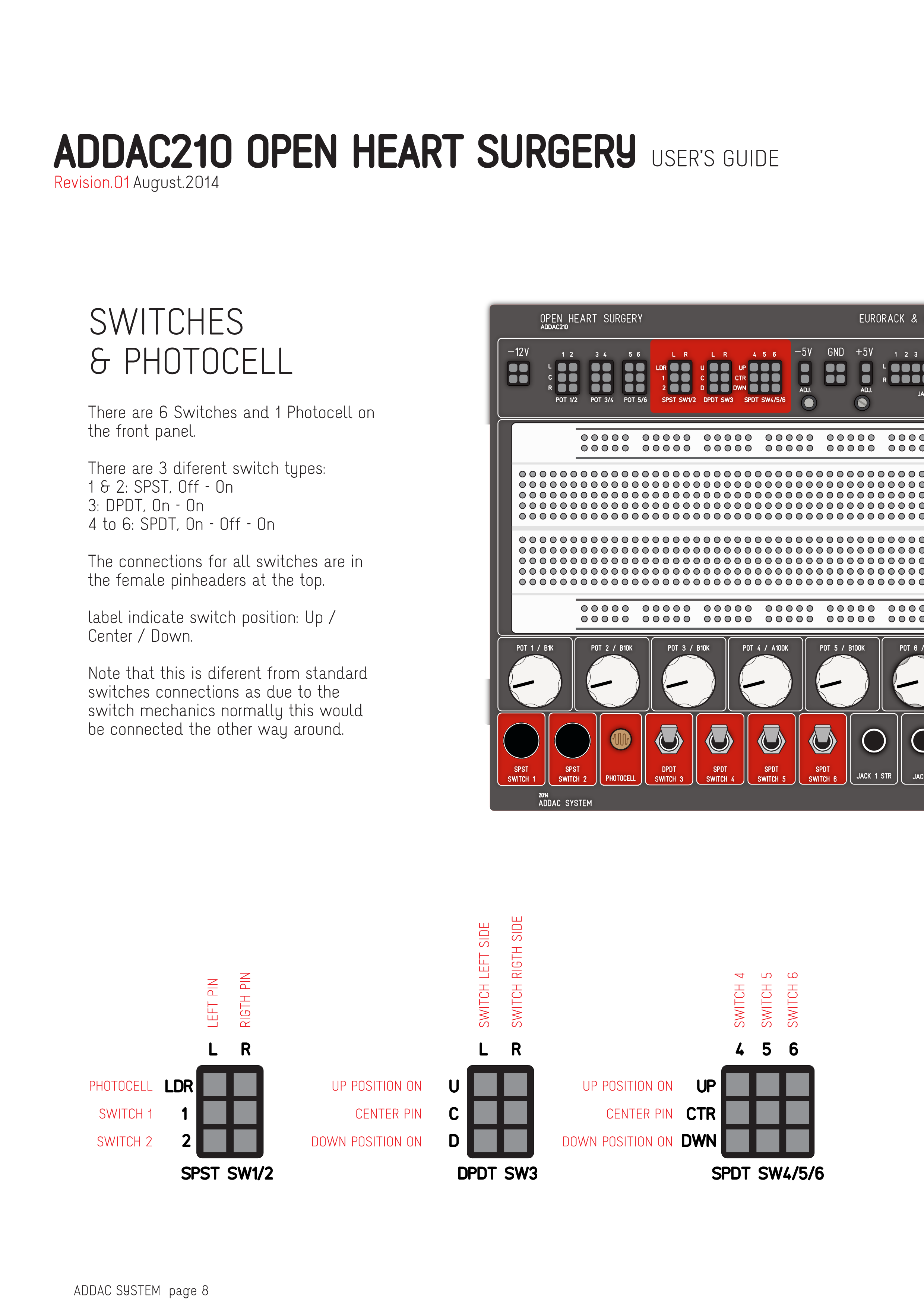

SWITCHES & PHOTOCELL

フロントパネルには6つのSwitchと1つのPhotocellがあります。

3種類の異なるスイッチタイプがあります:

1 & 2: SPST、Off - On

3: DPDT、On - On

4 to 6: SPDT、On - Off - On

すべてのスイッチの接続は、上部のメスピンヘッダーにあります。

ラベルはスイッチの位置を示しています: Up / Center / Down。

これは標準的なスイッチ接続とは異なることに注意してください。スイッチのメカニズムの都合上、通常は逆向きに接続されます。

PHOTOCELL

LEFT PIN

SWITCH 1

SWITCH 2

RIGHT PIN

UP POSITION ON

SWITCH LEFT SIDE

CENTER PIN

DOWN POSITION ON

SWITCH RIGHT SIDE

UP POSITION ON

SWITCH 4

CENTER PIN

DOWN POSITION ON

SWITCH 5

SWITCH 6
