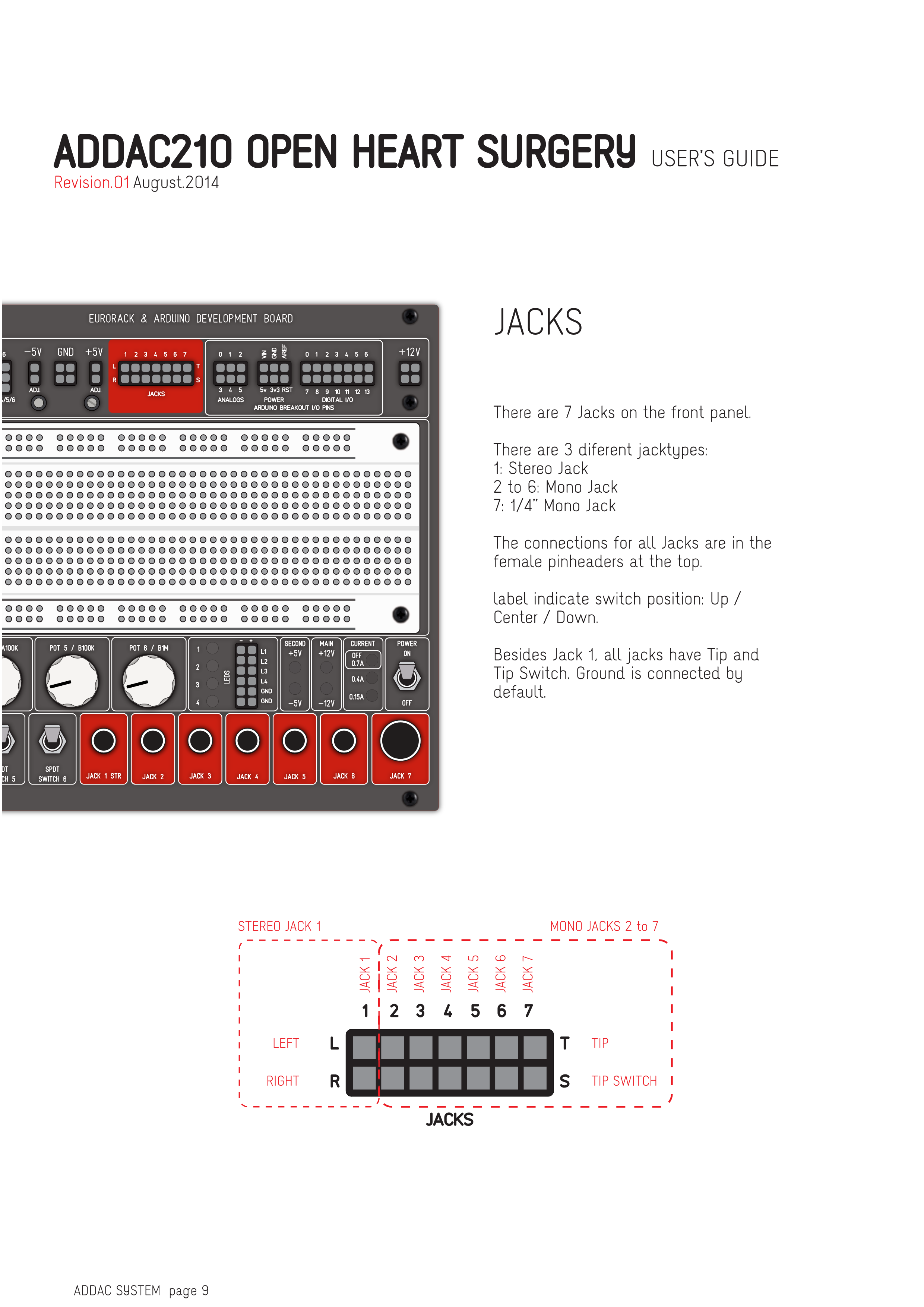

JACKS

フロントパネルには7つのJackがあります。

3種類のJackがあります: 1: Stereo Jack 2 to 6: Mono Jack 7: 1/4'' Mono Jack

すべてのJackの接続は、上部のメスピンヘッダーにあります。

ラベルはスイッチの位置を示します: Up / Center / Down。

Jack 1以外のすべてのJackには、TipとTip Switchがあります。Groundはデフォルトで接続されています。

JACK 1

JACK 2

JACK 3

JACK 4

JACK 5

JACK 6

JACK 7

LEFT

STEREO JACK 1 MONO JACKS 2 to 7

RIGHT

TIP

TIP SWITCH
