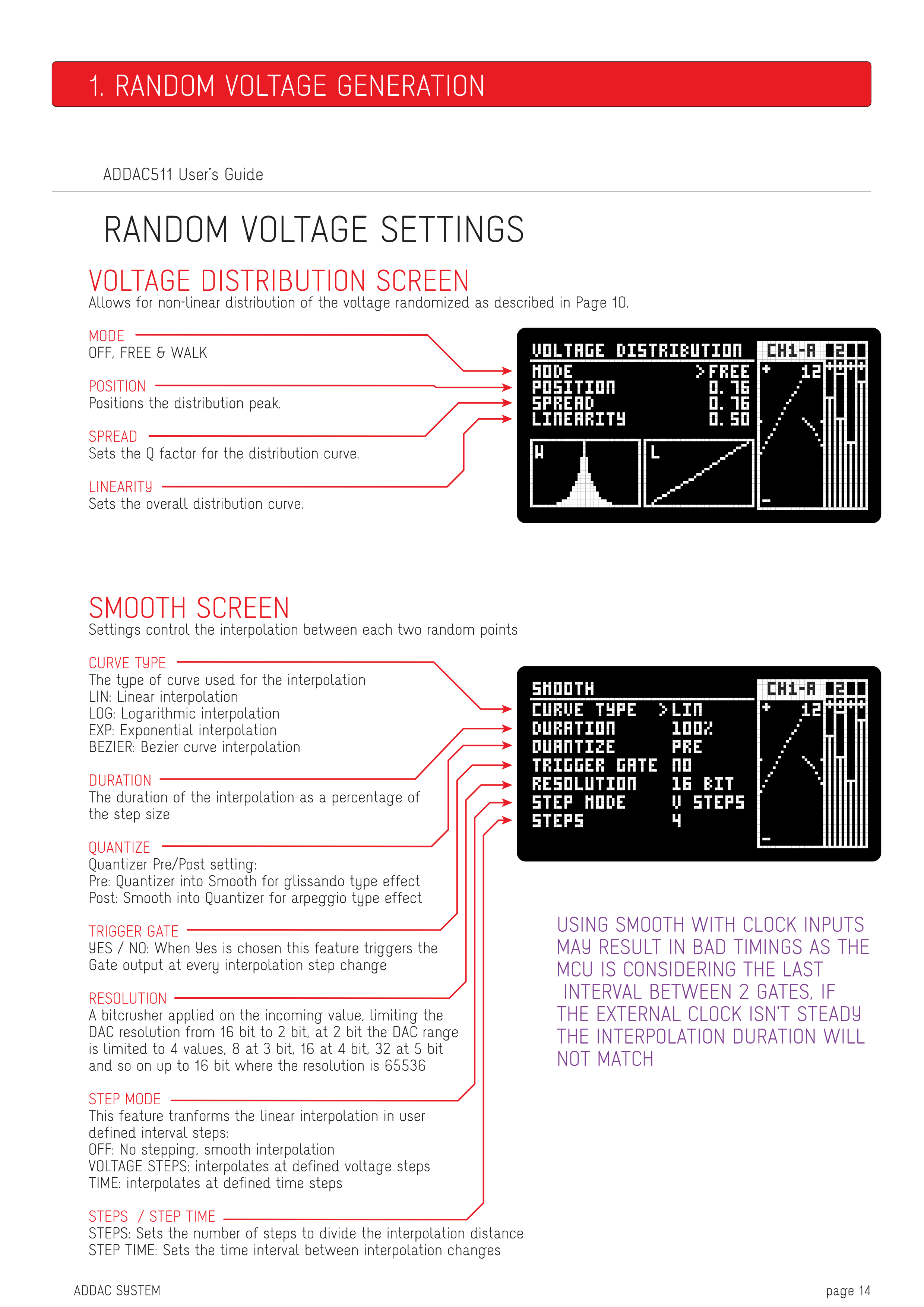

SMOOTH画面

設定により、各2つのランダムポイント間の補間をコントロールします。

CURVE TYPE

補間に使用されるカーブのタイプ

LIN: リニア補間

LOG: 対数補間

EXP: 指数補間

BEZIER: ベジェ曲線補間

DURATION

ステップサイズのパーセンテージとしての補間の長さ

QUANTIZE

Quantizer Pre/Post設定:

Pre: Quantizerを通してからSmoothへ、グリッサンド効果

Post: SmoothからQuantizerへ、アルペジオ効果

TRIGGER GATE

YES / NO: Yesが選択されている場合、この機能は補間ステップが変わるたびにGate出力をトリガーします。

RESOLUTION

入力値に適用されるビットクラッシャーで、DACの解像度を16ビットから2ビットに制限します。2ビットではDAC範囲は4つの値に制限され、3ビットで8、4ビットで16、5ビットで32となり、16ビットでは解像度が65536になります。

STEP MODE

この機能は、リニア補間をユーザー定義の間隔ステップに変換します:

OFF: ステップなし、スムーズな補間

VOLTAGE STEPS: 定義された電圧ステップで補間

TIME: 定義された時間ステップで補間

STEPS / STEP TIME

STEPS: 補間距離を分割するステップ数を設定

STEP TIME: 補間変化間の時間間隔を設定

RANDOM VOLTAGE SETTINGS

VOLTAGE DISTRIBUTION画面

Page 10で説明されているように、ランダム化された電圧の非線形分布を可能にします。

MODE

OFF、FREE & WALK

POSITION

分布のピーク位置を設定します。

SPREAD

分布曲線のQ係数を設定します。

LINEARITY

全体的な分布曲線を設定します。

1. RANDOM VOLTAGE GENERATION

CLOCK入力でSMOOTHを使用すると、MCUが2つのGate間の最後の間隔を考慮するため、タイミングが悪くなる可能性があります。外部CLOCKが安定していない場合、補間時間が一致しません。
