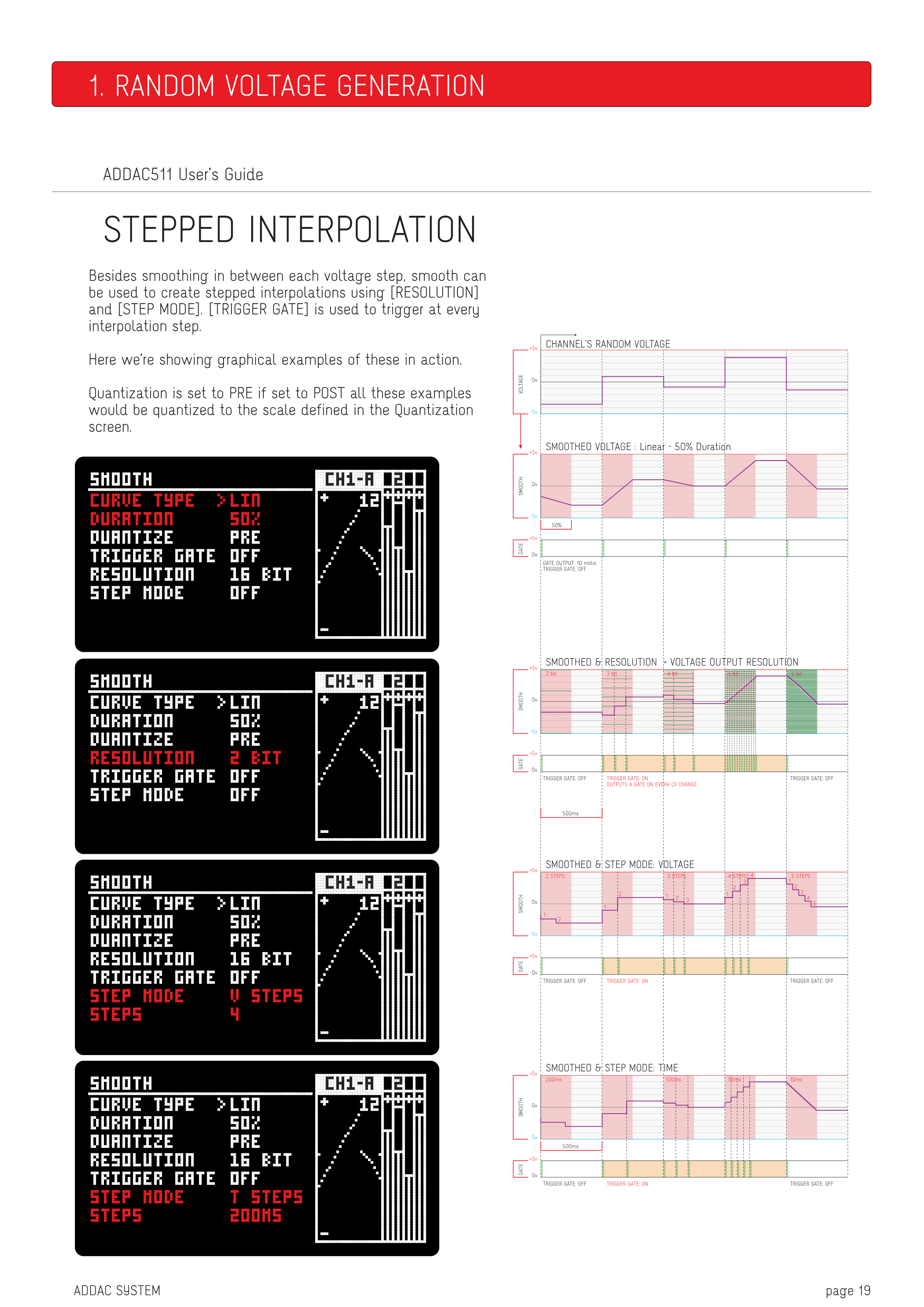

STEPPED INTERPOLATION

各電圧ステップ間のスムージングに加えて、Smoothは[RESOLUTION]と[STEP MODE]を使用してステップ補間を作成するために使用できます。[TRIGGER GATE]は、各補間ステップでトリガーするために使用されます。

ここでは、これらの動作をグラフィカルな例で示しています。

QuantizationがPREに設定されている場合、POSTに設定するとこれらの例はすべてQuantization画面で定義されたスケールに量子化されます。

1. RANDOM VOLTAGE GENERATION

VOLTAGE
+5v
-5v
0v

SMOOTH
+5v
-5v
0v

CHANNEL'S RANDOM VOLTAGE
SMOOTHED VOLTAGE : Linear - 50% Duration

SMOOTHED & RESOLUTION = VOLTAGE OUTPUT RESOLUTION

SMOOTH
+5v
-5v
0v

2 bit | 3 bit | 4 bit | 5 bit | 6 bit

SMOOTHED & STEP MODE: VOLTAGE

SMOOTH
+5v
-5v
0v

2 STEPS
1 1 1 1 1
2 2 2 2 2
3 3 3
4 4
5

5 STEPS

SMOOTHED & STEP MODE: TIME

SMOOTH
+5v
-5v
0v

500ms | 200ms | 100ms | 50ms | 10ms

500ms
50%

TRIGGER GATE動作

GATE
+5v
0v

GATE OUTPUT: 10 millis
TRIGGER GATE: OFF

GATE
+5v
0v

TRIGGER GATE: OFF | TRIGGER GATE: OFF | TRIGGER GATE: ON
OUTPUTS A GATE ON EVERY CV CHANGE

GATE
+5v
0v

TRIGGER GATE: OFF | TRIGGER GATE: OFF | TRIGGER GATE: ON
3 STEPS | 4 STEPS

GATE
+5v
0v

TRIGGER GATE: OFF | TRIGGER GATE: OFF | TRIGGER GATE: ON
