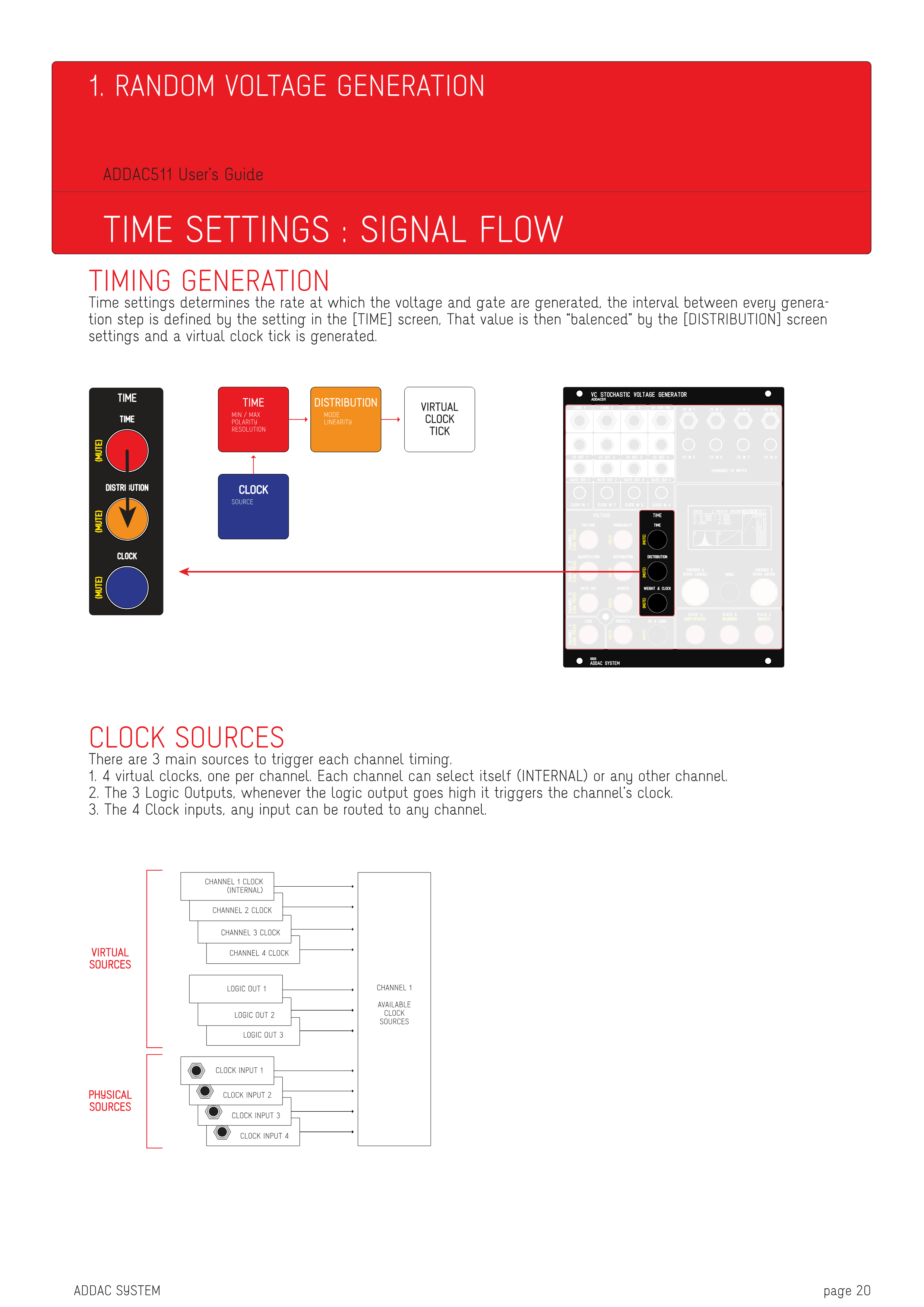

1. RANDOM VOLTAGE GENERATION

TIME SETTINGS : SIGNAL FLOW

TIMING GENERATION

Time設定は、電圧とGateが生成される速度を決定します。各生成ステップ間の間隔は[TIME]画面の設定で定義されます。その値は[DISTRIBUTION]画面の設定によって「バランス」が調整され、仮想クロックティックが生成されます。

CLOCK SOURCES

各チャンネルのタイミングをトリガーする主要なソースは3つあります。

1. チャンネルごとに1つずつ、合計4つの仮想クロック。各チャンネルは自身(INTERNAL)または他のチャンネルを選択できます。

2. 3つのLogic出力。Logic出力がHighになると、チャンネルのクロックがトリガーされます。

3. 4つのClock入力。任意の入力を任意のチャンネルにルーティングできます。

AVAILABLE CLOCK SOURCES

VIRTUAL SOURCES:

• CHANNEL 1 CLOCK (INTERNAL)
• CHANNEL 2 CLOCK
• CHANNEL 3 CLOCK
• CHANNEL 4 CLOCK

PHYSICAL SOURCES:

• LOGIC OUT 1
• LOGIC OUT 2
• LOGIC OUT 3
• CLOCK INPUT 1
• CLOCK INPUT 2
• CLOCK INPUT 3
• CLOCK INPUT 4

→ CHANNEL 1

関連画面:

• TIME
• MIN / MAX
• POLARITY
• RESOLUTION
• CLOCK SOURCE
• DISTRIBUTION
• MODE
• LINEARITY
• VIRTUAL CLOCK TICK
