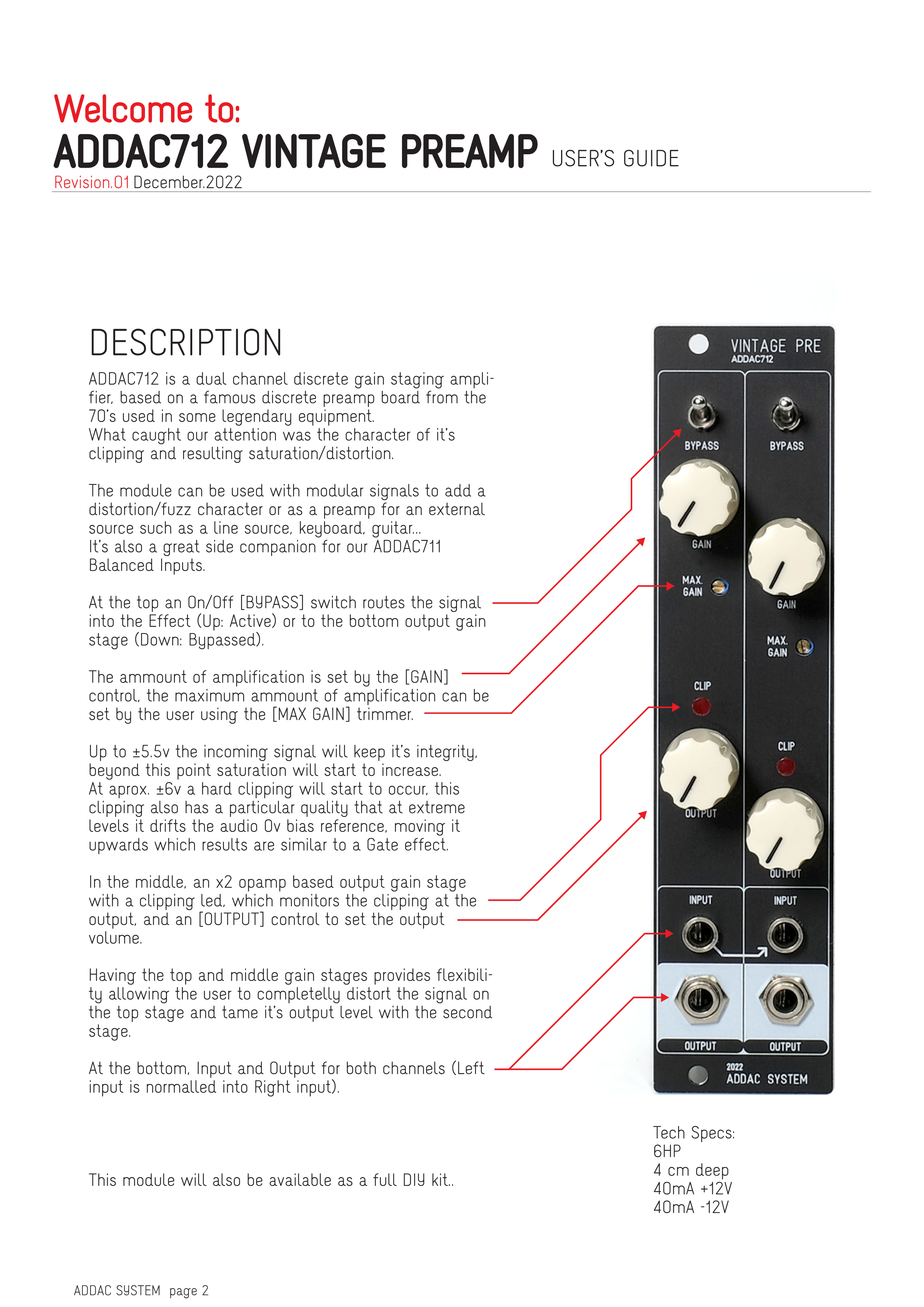

説明

ADDAC712は、70年代の伝説的な機器で使用された有名なディスクリートプリアンプボードをベースにした、デュアルチャンネルのディスクリートゲインステージアンプです。

私たちの注目を集めたのは、そのクリッピングと結果として生じるサチュレーション/ディストーションの特性でした。

このモジュールは、モジュラーシグナルにディストーション/ファズキャラクターを追加するために使用できます。また、ラインソース、キーボード、ギターなどの外部ソースのプリアンプとしても使用できます。

ADDAC711 Balanced Inputsの優れたサイドコンパニオンでもあります。

上部にあるOn/Off [BYPASS]スイッチは、シグナルをエフェクト(上:アクティブ)または下部の出力ゲインステージ(下:バイパス)にルーティングします。

増幅量は[GAIN]コントロールで設定し、最大増幅量はユーザーが[MAX GAIN]トリマーで設定できます。

±5.5vまでは、入力シグナルはその完全性を保ちます。この値を超えると、サチュレーションが増加し始めます。

約±6vで、ハードクリッピングが発生し始めます。このクリッピングには独特の特性があり、極端なレベルでは、オーディオ0vバイアスリファレンスをドリフトさせ、上方に移動させます。これにより、Gateエフェクトに似た結果が得られます。

中央には、出力のクリッピングをモニタリングするクリッピングLEDを備えたx2オペアンプベースの出力ゲインステージと、出力ボリュームを設定する[OUTPUT]コントロールがあります。

上部と中央のゲインステージを持つことで柔軟性が得られ、ユーザーは上部ステージでシグナルを完全にディストーションさせ、2番目のステージで出力レベルをコントロールすることができます。

下部には、両チャンネルのInputとOutputがあります(Left inputはRight inputにノーマル接続されています)。

このモジュールは、フルDIYキットとしても入手可能です。

テクニカル仕様:

6HP

4 cm deep

40mA +12V

40mA -12V
