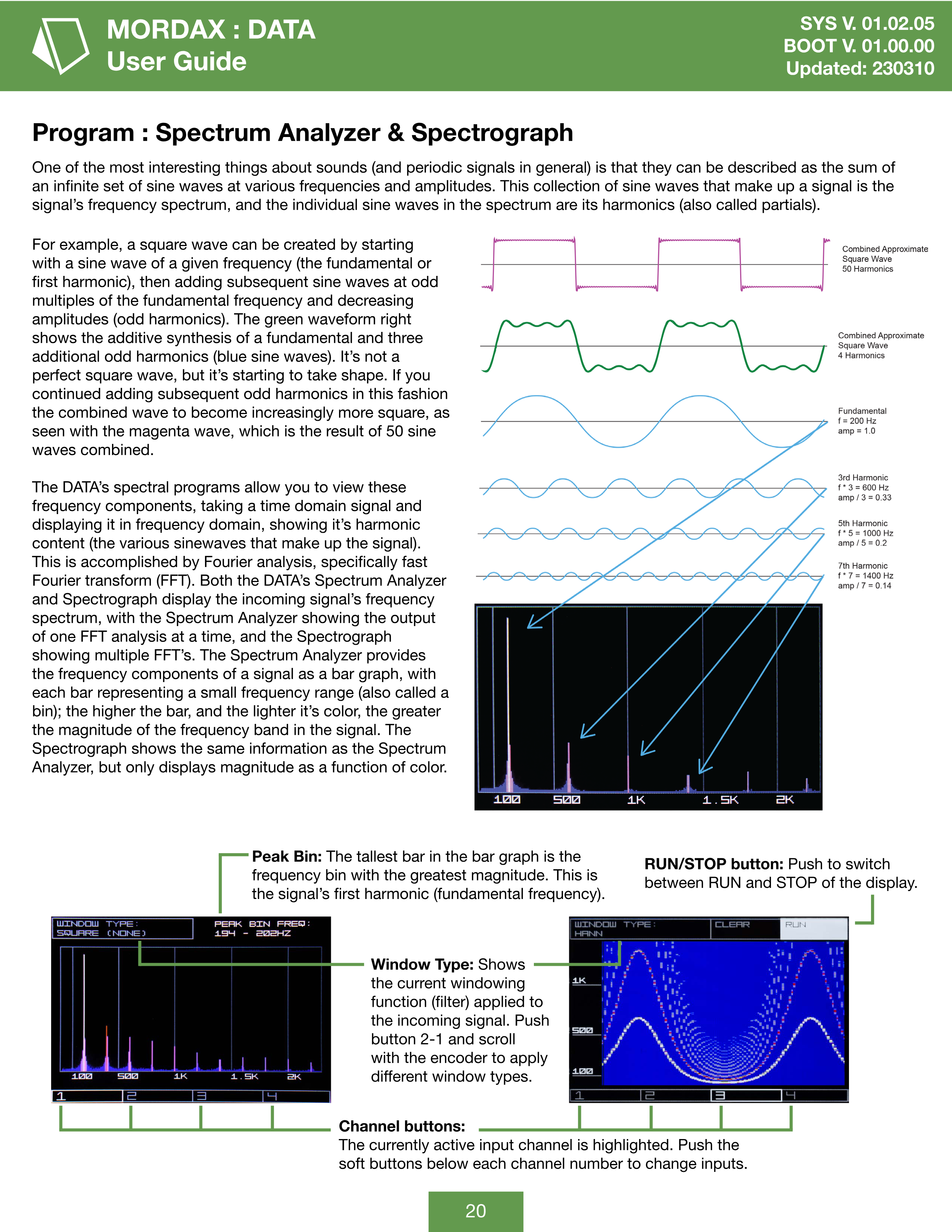

Program : Spectrum Analyzer & Spectrograph

音（および一般的な周期信号）の最も興味深い点の一つは、様々な周波数と振幅を持つ無限のサイン波の集合として記述できることです。信号を構成するこのサイン波の集まりが信号の周波数スペクトラムであり、スペクトラム内の個々のサイン波がその倍音（パーシャルとも呼ばれます）です。

例えば、方形波は特定の周波数のサイン波（基本波または第1倍音）から始めて、基本周波数の奇数倍の周波数を持つサイン波を振幅を下げながら加算していくことで生成できます（奇数倍音）。右に示す緑の波形は、基本波と3つの追加奇数倍音（青いサイン波）の加算合成を示しています。完全な方形波ではありませんが、その形に近づき始めています。このようにして後続の奇数倍音を追加し続けると、合成された波形はますます方形波に近づいていきます。マゼンタの波形はその例で、50個のサイン波を合成した結果です。

DATAのスペクトラムプログラムを使用すると、これらの周波数成分を確認できます。時間領域の信号を受け取り、周波数領域で表示し、信号を構成する様々なサイン波（倍音コンテンツ）を示します。これはフーリエ解析、特に高速フーリエ変換（FFT）によって実現されます。DATAのSpectrum AnalyzerとSpectrographはどちらも入力信号の周波数スペクトラムを表示しますが、Spectrum Analyzerは一度に1回のFFT解析の出力を表示し、Spectrographは複数のFFTを表示します。Spectrum Analyzerは信号の周波数成分をバーグラフとして表示し、各バーは小さな周波数範囲（ビンとも呼ばれます）を表します。バーが高く、色が明るいほど、信号内のその周波数帯域の強度が大きいことを示します。Spectrographはspectrum Analyzerと同じ情報を表示しますが、強度のみを色の変化として表示します。

RUN/STOPボタン: 押すと表示のRUNとSTOPを切り替えます。

Peak Bin: バーグラフで最も高いバーが最大の強度を持つ周波数ビンです。これが信号の第1倍音（基本周波数）です。

Channel buttons: 現在アクティブな入力チャンネルがハイライト表示されます。各チャンネル番号の下にあるソフトボタンを押して入力を切り替えます。

Window Type: 入力信号に適用されている現在のウィンドウ関数（フィルター）を表示します。ボタン2-1を押してエンコーダーを回すと、異なるウィンドウタイプを適用できます。
