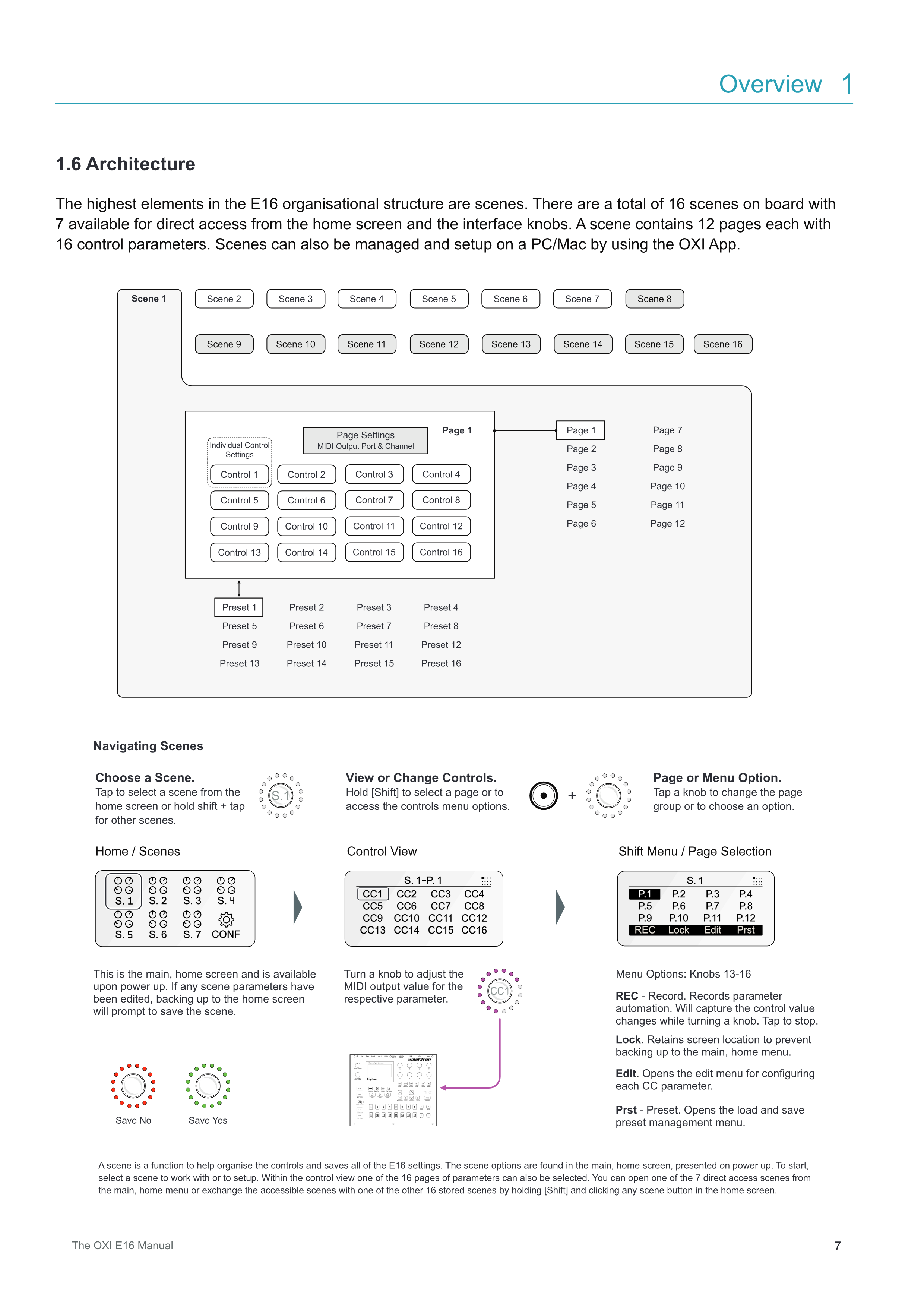

1.6 アーキテクチャ

E16の組織構造における最上位の要素はシーンです。合計16個のシーンが搭載されており、ホーム画面とインターフェイスのノブから7個に直接アクセスできます。シーンには12個のページがあり、各ページには16個のコントロールパラメーターがあります。シーンはOXI Appを使用してPC/Macで管理およびセットアップすることもできます。

Scene 2 Scene 1 Scene 3 Scene 4 Scene 5 Scene 6 Scene 7 Scene 8 Scene 9 Scene 10 Scene 11 Scene 12 Scene 13 Scene 14 Scene 15 Scene 16

Control 5 Control 7 Control 1 個別コントロール 設定 Page 1 Control 3 Control 3 Control 3 ページ設定 MIDI出力ポート & チャンネル Control 6 Control 8 Control 2 Control 4 Control 9 Control 11 Control 10 Control 12 Control 13 Control 15 Control 14 Control 16 Page 1 Preset 1 Preset 2 Preset 3 Preset 4 Preset 5 Preset 6 Preset 7 Preset 8 Preset 9 Preset 10 Preset 11 Preset 12 Preset 13 Preset 14 Preset 15 Preset 16 Page 3 Page 5 Page 11 Page 8 Page 2 Page 4 Page 10 Page 6 Page 12 Page 7 Page 9

シーンはコントロールの整理を助け、E16のすべての設定を保存する機能です。シーンオプションは電源投入時に表示されるメインのホーム画面にあります。まず、作業またはセットアップするシーンを選択します。コントロールビュー内では、16個のパラメーターページのいずれかを選択することもできます。メインのホームメニューから7個の直接アクセスシーンのいずれかを開くか、[Shift]を押しながらホーム画面のシーンボタンをクリックすることで、アクセス可能なシーンを他の16個の保存されたシーンのいずれかと交換できます。

シーンを選択 ホーム画面からシーンを選択する にはタップ、他のシーンを選択する には shift + タップします。

ホーム / シーン コントロールビュー Shiftメニュー / ページ選択

Save Yes Save No

これはメインのホーム画面で、電源投入時に 表示されます。シーンパラメーターが編集さ れている場合、ホーム画面に戻るとシーンの 保存を促すプロンプトが表示されます。

コントロールの表示または変更 [Shift]を押しながらページを選択する か、コントロールメニューオプションに アクセスします。 + ノブを回して、それぞれのパラ メーターのMIDI出力値を調整 します。 REC - Record。パラメーターオートメー ションを記録します。ノブを回している間の コントロール値の変化をキャプチャします。 タップして停止します。 Lock。画面位置を保持して、メインの ホームメニューに戻ることを防ぎます。 Edit。各CCパラメーターを設定するため の編集メニューを開きます。 Prst - Preset。プリセット管理メニュー のロードと保存を開きます。 ページまたはメニューオプション ノブをタップしてページグループを 変更するか、オプションを選択します。 メニューオプション: Knobs 13-16

S. 1 S. 5 S. 3 S. 7 S. 2 S. 6 S. 4 CONF

S. 1-P. 1 CC1 CC2 CC3 CC4 CC9 CC10 CC11 CC12 CC5 CC6 CC7 CC8 CC13 CC14 CC15 CC16

S. 1 P.1 P.2 P.3 P.4 P.9 P.10 P.11 P.12 P.5 P.6 P.7 P.8 REC Lock Edit Prst

S.1 CC1

シーンのナビゲート
