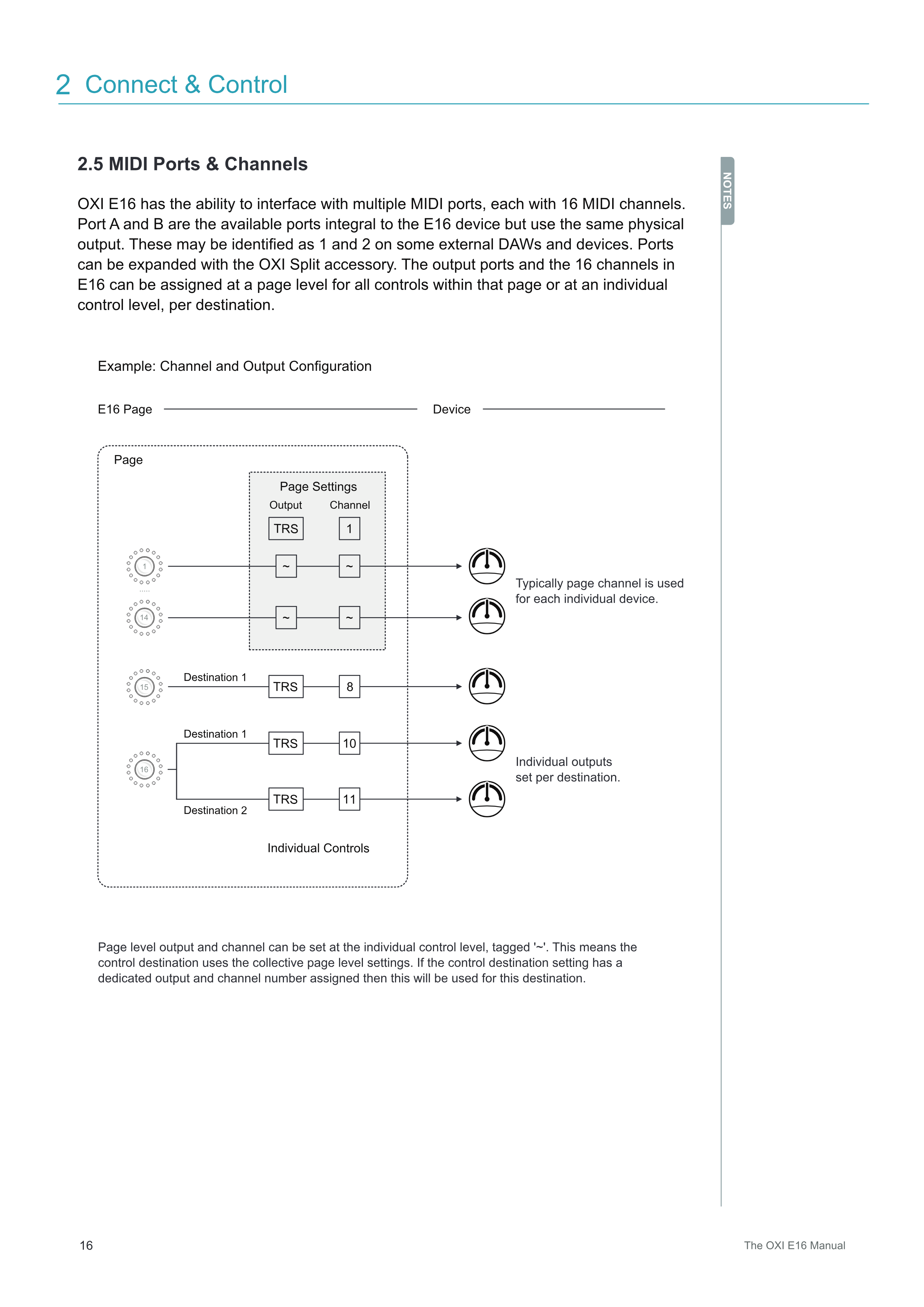

2.5 MIDIポートとチャンネル

OXI E16は、それぞれ16のMIDIチャンネルを持つ複数のMIDIポートとのインターフェースが可能です。

ポートAとBは、E16デバイスに内蔵された利用可能なポートですが、同じ物理出力を使用します。これらは一部の外部DAWやデバイスでは1および2として識別される場合があります。ポートはOXI Splitアクセサリーで拡張できます。E16の出力ポートと16チャンネルは、そのページ内のすべてのコントロールに対してページレベルで割り当てることも、送信先ごとに個別のコントロールレベルで割り当てることもできます。

Connect & Control 2

NOTES

Output Channel

Page Settings

• ~
• ~

Individual Controls

• Destination 1
  • TRS 8
  • TRS 10
• Destination 1
  • TRS 11
• Destination 2
  • TRS 1

Page

ページレベルの出力とチャンネルは、個別のコントロールレベルで設定でき、「~」とタグ付けされます。これは、コントロールの送信先が全体のページレベル設定を使用することを意味します。コントロールの送信先設定に専用の出力とチャンネル番号が割り当てられている場合は、その送信先にそれが使用されます。

Individual outputs set per destination. 送信先ごとに設定された個別出力。

Typically page channel is used for each individual device. 通常、ページチャンネルは個々のデバイスごとに使用されます。

Example: Channel and Output Configuration 例：チャンネルと出力の設定

E16 Page Device 1 14 15 16 .....
