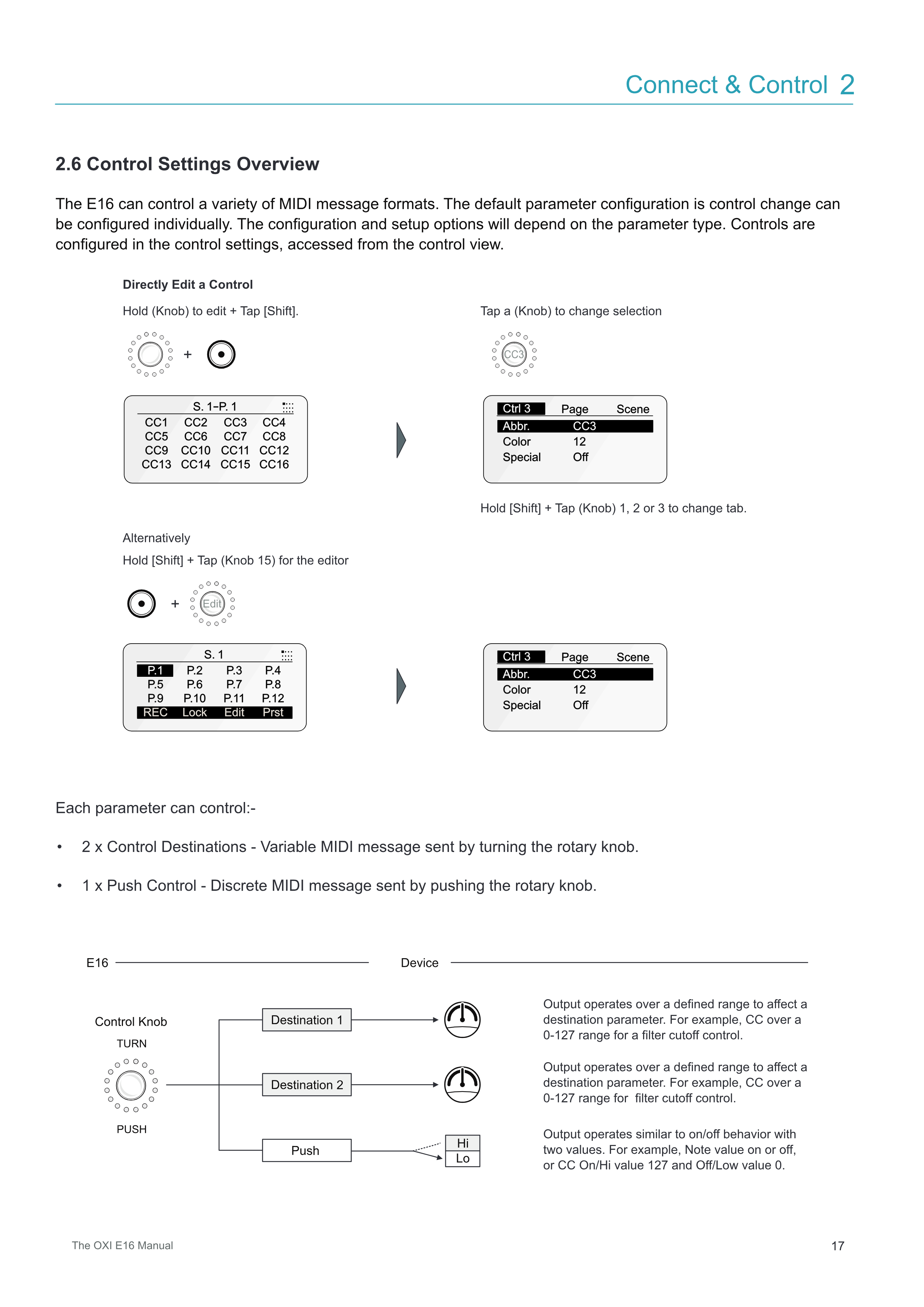

Connect & Control 2

2.6 Control Settings概要

E16は様々なMIDIメッセージフォーマットをコントロールできます。デフォルトのパラメーター設定はControl Changeで、個別に設定できます。設定とセットアップのオプションはパラメータータイプによって異なります。Controlsはcontrol settingsで設定され、control viewからアクセスします。

各パラメーターは以下をコントロールできます:

• 2 x Control Destinations - ロータリーknobを回すことで送信される可変MIDIメッセージ。

• 1 x Push Control - ロータリーknobを押すことで送信される離散的なMIDIメッセージ。

Destination 1

Push Hi Lo

Destination 2

Page Scene Abbr. Ctrl 3 CC3 Special Off Color 12

Page Scene Abbr. Ctrl 3 CC3 Special Off Color 12

Hold (Knob) to edit + Tap [Shift]。

Controlを直接編集

Tap a (Knob) to change selection

出力は定義された範囲で動作し、目的のパラメーターに影響を与えます。例えば、フィルターカットオフコントロールのために0-127の範囲でCC。

出力は定義された範囲で動作し、目的のパラメーターに影響を与えます。例えば、フィルターカットオフコントロールのために0-127の範囲でCC。

出力はon/offの動作と同様に2つの値で動作します。例えば、Note値のonまたはoff、またはCC On/Hi値127とOff/Low値0。

S. 1-P. 1

CC1 CC2 CC3 CC4 CC9 CC10 CC11 CC12 CC5 CC6 CC7 CC8 CC13 CC14 CC15 CC16

• CC3


Hold [Shift] + Tap (Knob 15) for the editor

別の方法

Hold [Shift] + Tap (Knob) 1, 2 or 3 to change tab。

S. 1

P.1 P.2 P.3 P.4 P.9 P.10 P.11 P.12 P.5 P.6 P.7 P.8 REC Lock Edit Prst

• Edit

Control Knob

E16 Device

TURN

PUSH
