NOTES

Sequencer Basics 3

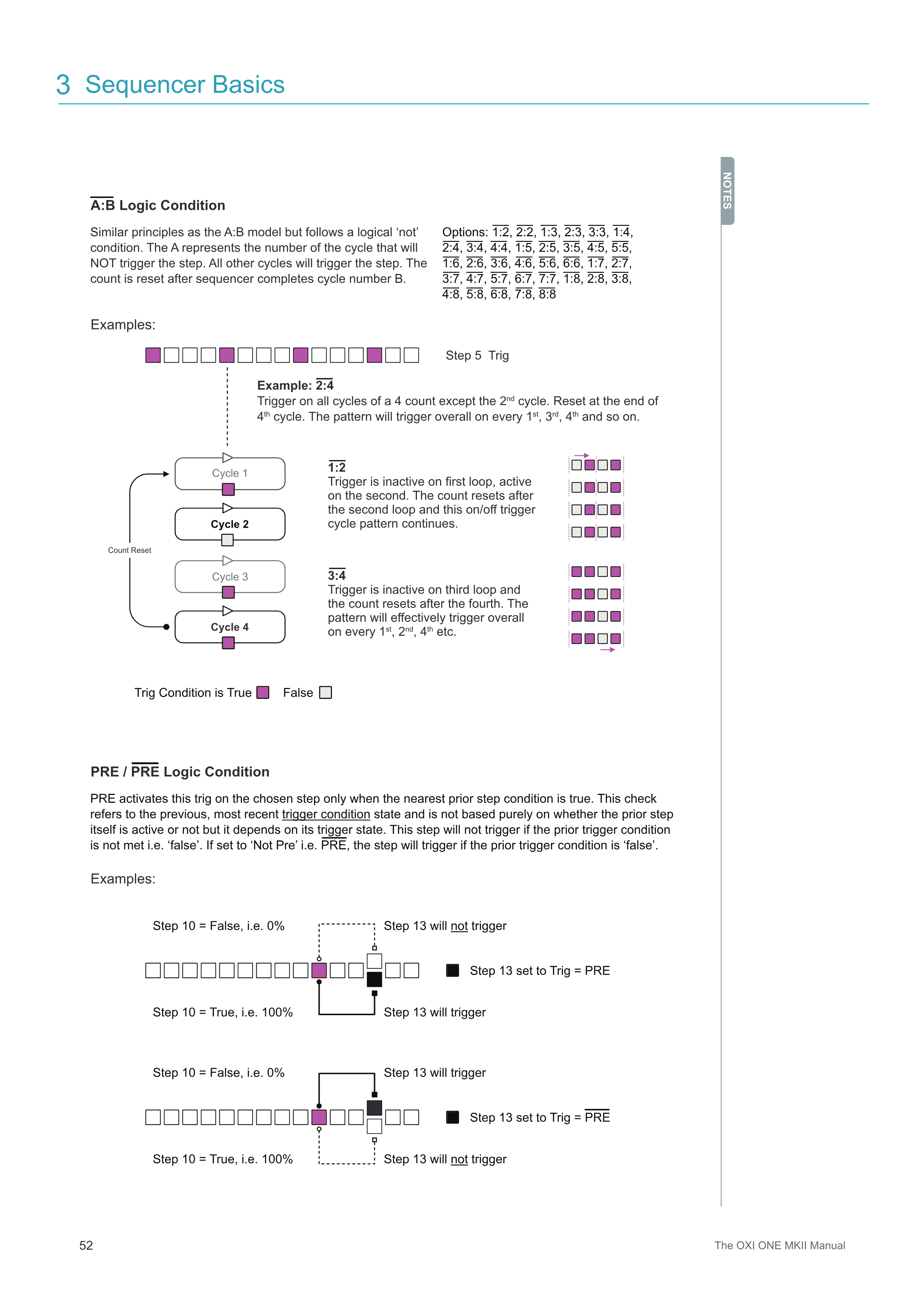

A:Bモデルと同様の原理ですが、論理的な「not」条件に従います。Aは、ステップをトリガーしないサイクルの番号を表します。その他すべてのサイクルはステップをトリガーします。カウントは、sequencerがサイクル番号Bを完了した後にリセットされます。

A:B Logic Condition

オプション: 1:2, 2:2, 1:3, 2:3, 3:3, 1:4, 2:4, 3:4, 4:4, 1:5, 2:5, 3:5, 4:5, 5:5, 1:6, 2:6, 3:6, 4:6, 5:6, 6:6, 1:7, 2:7, 3:7, 4:7, 5:7, 6:7, 7:7, 1:8, 2:8, 3:8, 4:8, 5:8, 6:8, 7:8, 8:8

例:

1:2 最初のループではトリガーが非アクティブ、2回目でアクティブになります。カウントは2回目のループの後にリセットされ、このオン/オフトリガーサイクルパターンが続きます。

3:4 3回目のループでトリガーが非アクティブになり、カウントは4回目の後にリセットされます。パターンは全体として、1回目、2回目、4回目などで効果的にトリガーされます。

例: 2:4

4カウントの2回目のサイクルを除くすべてのサイクルでトリガーします。4回目のサイクルの終わりにリセットされます。パターンは全体として、1回目、3回目、4回目などでトリガーされます。

Step 5 Trig Cycle 1 Cycle 2 Cycle 3 Cycle 4 Count Reset

PRE / PRE Logic Condition

PREは、最も近い前のステップの条件がtrueである場合にのみ、選択されたステップでこのtrigをアクティブにします。このチェックは、前の最新のトリガー条件の状態を参照するものであり、前のステップ自体がアクティブかどうかに純粋に基づいているわけではなく、そのトリガー状態に依存します。前のトリガー条件が満たされていない(すなわち「false」)場合、このステップはトリガーされません。「Not Pre」すなわちPREに設定されている場合、前のトリガー条件が「false」であればステップがトリガーされます。

例:

Step 13 set to Trig = PRE Step 10 = True, i.e. 100% Step 13 will trigger

Step 13 set to Trig = PRE Step 10 = False, i.e. 0% Step 13 will not trigger

Step 13 set to Trig = PRE Step 10 = True, i.e. 100% Step 13 will not trigger

Step 13 set to Trig = PRE Step 10 = False, i.e. 0% Step 13 will trigger

Trig Condition is True False
