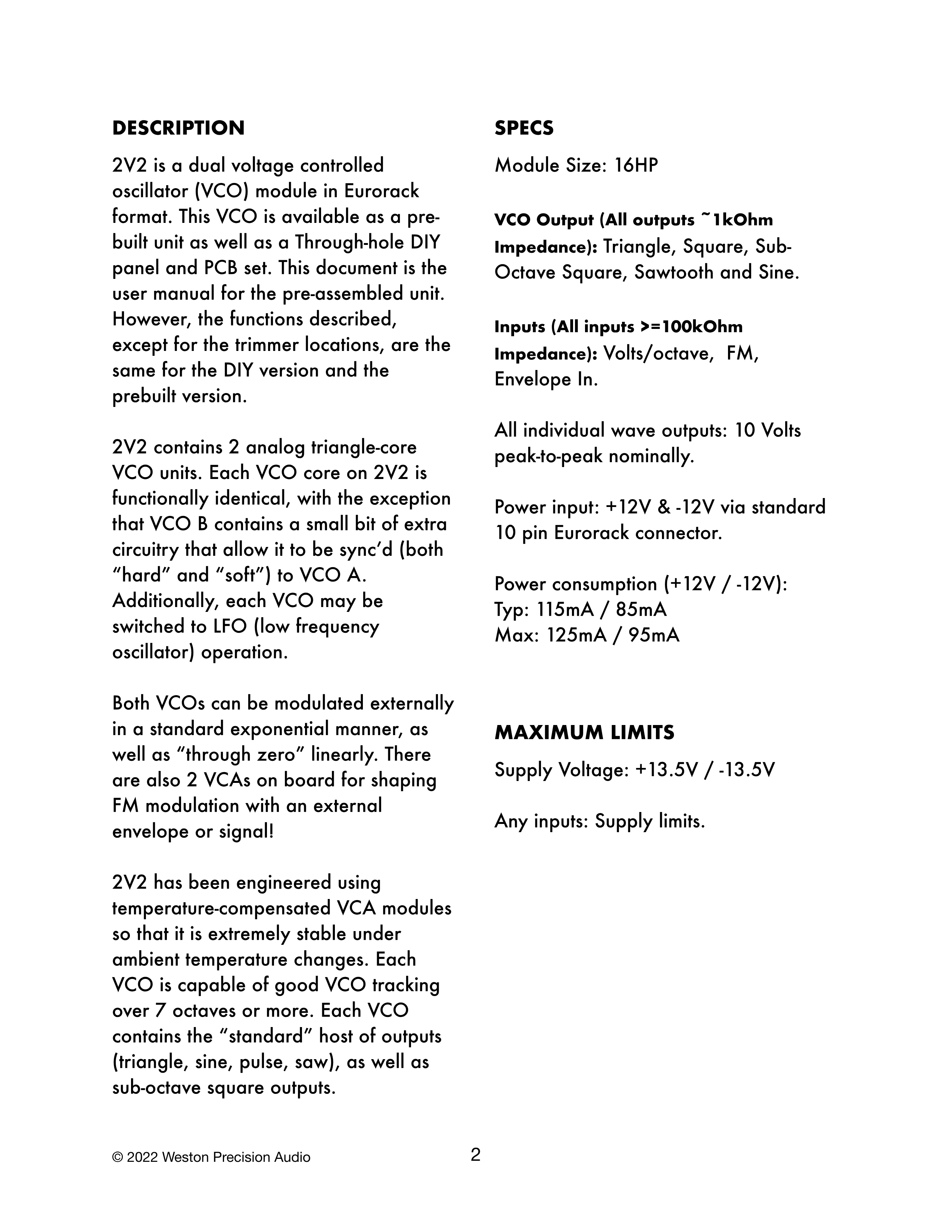

説明

2V2はEurorackフォーマットのデュアル電圧制御オシレーター（VCO）モジュールです。このVCOは、組み立て済みユニットとスルーホールDIYパネル・PCBセットの両方で入手可能です。本書は組み立て済みユニットのユーザーマニュアルです。ただし、トリマーの位置を除き、説明されている機能はDIY版と組み立て済み版で同じです。

2V2には2つのアナログトライアングルコアVCOユニットが含まれています。2V2の各VCOコアは機能的に同一ですが、VCO Bには小さな追加回路が含まれており、VCO Aに同期（「ハード」と「ソフト」の両方）できます。さらに、各VCOはLFO（低周波オシレーター）動作に切り替えることができます。

両方のVCOは標準的なエクスポネンシャル方式で外部変調が可能であり、また「スルーゼロ」でリニアに変調することもできます。FM変調を外部エンベロープまたは信号で整形するための2つのVCAもボード上に搭載されています。

2V2は温度補償されたVCAモジュールを使用して設計されているため、周囲温度の変化に対して非常に安定しています。各VCOは7オクターブ以上にわたって優れたVCOトラッキングが可能です。各VCOには「標準的な」出力（トライアングル、サイン、パルス、ソー）に加え、サブオクターブスクエア出力が含まれています。

仕様

モジュールサイズ: 16HP

VCO出力（すべての出力は約1kΩインピーダンス）: Triangle、Square、Sub-Octave Square、SawtoothおよびSine。

入力（すべての入力は100kΩ以上のインピーダンス）: Volts/octave、FM、Envelope In。

すべての個別波形出力: 公称10ボルトpeak-to-peak。

電源入力: 標準10ピンEurorackコネクタ経由で+12Vおよび-12V。

消費電力（+12V / -12V）: Typ: 115mA / 85mA Max: 125mA / 95mA

最大制限値

電源電圧: +13.5V / -13.5V

すべての入力: 電源制限値。
