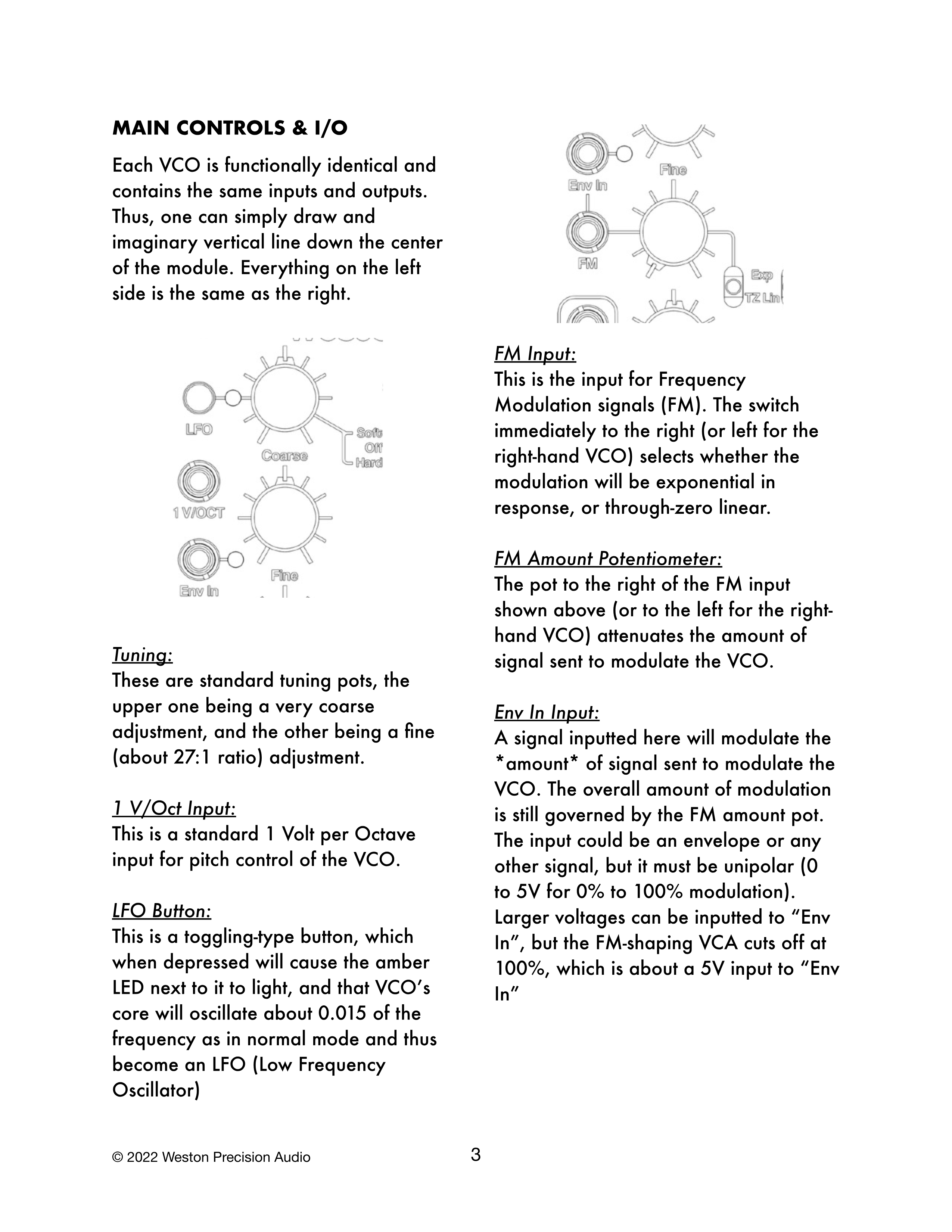

主要なコントロールと入出力

各VCOは機能的に同一であり、同じ入力と出力を備えています。したがって、モジュールの中央に縦の線を想像して引くことができます。左側のすべては右側と同じです。

Tuning:

これらは標準的なチューニングポットで、上部のポットは非常に粗い調整、もう一つは細かい調整（約27:1の比率）です。

1 V/Oct Input:

これは、VCOのピッチコントロールのための標準的な1 Volt per Octave入力です。

LFO Button:

これはトグル式のボタンで、押すと隣のアンバー色のLEDが点灯し、そのVCOのコアが通常モードの約0.015倍の周波数で発振し、LFO（Low Frequency Oscillator）になります。

FM Input:

これはFrequency Modulation信号（FM）の入力です。すぐ右側（右側のVCOの場合は左側）のスイッチで、変調が指数関数的な応答になるか、スルーゼロリニアになるかを選択します。

FM Amount Potentiometer:

上記のFM入力の右側（右側のVCOの場合は左側）のポットは、VCOを変調するために送られる信号の量を減衰させます。

Env In Input:

ここに入力された信号は、VCOを変調するために送られる信号の量を変調します。変調の全体量は依然としてFM amountポットによって制御されます。入力はエンベロープまたはその他の信号でも構いませんが、単極性（0%から100%の変調に対して0～5V）である必要があります。「Env In」にはより大きな電圧を入力できますが、FM整形VCAは100%でカットオフし、これは「Env In」への約5Vの入力に相当します。
