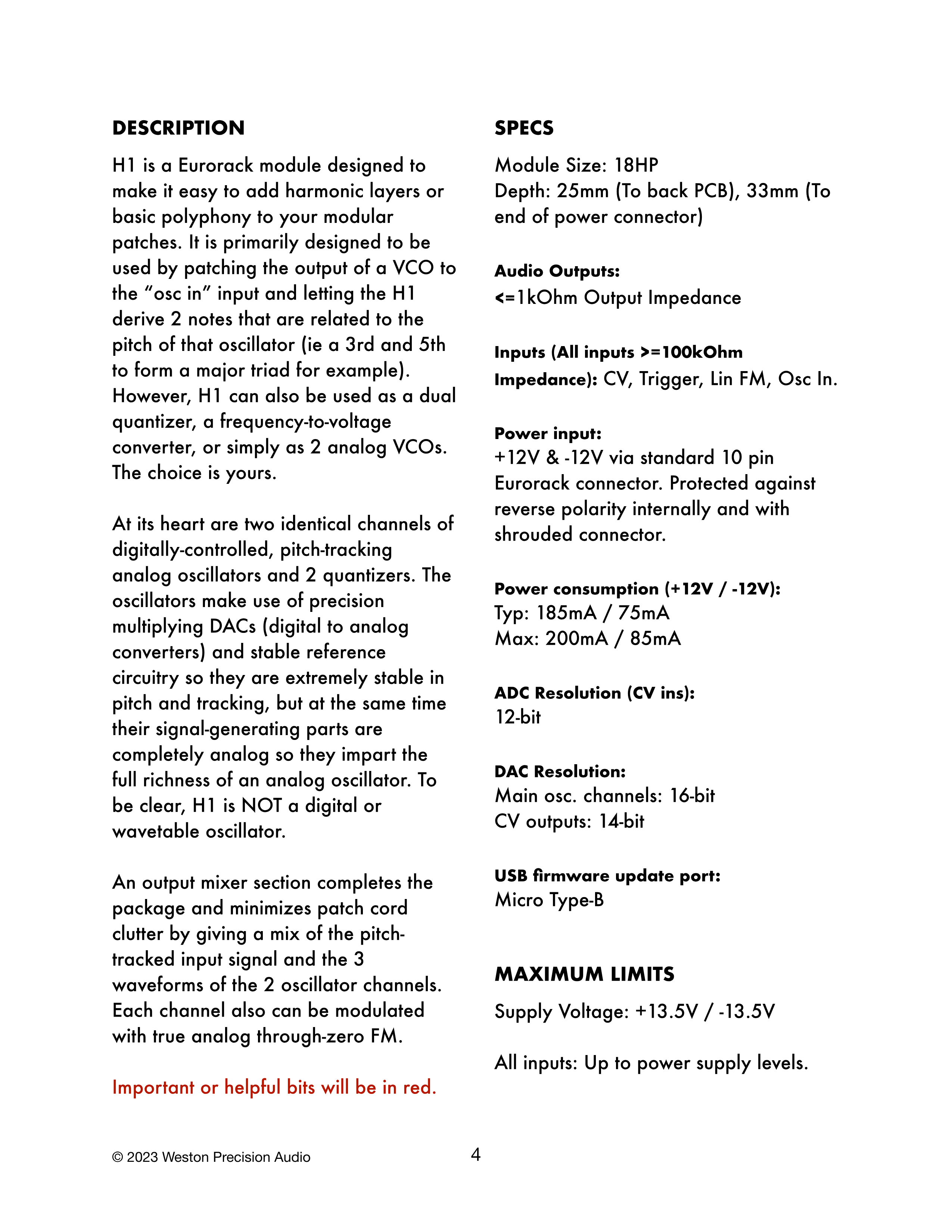

概要

H1は、モジュラーパッチにハーモニックレイヤーや基本的なポリフォニーを簡単に追加できるように設計されたEurorackモジュールです。主な使用方法は、VCOの出力を"osc in"入力にパッチし、H1がそのオシレーターのピッチに関連する2つの音程(例えばメジャートライアドを形成する3度と5度)を生成するというものです。しかし、H1はデュアルクオンタイザー、フリケンシー・トゥ・ボルテージコンバーター、または単純に2つのアナログVCOとしても使用できます。選択はあなた次第です。

H1の中核には、デジタル制御のピッチトラッキング機能を持つ2つの同一チャンネルのアナログオシレーターと2つのクオンタイザーがあります。オシレーターは精密な乗算DAC(デジタル・トゥ・アナログコンバーター)と安定したリファレンス回路を使用しているため、ピッチとトラッキングが極めて安定していますが、同時に信号生成部は完全にアナログであるため、アナログオシレーター本来の豊かさを備えています。明確にしておくと、H1はデジタルオシレーターやウェーブテーブルオシレーターではありません。

出力ミキサーセクションがパッケージを完成させ、ピッチトラッキングされた入力信号と2つのオシレーターチャンネルの3つの波形をミックスすることで、パッチケーブルの乱雑さを最小限に抑えます。

各チャンネルは、真のアナログスルーゼロFMでモジュレーションすることもできます。

重要または役立つ情報は赤字で表示されています。

仕様

モジュールサイズ: 18HP

奥行き: 25mm(背面PCBまで)、33mm(電源コネクタの端まで)

オーディオ出力: <=1kOhm出力インピーダンス

入力(すべての入力>=100kOhmインピーダンス): CV、Trigger、Lin FM、Osc In。

電源入力: +12V & -12V、標準10ピンEurorackコネクタ経由。内部および被覆コネクタで逆極性保護。

消費電力 (+12V / -12V): 標準: 185mA / 75mA 最大: 200mA / 85mA

ADC解像度 (CV入力): 12-bit

DAC解像度: メインオシレーターチャンネル: 16-bit CV出力: 14-bit

USBファームウェアアップデートポート: Micro Type-B

最大制限値

電源電圧: +13.5V / -13.5V

すべての入力: 電源電圧レベルまで。
